螺旋弹簧式传感弹性构件结构设计

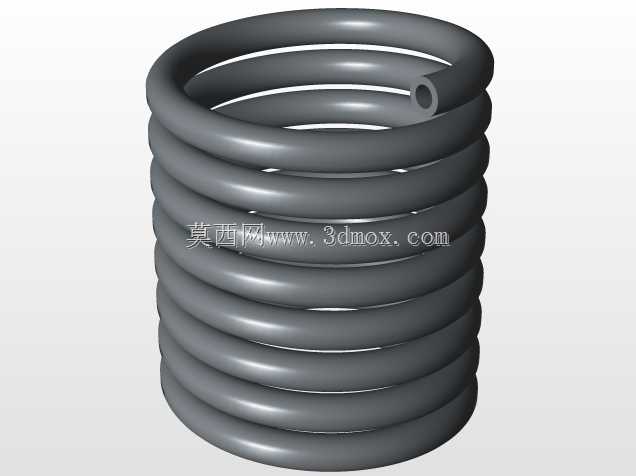

　　这类带空心管体的螺旋弹性构件，常作为传感类设备的核心弹性敏感元件使用，在压力传感、位移检测类仪表中承担形变传导的核心作用，日常在工业自动化检测工位、液压系统压力反馈回路、小型精密测力装置中都能见到这类结构的身影。不同于普通实心丝材卷制的弹簧，该构件采用空心管坯卷绕成型，管体内腔可走传感线路、导通低压介质或是内置应变检测元件，能在提供弹性复位力的同时，完成检测信号的传输路径布设，减少设备内部额外的走线空间占用。

　　从实际使用场景来看，这类构件安装时需要预留足够的轴向伸缩空间，径向方向要和周边安装座保留至少1.2倍管体外径的安全间隙，避免压缩过程中螺旋圈之间出现卡滞、剐蹭，影响形变线性度。设计这类结构时，首先要确认工作载荷下的最大压缩量，螺旋圈的节距设置要保证极限压缩状态下相邻圈之间仍保留0.1倍管壁厚的安全间隙，避免圈间碰磨导致管体变形、内部通路堵塞。螺旋的升角通常控制在5度到8度之间，这个角度区间既能保证轴向受力时的形变线性，也能避免卷绕过程中管体出现过度弯折导致的内腔通径缩窄。

　　管体本身的壁厚选择要兼顾弹性和结构强度，壁厚过薄会导致卷绕时管体瘪塌，长期交变载荷下容易出现疲劳裂纹；壁厚过厚则会提升整体刚度，降低传感检测的灵敏度，通常这类传感用空心螺旋构件的管壁厚取管体外径的1/8到1/6区间，能平衡刚度和疲劳寿命的需求。端部的收尾结构要做平切磨平处理，保证安装时和支撑端面完全贴合，避免受力偏载导致螺旋轴线倾斜，影响检测精度。

　　建模过程中，螺旋路径的绘制是核心环节，要先根据工作行程确定螺旋的总有效圈数，通常有效圈数在6到12圈之间，两端各留3/4圈的支撑圈，支撑圈的节距逐步缩小到和邻圈贴合，提升端部的支撑稳定性。扫描特征制作时，要保证圆形轮廓始终和螺旋路径保持垂直，避免卷绕后管体出现截面椭圆化的问题，尤其是螺旋内径较小的工况下，要提前核算管坯的最小弯曲半径，保证弯曲半径不小于管体外径的3倍，防止卷绕位置出现应力集中。

　　实际装配时，这类构件通常两端配套硬质导向座，导向座的外径和螺旋内径保持0.5毫米到1毫米的间隙配合，既能给螺旋伸缩提供导向，避免径向窜动，也不会因为间隙过小导致伸缩卡滞。如果是用于介质导通的工况，两端还要做密封接头结构，和外部管路连接时要保证同轴度，避免接头处受侧向力导致管端开裂。在长期交变载荷的工作场景下，还要对卷绕后的管体做去应力退火处理，消除卷绕过程中产生的内应力，提升构件的疲劳寿命，避免使用过程中出现应力松弛导致检测零点漂移。

　　这类结构的优势在于将弹性支撑和通路集成在同一个零件上，减少了设备内部的零件数量，缩小了整体安装体积，在小型化传感检测设备中应用优势明显。设计时还要根据实际工作环境考虑防腐、耐温需求，如果是在潮湿、有腐蚀介质的环境中使用，管体材质要选用不锈钢材质，表面做钝化处理；如果是高温工况，则要选用高温合金材质，调整螺旋的刚度参数补偿高温下的弹性模量衰减，保证全温域内的检测精度稳定。
