做机械结构设计快十二年,这类多工位立式支座在自动化产线的传感器安装、小型执行元件固定场景里用得太频繁了,之前给3C检测线做视觉传感器安装架的时候,最早用的是单孔折弯支架,三个传感器要装三个独立支架,调同轴度的时候光打表找正就花了快两个小时,后来才想着把三个安装位整合到同一个基座上,从根源上消除分体安装的累计误差。

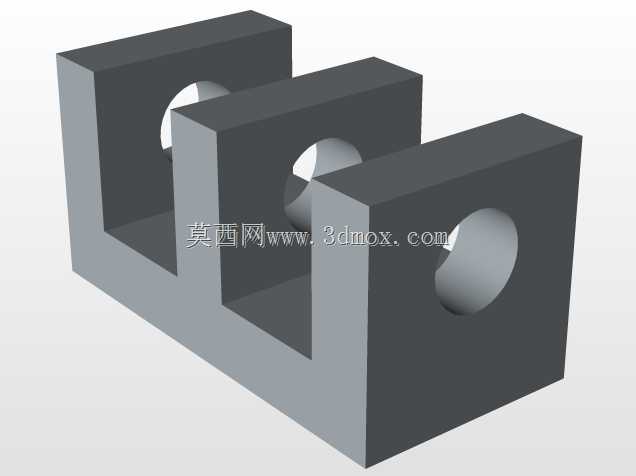

这个结构的核心设计逻辑是一体化成型的U型槽分隔布局,三个等距排布的立式立板从底部基座垂直向上延伸,相邻立板之间的空腔刚好预留出传感器接线、调整螺母操作的空间,不会出现装完传感器之后手伸不进去拧锁紧螺母的问题。每个立板中心的通孔是安装基准孔,孔径按照常用的M12、M18圆柱型传感器外径做适配公差,孔的同轴度控制在0.02mm以内,保证三个安装位的传感器检测面处于同一垂直平面,不用每个工位单独调整安装高度。
从安装边界来看,底部基座的底面是全平面加工,粗糙度要求Ra1.6,安装的时候可以直接贴在型材安装面或者设备工作台面上,不需要额外加工定位沉台,基座两端预留的安装孔位间距符合标准40系列铝型材的槽距,直接用T型螺栓就能固定,不用自己打孔攻丝。立板的厚度是按照侧向受力计算的,当传感器尾部接了重载航空插头的时候,立板不会因为长期受侧向力出现形变,之前做过受力仿真,在每个立板单侧施加50N的侧向力时,最大形变量不到0.01mm,完全满足检测类元件的安装刚度要求。
实际用在产线上的时候,这种一体化支座比分体支架的安装效率高太多了,之前三个分体支架要逐个打表找正,现在只要把基座固定好,三个安装位的位置度就已经保证了,传感器拧进去之后只要微调检测距离就行,调试时间能压缩到原来的五分之一。而且相邻立板之间的空腔还能走传感器的线缆,线缆可以顺着U型槽的底部走到设备布线槽里,不会出现线缆外露被运动部件刮蹭的问题,之前用分体支架的时候线缆是散在支架外面的,有次产线的滑台移动刮断了传感器线,停线排查了半个多小时,换成这种一体化支座之后就没再出过这类问题。
设计的时候也考虑过加工工艺性,如果是小批量做的话用6061铝整块铣削就行,三个通孔可以一次装夹钻铰完成,位置度容易保证,要是批量大的话也可以开模压铸,后续只要做孔的精加工和表面阳极氧化,成本能压得很低。立板的边角都做了C1的倒角,不会割手,安装的时候也不会刮破传感器的线缆外皮。底部基座的厚度是立板厚度的1.5倍,保证整个支座的重心落在基座范围内,就算装了比较重的传感器附件,也不会出现重心偏移倾倒的问题,不用额外加辅助支撑块。
之前也试过把立板做成可拆卸的,用螺栓把单个立板锁在底部基座上,但是实际用下来发现可拆卸结构的连接位置有间隙,设备运行时间长了螺栓会松,立板出现偏移,传感器的检测位置就变了,反而不如一体化结构可靠,尤其是在有振动的冲压、组装设备上,一体化结构的抗振性能比分体连接好太多,不用定期去检查螺栓有没有松动,减少后期维护的工作量。
另外这个结构的三个立板间距是按照常用传感器的最小安装间距设计的,不会出现两个传感器挨得太近信号互相干扰的问题,比如用对射型光电传感器的时候,相邻两个发射端的间距足够,不会出现串光的情况,之前做过测试,三个同型号的光电传感器装在这个支座上,连续运行72小时没有出现一次误触发,完全满足工业现场的使用要求。如果需要安装不同规格的传感器,只要更换对应孔径的衬套就行,不用重新制作整个支座,通用性很强。
