汽车后低控制臂BLOX结构三维设计

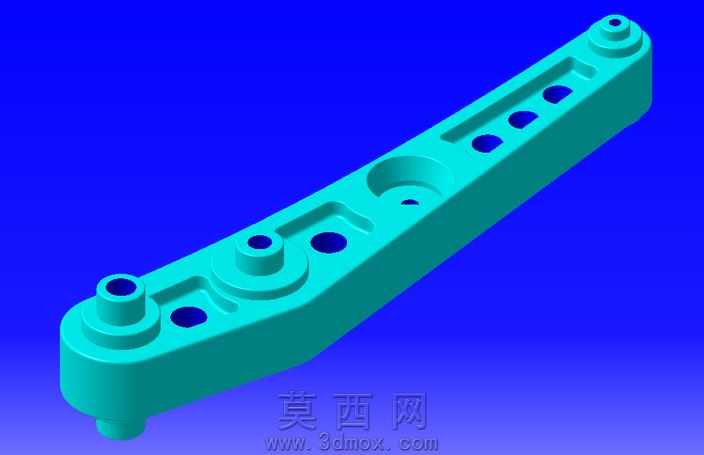

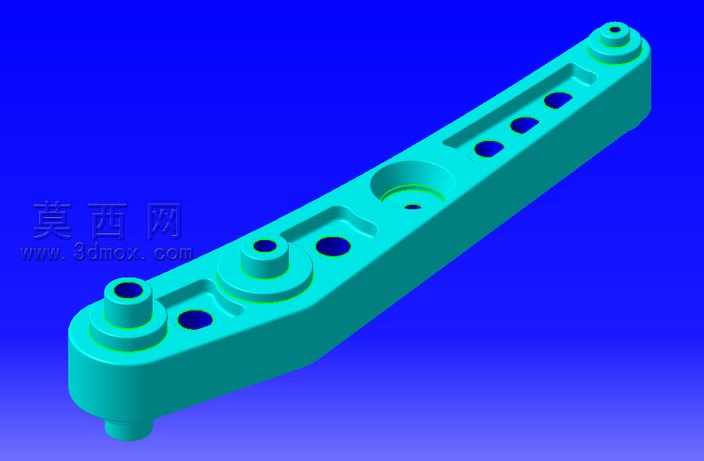

本作品为汽车后悬低位控制臂的三维结构设计，建模阶段依托三维设计软件完成全参数化特征构建，首先从控制臂的安装点位基准出发，确定摆臂两端铰接孔的中心距、安装面倾角等核心参数，通过拉伸、切除、放样等基础特征搭建主体轮廓，再针对臂身的减重槽、安装孔位、加强筋结构做精细化特征处理，每一处孔位的孔径、沉台深度都严格匹配实装的铰接衬套、固定螺栓规格，保证结构尺寸的装配合理性。材质渲染阶段采用了金属质感的青蓝色漆面材质模拟控制臂的铝合金锻造基材，搭配半透明的衬套材质表现铰接位置的缓冲结构，通过环境光遮蔽、漫反射参数调整，清晰呈现臂身的曲面过渡、孔位排布与加强结构的层次关系，让模型的结构辨识度大幅提升。结构设计上，该控制臂采用了镂空减重的优化思路，在保证臂身抗弯、抗扭强度的前提下，于非受力区域开设多处异形减重腔，同时沿臂身受力走向布置凸起的加强筋结构，既降低了零件整体重量，又避免了应力集中导致的结构失效风险；臂身两端的铰接结构分别设计了对应车桥与车架的安装接口，端部的同轴双孔结构保证铰接转动的同轴度，孔位周边的加厚凸台提升了安装位置的结构强度，能够承受车辆行驶过程中来自路面的纵向、横向冲击载荷。设计过程中充分考虑了后悬低位控制臂的实际工况，针对车辆转向、颠簸时控制臂的受力形变做了结构避让设计，臂身的曲面走向完全避开悬架跳动时的运动干涉范围，所有安装点位的位置精度都控制在装配公差允许范围内，既满足底盘悬架的运动学性能要求，也兼顾了零件的轻量化设计目标，整体模型结构完整，特征清晰，可用于汽车底盘结构教学、悬架系统设计参考以及相关零部件的二次开发使用。
