工业带梯操作平台及储料舱结构设计

　　这套带检修爬梯的高位操作平台搭配立式储料舱的结构，在散料处理、粉体加工、表面处理这类需要高位操作配合储料中转的生产场景里十分常见。日常生产中，操作人员需要定期登上平台完成储料舱顶部的阀门操作、料位核查、滤芯更换或者进料管路对接，整套结构的设计核心就是在有限的占地空间里，同时满足储料容量、操作安全、人员通行的多重需求。

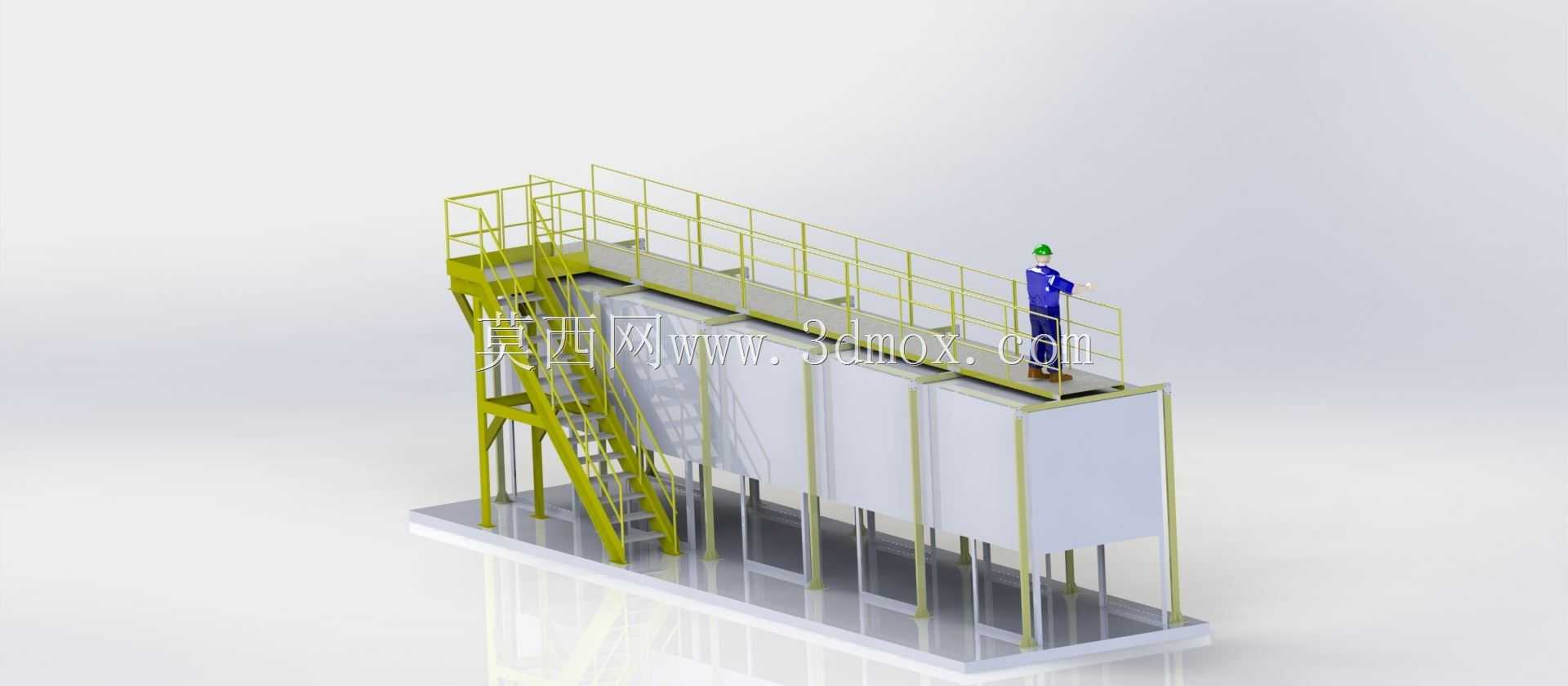

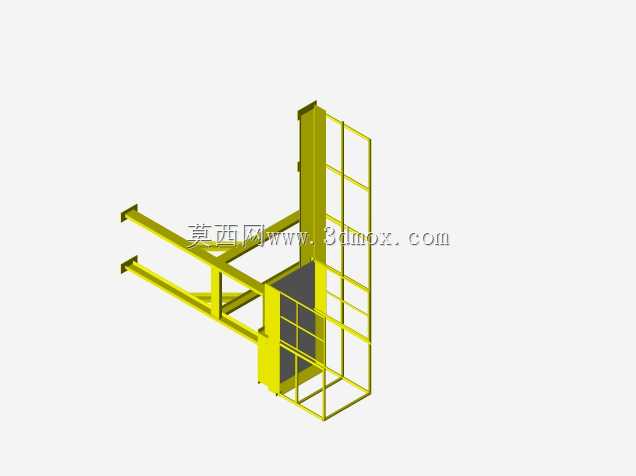

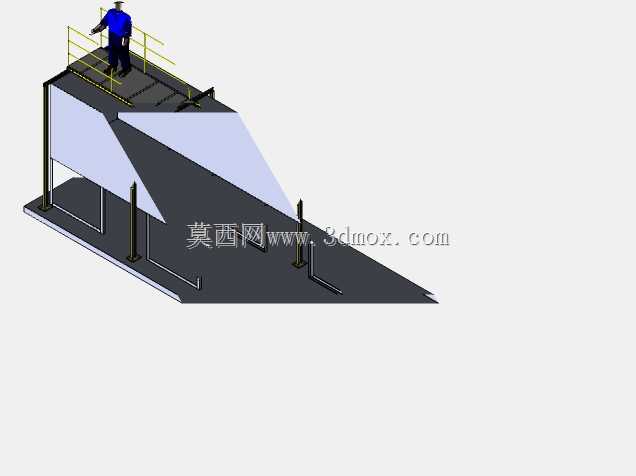

　　从结构布局来看，整套设备采用落地式支撑设计，四个立式方形储料舱并排固定在底部支撑框架上，支撑腿直接落地固定在车间硬化地面，不需要额外搭建混凝土高台，大幅降低了现场安装的土建成本。操作平台设置在储料舱顶部齐平位置，平台边缘全部设置1.2米高的双横杆护栏，护栏立杆间距控制在1米以内，完全符合工业操作平台的安全防护要求，避免人员在高位作业时发生坠落风险。爬梯设置在平台的左侧端，采用倾斜式步梯设计，踏步采用防滑花纹钢板制作，爬梯两侧同样设置扶手，踏步间距控制在200mm左右，人员上下时不需要大幅度跨步，携带小型工具上下也能保持平稳。

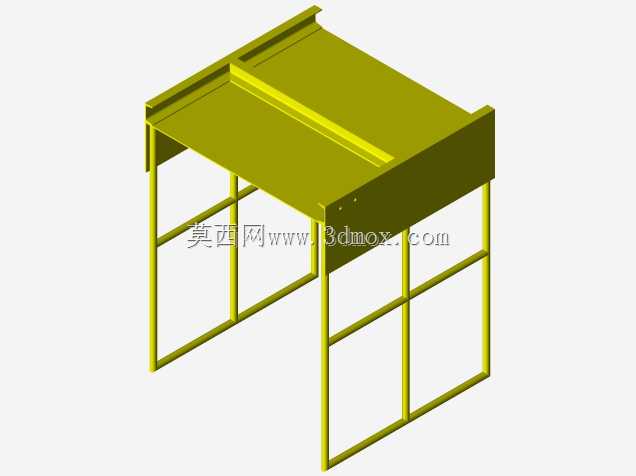

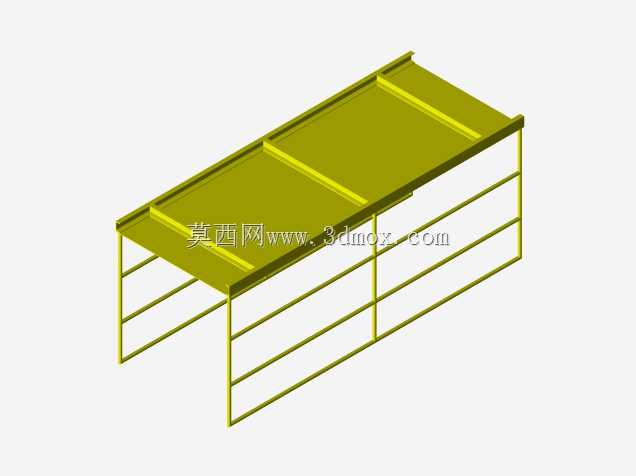

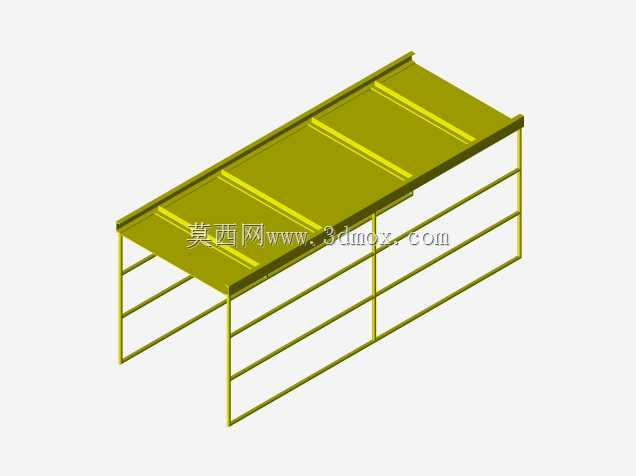

　　设计过程中首先核算了整体的载荷边界，平台区域按照每平方米200kg的均布活载荷设计，能够同时容纳2名操作人员携带工具开展作业，储料舱部分按照满仓存储散料的重量核算支撑腿的截面规格，支撑腿采用矩形钢管制作，底部设置安装脚板，通过膨胀螺栓与地面固定，避免满载时出现结构侧倾。平台面板采用花纹钢板铺设，钢板下方设置横向加强筋，避免人员行走时出现板面晃动，同时花纹板面的防滑特性也能避免车间地面有油污或者水渍时人员滑倒。

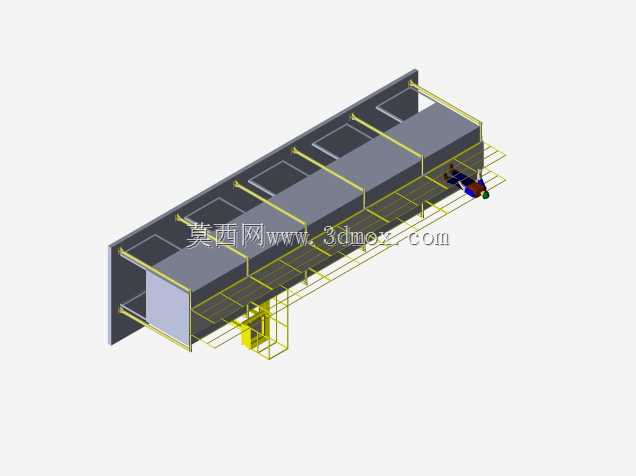

　　储料舱采用方形立式结构，相比同容积的圆形料仓，方形结构并排布置时空间利用率更高，四个料仓可以分别存储不同类型的物料，料仓下部采用锥斗收口设计，方便物料靠自重向下出料，锥斗角度设置为60度，针对常见的塑料粒子、金属粉末、粮食颗粒等流动性较好的物料，能够实现无残留出料，不需要额外加装振动出料装置就能顺畅排料。料仓顶部设置人孔与进料接口，操作人员登上平台后可以直接打开人孔清理仓内残留，或者对接进料管路完成补料操作。

　　安装边界方面，整套结构的占地宽度控制在3.5米以内，深度控制在2.2米，整体高度在4.2米左右，爬梯向外延伸的宽度为0.8米，现场安装时只需要预留出爬梯侧1米的通行空间，就可以满足人员上下的需求，不需要占用过多的车间通道面积。支撑腿的安装孔位采用长圆孔设计，现场安装时可以根据地面的实际平整度微调安装位置，降低了地面施工的精度要求。爬梯与平台的连接采用螺栓装配式设计，运输过程中可以将爬梯拆分单独打包，到现场后只需要用螺栓紧固即可，不需要现场焊接作业，大幅缩短了现场安装的周期。

　　细节设计上，护栏的所有横杆与立杆连接位置都做了圆弧过渡，没有尖锐的突出棱角，避免人员通行时被磕碰划伤。平台与储料舱顶部的衔接位置没有留缝隙，避免工具或者小零件从缝隙掉落砸伤下方的作业人员。爬梯的最下端踏步距离地面高度控制在150mm，人员从地面迈上第一步梯步时不需要抬脚过高，上下过程更顺畅。料仓的外表面采用平整钢板焊接，焊缝全部做打磨处理，后续可以根据车间的整体配色做喷塑或者喷漆处理，既能够防腐蚀，也能保持车间整体的整洁美观。

　　在实际应用中，这套结构可以直接搭配下方的出料输送设备使用，料仓锥斗下方直接连接出料阀或者计量装置，物料从料仓排出后直接进入下一道生产工序，平台上的操作人员可以实时观察出料状态，及时调整出料阀门的开度，处理出料过程中出现的搭桥、堵料问题。相比单独搭建的固定式操作平台，这套集成了储料舱与爬梯护栏的一体化结构，不需要在现场分别采购钢材焊接制作，所有部件都在工厂预制完成，现场只需要完成组装固定，整体的结构强度与安装精度都比现场焊接的临时平台更有保障，后期如果需要调整工位，也可以通过叉车整体转运，不需要破坏性拆除。
