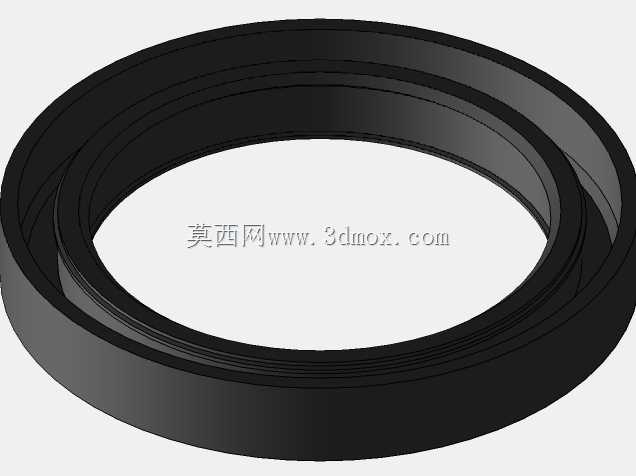

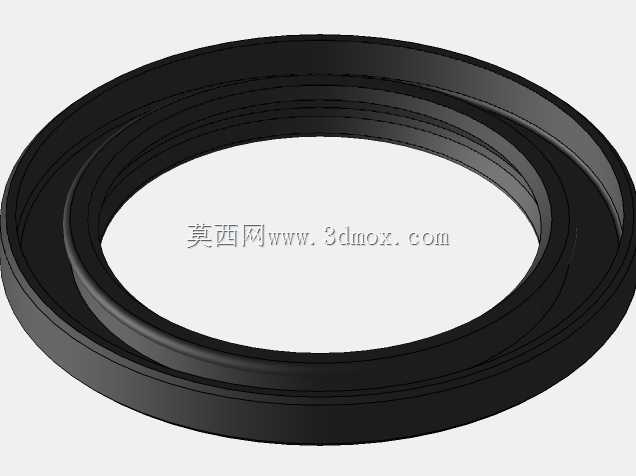

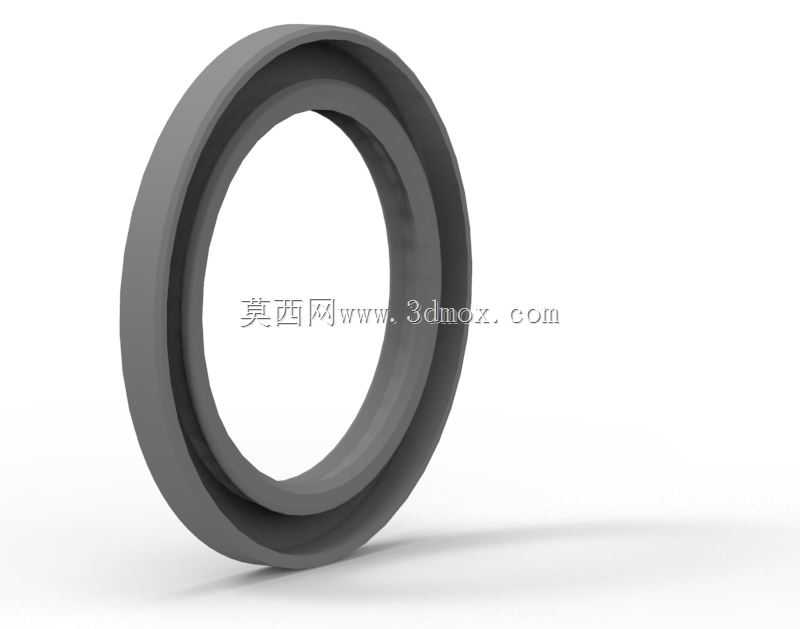

实心边缘式环形密封件三维结构

　　做设备结构设计这么多年，密封件的选型和建模一直是容易被忽略但直接影响设备运行寿命的环节，这次的环形密封结构，是针对中低压工况下的旋转轴、腔体贯通位置做的适配设计。很多刚入行的工程师做密封选型时，总盯着密封件的材质参数，却忽略了安装边界的尺寸匹配，最后装上去要么出现偏磨导致泄漏，要么压装过紧造成轴颈磨损过快，反而得不偿失。

　　这个密封件采用实心边缘的结构设计，和常见的带骨架外露的薄边密封不同，整个外圈的安装贴合面做了等厚的实心环体设计，压入安装腔体的时候，不需要额外加装调整垫片，实心结构本身就能提供足够的径向支撑力，避免安装过程中出现密封体扭曲、翻边的问题。在实际的设备应用场景里，这类密封件多用在小型齿轮箱的输出轴端、液压泵站的阀块贯通位置、小型泵体的轴封位置，既可以阻挡腔体内部的润滑油、液压油向外渗漏，也能阻挡外部的粉尘、切削液、水汽进入腔体内部，保护内部的轴承、齿轮等运动件不受杂质侵蚀。

　　从设计思路上来说，这个密封件的截面做了非对称的弧度处理，和轴面接触的密封唇口做了微收的角度设计，安装后唇口和轴面的接触压力呈梯度分布，靠近腔体一侧的接触压力略高，外侧的接触压力逐步降低，这样既可以保证密封效果，又不会因为接触压力过大造成唇口过快磨损。外圈的实心边缘在建模时特意做了0.1mm的安装过盈量，和H7公差的安装孔配合时，压装后外圈不会随轴转动，也不会出现外圈和安装孔之间的渗漏问题。很多人做密封建模的时候，习惯直接调用标准件库的模型，却不核对实际安装位置的腔体倒角、轴端导入角尺寸，这个模型在设计时就考虑了常规的安装导入需求，密封件的两个端面都做了微小的倒角处理，压装时不需要专门修磨孔口的毛刺，就能顺利压入到位，不会切伤密封件的外圈橡胶层。

　　从安装边界尺寸来看，这个密封件的轴向宽度比同规格的骨架油封略宽3mm左右，对应的安装腔体的轴向深度不需要做太深的加工，常规的端盖密封槽深度只要比密封件宽度小0.2mm，就能保证端盖压紧后密封件不会出现轴向窜动。内孔的密封唇口在自由状态下的尺寸比适配轴径小0.3-0.5mm，安装后唇口的抱紧力刚好处于合理区间，不会因为抱紧力过大造成轴温升高，也不会因为抱紧力不足出现渗漏。在做三维装配的时候，要注意密封件的安装方向，唇口带收角的一侧要朝向需要密封的介质腔体一侧，不能装反，否则外部的杂质很容易顺着唇口和轴的间隙进入腔体，同时内部的介质也容易出现渗漏。

　　在实际的设备维护场景里，这类实心边缘的密封件更换也比较方便，不需要专门的拆卸工具，用平口螺丝刀沿着外圈均匀撬动就能拆下来，安装时只要在轴面和密封唇口位置涂抹少量的润滑脂，用套筒均匀压入即可，不需要专门的工装。和带金属骨架的密封件相比，这种全实心橡胶结构的密封件在低温环境下的适配性更好，不会因为金属骨架和橡胶的热膨胀系数差异，出现低温下外圈和安装孔之间的渗漏问题，在零下20度到零上120度的工况区间内都能稳定工作，适配大部分通用工业设备的密封需求。建模的时候整个环形结构做了等壁厚的曲率处理，没有出现壁厚突变的位置，不管是后续做橡胶模压生产的模具设计，还是做有限元的接触压力分析，模型的曲面质量都能满足要求，不会出现网格畸变的问题。
