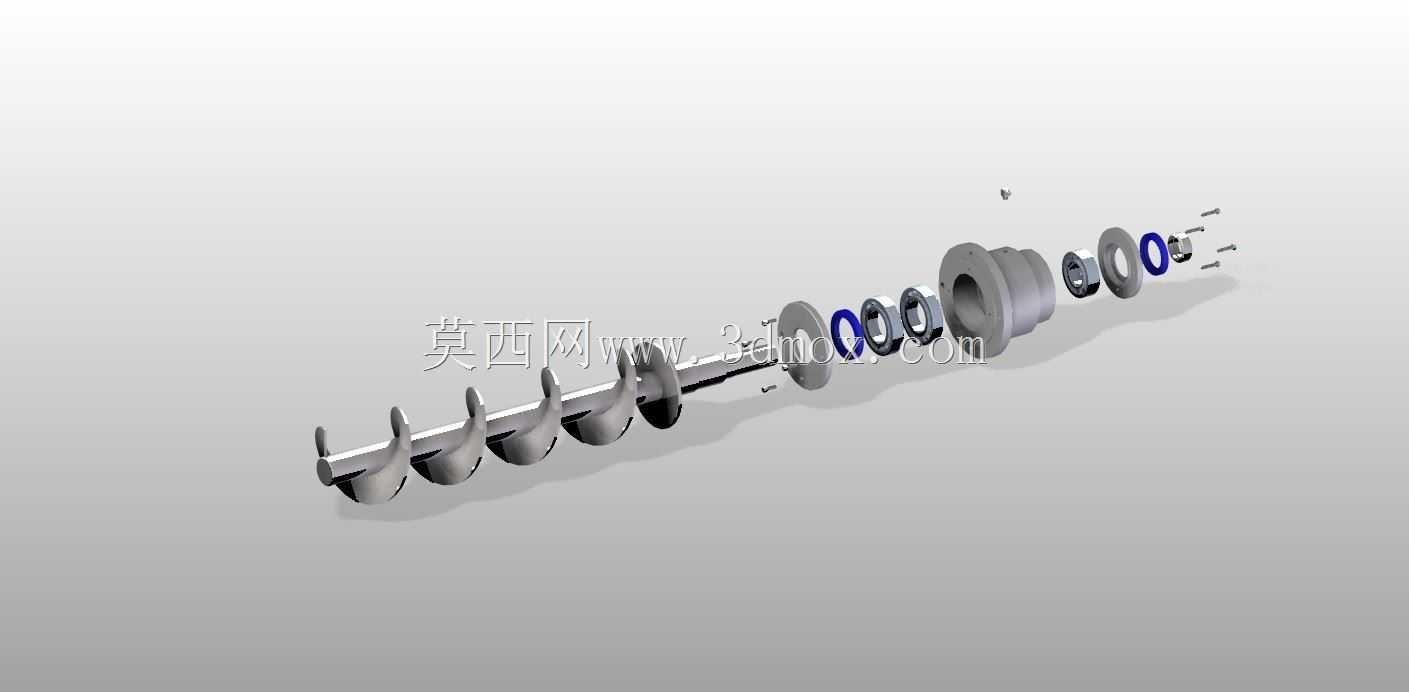

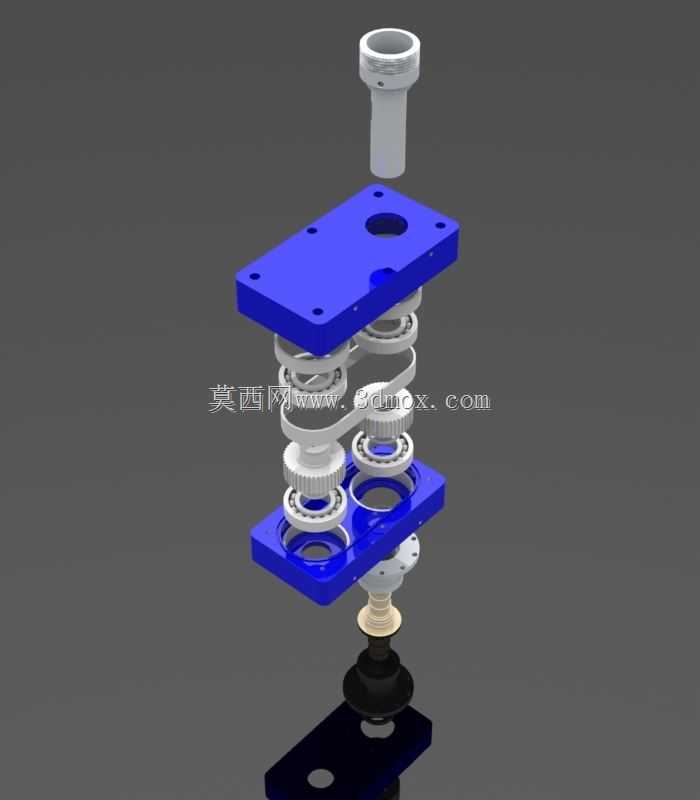

制冷设备螺旋输送组件爆炸视图结构

　　这套螺旋输送组件主要应用在商用制冷设备的物料输送环节，常见于大型冷库的物料转运、冷冻食品加工生产线的冻品输送工位，也可适配制冷机组内部的冷凝杂质推送、排霜机构的动力输出端，在低温高湿的作业环境下承担连续式物料推送的核心功能。从爆炸视图的拆分逻辑来看，设计阶段优先考虑了低温环境下的装配公差补偿，所有配合面均预留了冷缩间隙，避免零下工况下零件抱死失效。螺旋叶片采用等距变径结构设计，进料端叶片直径略大于出料端，在推送冻品颗粒、冰霜碎屑这类易粘结物料时，可逐步压缩物料体积，减少输送过程中的卡滞风险，叶片边缘做了圆弧过渡处理，避免刮擦制冷腔体内壁的保温层。轴系部分采用分段式装配结构，从爆炸拆分的零件排布能看到，

　　核心传动轴与螺旋叶片段采用分体式连接，而非整体焊接结构，这种设计思路主要是为了适配制冷设备的维护需求，当叶片出现磨损、腐蚀时，无需整体更换轴系，仅需拆卸对应段的叶片组件即可完成维护，大幅降低低温环境下的设备维保难度。密封组件分布在轴体与腔体的贯穿位置，采用多道密封圈叠加的密封结构，从爆炸视图中可以看到不同截面的密封件依次排布，外侧密封圈负责阻隔外界水汽进入轴承腔，内侧密封圈负责阻挡制冷腔内的低温介质、物料碎屑渗出，两道密封之间预留了润滑脂填充腔，可在低温环境下持续为密封唇口提供润滑，避免橡胶密封件低温硬化失效。安装边界方面，组件两端的法兰安装位采用对称式设计，法兰端面的定位止口与制冷腔体的安装位采用H7/h6的间隙配合，

　　安装时无需额外调整同轴度，只要将止口完全嵌入腔体定位槽即可完成初步定位，法兰连接孔采用长圆孔设计，可补偿低温工况下设备壳体的形变位移，避免连接螺栓受剪切力断裂。轴端的动力连接位采用平键+锁紧螺母的固定方式，可适配不同规格的减速电机输出轴，无需额外定制连接轴套。从结构设计的细节来看，螺旋叶片的螺距从进料端到出料端呈线性递减趋势，这种设计可以让物料在输送过程中逐步建立背压，避免冻品物料在输送过程中出现返料、架空的问题，尤其是在输送带粘性的冷冻肉泥、碎冰这类物料时，变螺距结构可以保证输送效率稳定在设计值范围内，不会因为物料粘结导致输送量波动。轴承位的设计采用了双轴承支撑结构，两个深沟球轴承分别布置在密封组件的外侧，

　　轴承与轴体的配合采用过盈配合，轴承外圈与安装座的配合采用过渡配合，既保证轴系运转时的径向跳动量控制在0.02mm以内，也能在维护时轻松拆卸轴承，不会损伤安装座的配合面。整套组件的所有金属零件表面均做了钝化处理，可耐受制冷环境下的弱腐蚀介质，不会因为长期接触冷凝水、冰霜出现锈蚀问题，零件的倒角、圆角均按照制冷设备的卫生要求设计，不存在清洁死角，避免物料残留滋生细菌，符合食品级制冷设备的卫生设计规范。在实际选型适配时，需要注意组件的安装长度要与制冷腔体的内部长度匹配，两端法兰的密封垫要选用耐低温的硅橡胶材质，避免低温下密封垫硬化失去密封效果，轴端连接电机时要保证电机轴与组件传动轴的同轴度误差不超过0.1mm，避免运转时出现异常振动损坏密封件和轴承。
