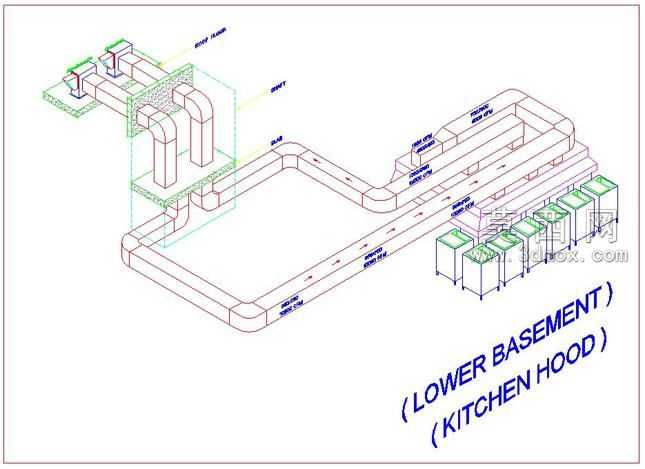

地下室厨房排风补风管道系统布局设计

本作品为地下室厨房罩配套的排风与新鲜空气输送管道系统三维设计，建模阶段采用参数化建模方式，先依据地下室厨房的空间轮廓、厨房罩的安装位置、排风点位与补风点位的分布，确定整体管道的走向基准，依次绘制主管道、分支管道、弯头、变径段、接口法兰等结构的三维轮廓，对管道转弯处采用圆弧过渡结构，降低风阻，在管道与厨房罩连接的位置，设计匹配的密封连接接口，保证排风与补风过程的气密性。材质设置上，排风管道采用镀锌钢板材质参数，还原金属板材的哑光银灰质感，表面设置细微的板材纹理，补风管道采用同系列镀锌材质但通过轻微的色彩明度差异做区分，便于识别不同功能的管路，管道上的标识标签采用醒目的蓝底白字材质，清晰标注气流方向、管路功能，厨房罩的滤网部分采用多孔金属网材质，还原滤网的通透质感与金属边框的哑光质感。结构设计上，整体管路分为排风支路与补风支路，排风支路从厨房罩的集烟腔上方接出，经过滤网段后汇入主排风管道，主管道沿地下室顶部空间敷设，依次经过弯头转向后连接至排风出口，补风支路从新鲜空气入口接入，沿对应路径敷设后分设多个补风口，布置在厨房操作区域周边，保证厨房内的空气流通平衡，管道的支吊架结构也同步完成建模，支吊架采用角钢材质，按照管道荷载分布设置固定点位，保证管路安装的稳定性。设计思路围绕厨房通风的实际需求展开，优先保证厨房罩的油烟捕集效率，排风支管的管径根据每个罩口的排风量计算确定，避免风速过低导致油烟沉积，主管道的管径沿气流方向逐步变径，匹配各支路汇入后的总风量，补风系统的风量与排风风量做平衡设计，避免厨房内形成过大负压导致排风效率下降，同时补风口的位置避开排风罩的捕集区域，防止新鲜空气直接被排风系统抽走造成能量浪费，整体管路布局充分利用地下室的顶部闲置空间，避开梁柱等结构障碍，兼顾安装可行性与后期检修空间，管路的连接位置均预留法兰连接余量，方便现场安装时的拼接与密封处理。
