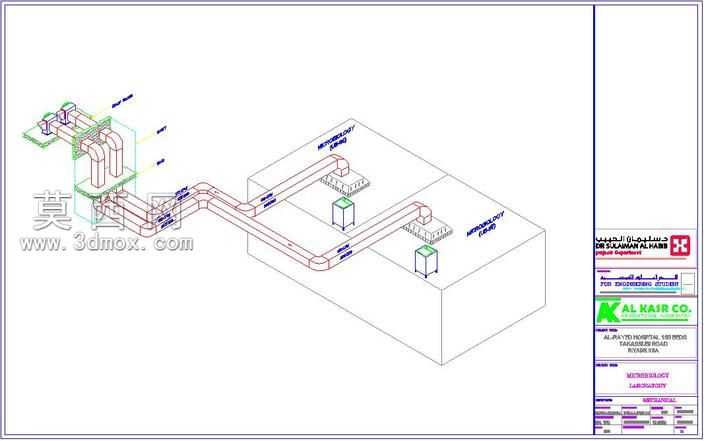

本作品为地下室实验室排气系统的三维结构设计,整体采用轴测视角呈现完整的管路走向与末端点位布局,建模过程严格遵循实验室通风系统的设计规范,在三维软件中通过参数化草图绘制完成管线的路径规划,所有弯头、三通、变径段均按照实际通风管件的标准尺寸建模,保证管路衔接处的密封性与结构合理性。建模阶段先搭建地下室的基础建筑轮廓作为空间参照,将排气点位对应布置在实验室的功能区域上方,主管路沿建筑墙体与顶部空间排布,通过合理的弯折角度减少风阻,支管从主管路分流至各个排气终端,每个终端都设置了对应的接口结构,方便后续对接实验设备的排气端口。材质设置上,管路部分采用哑光金属材质模拟实际的镀锌通风管道,建筑基底采用浅灰色混凝土材质区分空间结构,不同功能的管段通过细微的色彩差异做标识,方便快速识别管路走向。结构设计层面充分考虑地下室的层高限制,所有管路均贴靠建筑结构梁底排布,最大化释放实验室的可用空间,管路的固定支架点位也同步在模型中做了示意,保证安装阶段的结构稳定性。设计思路围绕实验室排气的功能性需求展开,兼顾通风效率与空间利用率,通过三维建模直观呈现管路的空间穿插关系,提前规避安装过程中可能出现的管线碰撞问题,为后续的施工安装提供清晰的三维参照,模型的所有结构细节都可直接用于施工交底,也可作为同类地下室通风系统设计的参考模板。
