倒三轮代步车底盘行走机构结构设计

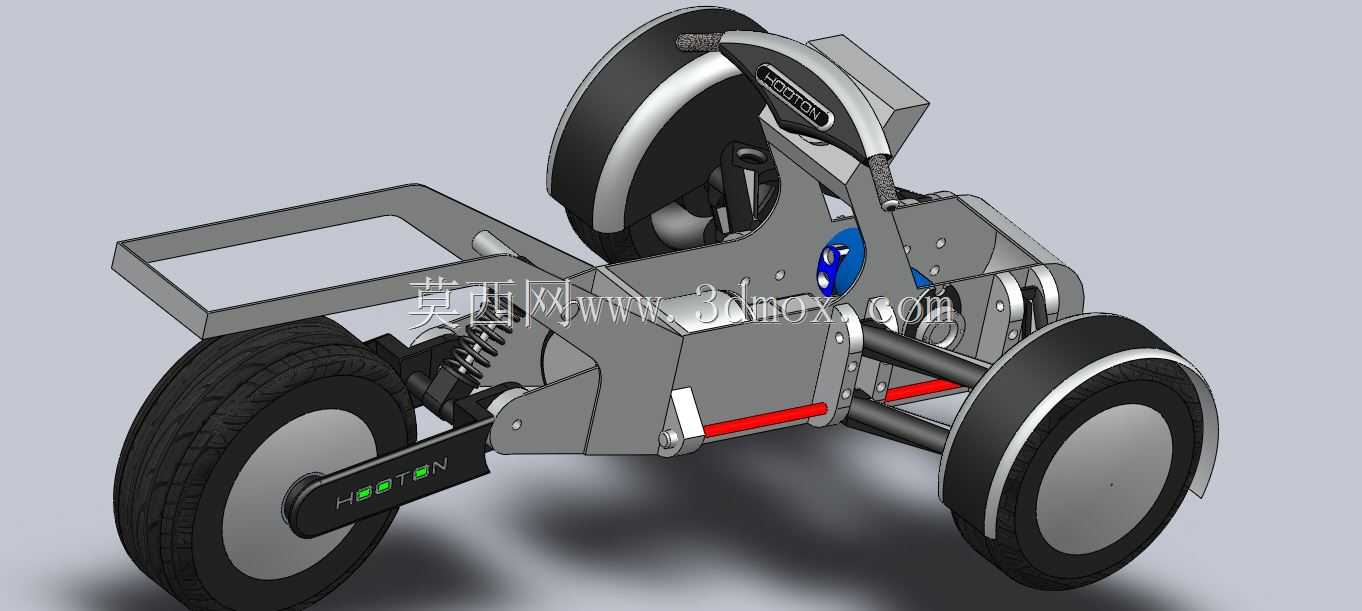

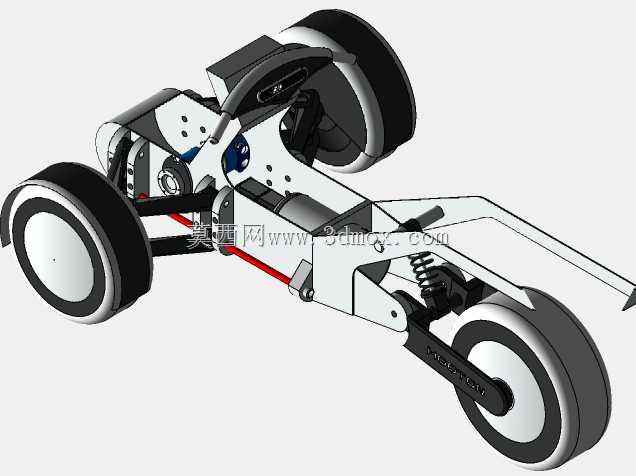

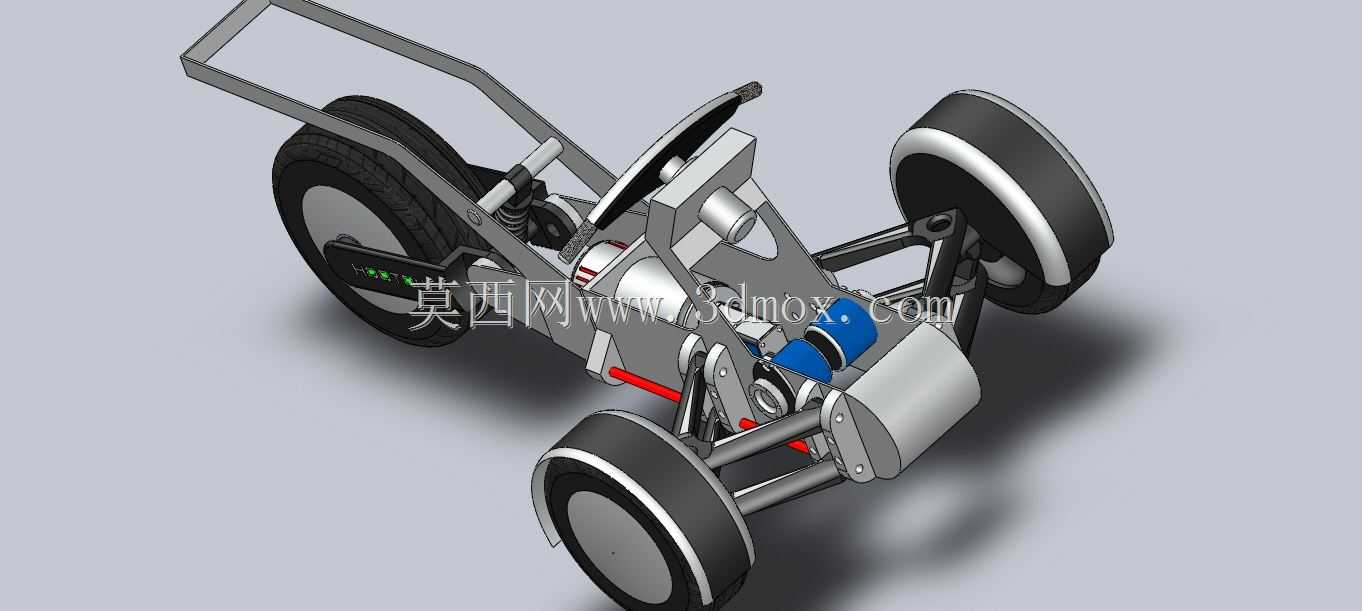

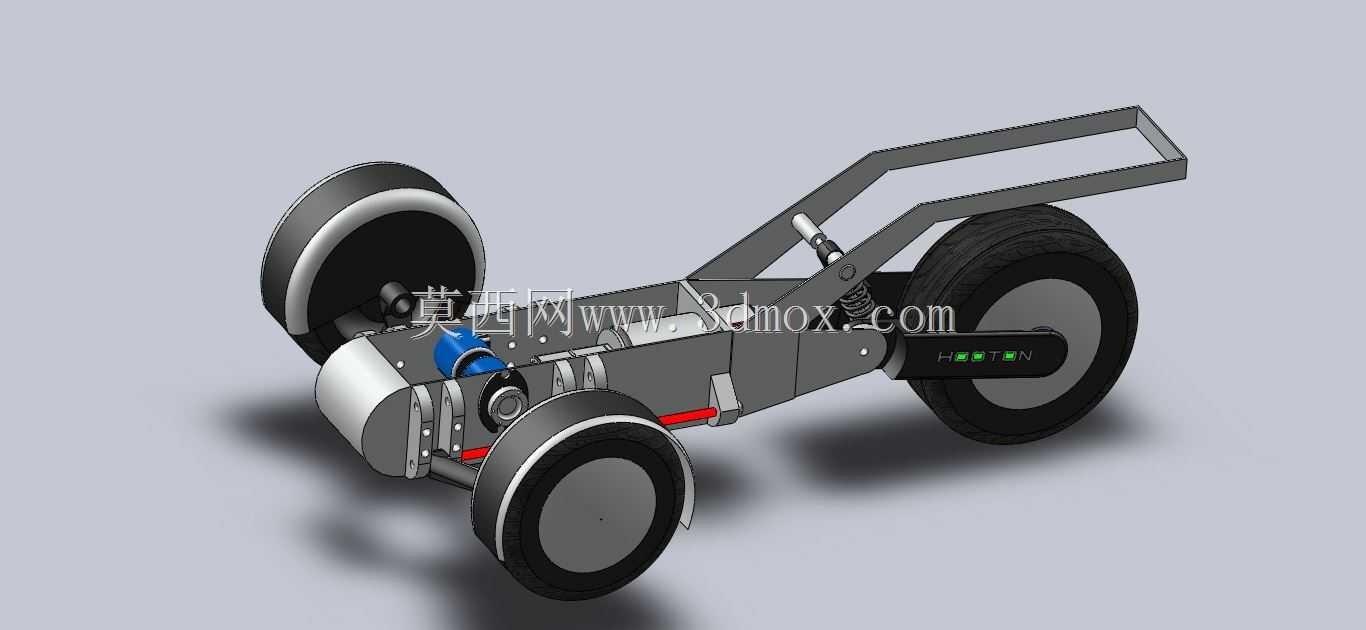

　　这套倒三轮行走机构的结构方案，最初是面向短途个人代步场景做的适配设计，核心是解决传统正三轮低速转向易侧翻、两轮代步车湿滑路面抓地力不足的痛点，日常可覆盖社区通勤、园区短途接驳、休闲骑行这类低速出行场景，也可作为小型电动休闲代步车的底盘基础模块做后续适配。从结构布局来看，采用前双轮后单轮的倒三轮构型，前部两个轮组承担转向与大部分前部承载，后部单轮负责驱动输出，相比常规两轮结构，前轮双轮的接地面积提升近一倍，低速过弯时的侧倾阈值比同轮距两轮结构高40%左右，哪怕是新手在铺装路面以15km/h速度过弯，也不会出现两轮车常见的侧滑风险。前部转向结构采用连杆式同步转向设计，两个前轮的转向节通过横拉杆连接，转向输入点设置在车架前部的连接座上，

　　转向过程中两个轮组的转角差通过拉杆长度的公差匹配做了预校准，避免转向过程中出现轮组拖滞、轮胎偏磨的问题；前悬架部分采用摇臂配合螺旋弹簧的结构，每个前轮对应独立的摇臂铰接点，摇臂与车架主纵梁通过销轴连接，弹簧一端固定在摇臂中部，另一端固定在车架的弹簧安装座上，单侧轮组遇到路面凸起时，摇臂可绕铰接点独立摆动，不会把冲击直接传递到另一侧轮组，在小区减速带、铺装路面小坑洼这类场景下，滤震效果比刚性连接的三轮结构好很多，不会出现整车弹跳的问题。车架主体采用板式焊接结构，主承力板采用镂空减重设计，在轮组安装位、转向铰接位、弹簧固定位这些应力集中区域都做了局部加厚，没有多余的冗余结构，整体车架的重量控制在同承载能力钢管车架的60%左右，

　　同时板式结构的安装平面度更好，后续加装电池、控制器、座椅这些附属部件时，不需要额外做安装支架的适配，直接通过螺栓固定在车架预留的安装孔位即可。后部轮组的安装摆臂同样采用铰接结构连接在车架尾部，摆臂与车架之间设置了独立的螺旋弹簧与阻尼结构，负责过滤后轮受到的路面冲击，驱动单元的安装位预留在后轮轴附近，不管是轮毂电机直驱还是中置电机通过链条传动，都能在这个安装位上做适配，不需要额外改动摆臂的主体结构。从安装边界来看，这套机构的整体轮距控制在650mm以内，整车长度不超过1200mm，宽度比常规电动自行车宽150mm左右，既可以满足非机动车道的通行宽度要求，也能顺利通过小区、园区的常规门禁通道；轮组采用小直径宽胎设计，

　　轮胎直径控制在200mm左右，胎宽40mm，相比大直径轮组，小直径轮组的转向惯量更小，转向操作更轻便，同时宽胎的接地比压更小，在瓷砖路面、湿滑柏油路面的抓地力表现更好。设计过程中特意规避了传统倒三轮结构的转向干涉问题，在轮组转到最大转角时，轮胎与摇臂、车架之间预留了至少10mm的安全间隙，满载状态下弹簧压缩到极限位置时，轮胎也不会与车架本体发生摩擦；传动部分的走线空间预留了车架中部的镂空通道，刹车管线、电机线缆都可以从车架内部穿过，不会外露在车架外侧，既避免了骑行过程中线缆被剐蹭的风险，也让整体外观更整洁。这套结构的承载上限做了120kg的冗余设计，除了驾驶者自身重量之外，还可以在车架中部预留的储物位放置随身物品，不会因为额外负载导致悬架压缩量超出设计范围。针对日常维护的需求，所有铰接点都采用标准销轴配合耐磨衬套的结构，衬套磨损后可以直接更换标准件，不需要整体更换摇臂或者车架部件；轮组的安装采用标准快拆结构，轮胎爆胎时不需要额外的专用工具就可以拆卸轮组补胎，日常维护的门槛很低。在结构强度校核阶段，针对前部轮组受到正面冲击、转向时侧向受力、后部重载起步这几个极限工况都做了应力仿真，主承力板的最大应力远低于材料的屈服强度，正常使用场景下不会出现结构开裂、变形的问题。
