电动自行车用帕托拉接线防护盒结构

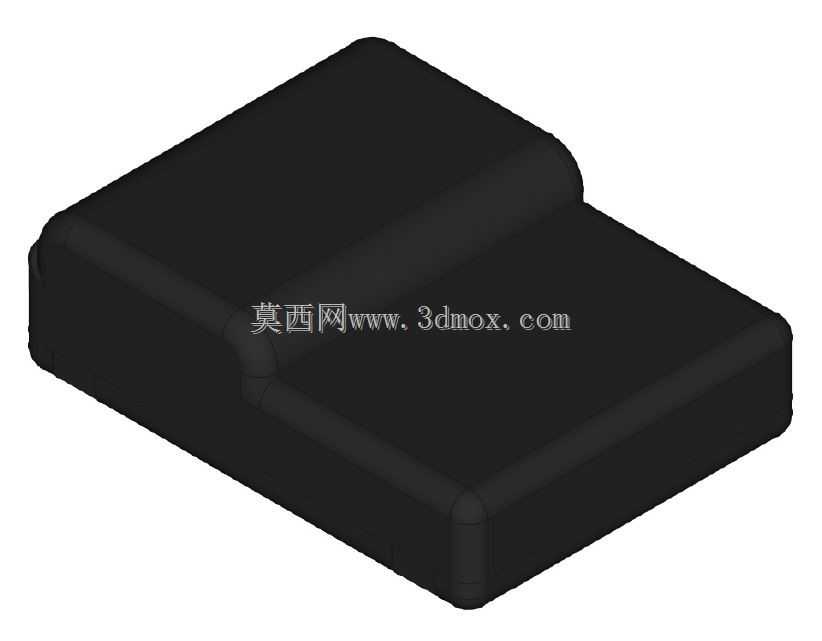

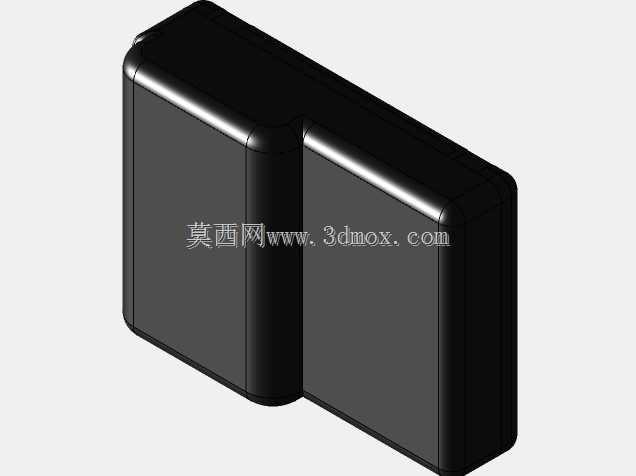

　　日常做电动自行车电气系统配套结构设计时，这类防护壳体是很容易被忽略但直接影响整车电气可靠性的零件，很多新手做线束布局时只考虑走线顺畅，忘了给线路接驳、小体积传感或控制元件留足防护安装空间，后期实车测试遇到雨天涉水、路面颠簸飞石、线束拉扯的情况，很容易出现接头锈蚀、元件松脱的故障，返修成本比前期做好壳体设计高得多。这个壳体的结构设计完全围绕电动自行车的实际使用工况展开，整体采用高低阶梯式的块体造型，不是随便做的方正盒子，高出来的台阶区域刚好可以容纳体积稍大的接线端子或者小型传感元件，低阶区域可以走扁平线束或者贴装薄型控制板，空间利用率比等高度的方正盒体高近三成，不会在车把下方或者车架立管位置占用过多横向安装空间，避免和刹车线管、

　　调速转把线束产生干涉。壳体所有外露棱边都做了大圆角过渡处理，这一点在两轮车配件上非常关键，一方面是注塑生产时可以减少应力集中，避免壳体受低温或者外力冲击时从棱角位置开裂，另一方面实车装配时不会割破线束绝缘层，也能避免维修人员操作时被锐边划伤。壳体底部的安装边界做了内收的贴合面，匹配电动自行车车架圆管或者安装支架的弧面轮廓，不需要额外加太厚的减震胶垫就能实现稳定贴合，安装孔位隐藏在壳体侧边的凹槽内，装配后螺丝头不会外露，既减少雨水顺着螺丝缝隙渗入盒体的概率，也能避免螺丝突出勾扯周边的线束或者装饰件。做这类壳体的三维建模时，要特别注意壁厚的均匀性，整体壁厚控制在2mm左右，台阶过渡位置做渐变壁厚处理，避免注塑时出现缩痕、缺胶的问题，

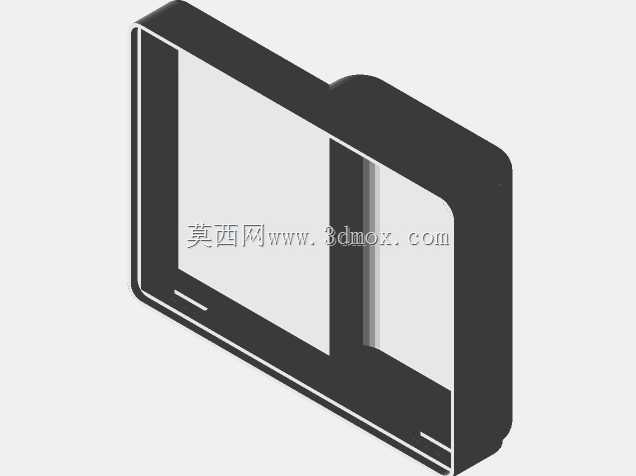

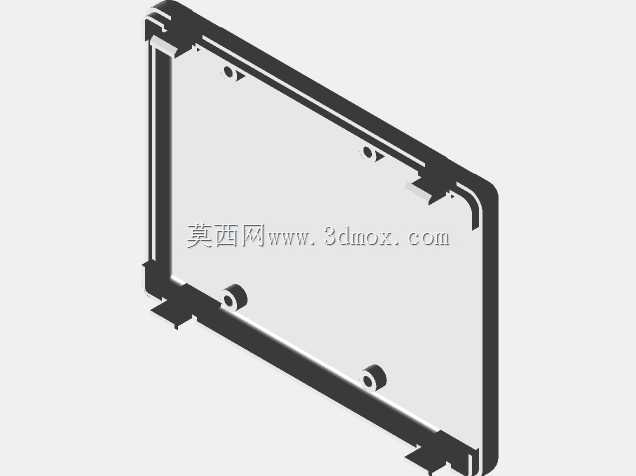

　　内壁的卡扣位置要做加强筋连接，筋位厚度不超过主壁厚的三分之二，防止表面出现缩印影响外观。盒体的合盖位置做了一圈嵌入式的止口结构，止口配合间隙控制在0.15mm，装配后可以实现IP54级的防护能力，应对日常骑行的雨水泼溅、路面扬尘完全足够，不需要额外打密封胶，后期检修拆解也更方便。很多人做这类防护盒设计时容易把内部空间留得过于局促，这个壳体的内部预留了至少3mm的线束冗余空间，就算是多股0.75平方的主线束接驳，也不会出现盒盖压到线芯导致绝缘破损的问题，内壁还预留了两个小的定位柱，可以直接固定小型的PCB板或者接线端子排，不需要额外加胶粘或者扎带固定，装配效率能提升不少。从实际应用场景来看，这类壳体除了可以容纳接线端子，

　　也可以用来安装电动自行车的速度传感模块、小型防盗报警单元，或者是低压线路的保险元件，通用适配性很强，只要安装边界尺寸匹配，不同型号的两轮电动车都可以通用，不需要单独开模，能大幅降低配件的采购和仓储成本。建模时还要注意安装孔的位置公差，两个安装孔的中心距公差控制在±0.1mm，和车架支架的孔位完全匹配，装配时不需要强行掰动壳体对位，避免长期受安装应力导致壳体开裂。壳体的外表面做了细微的磨砂纹理处理，不是光亮面，日常使用时不容易留下划痕，就算沾了泥水也很容易擦拭干净，和电动自行车上其他塑料配件的外观质感保持一致，不会有突兀的廉价感。
