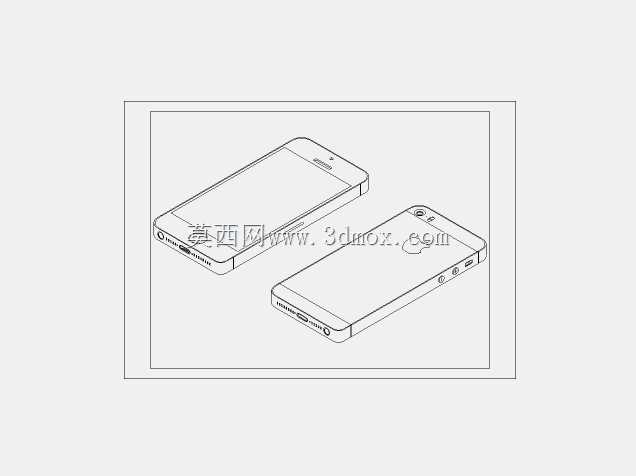

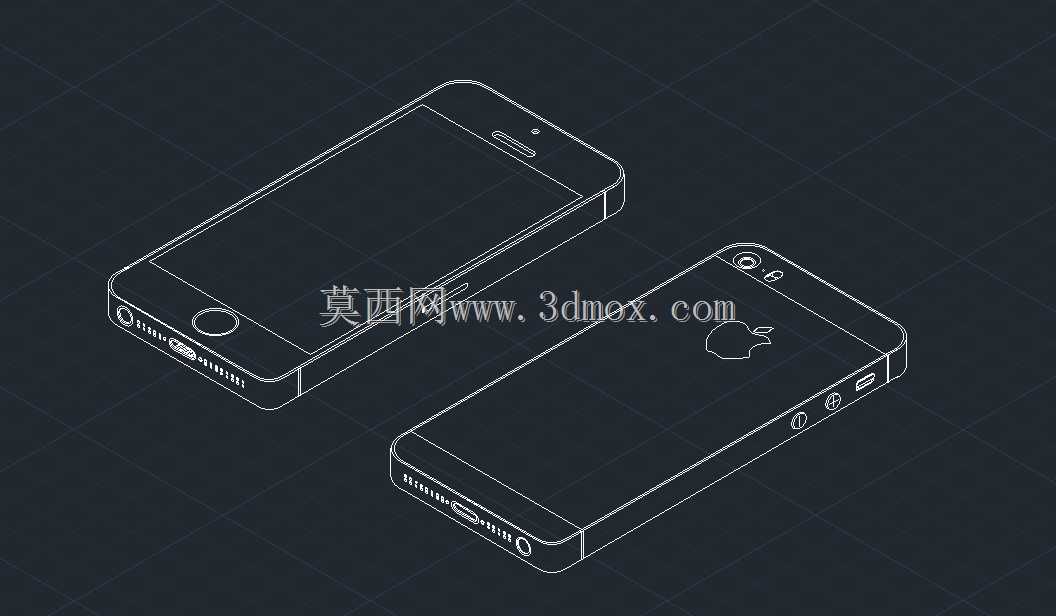

苹果Iphone5S/SE线框结构三维建模

　　做消费电子结构设计的同行都清楚，手持通讯终端的外观结构建模，是验证整机装配逻辑、外设适配性的核心基础环节，这套苹果Iphone5S/SE的线框结构模型，完整还原了该代经典机型的全尺寸外形与接口布局，可直接用于数码配件开发、工装夹具设计、展示场景搭建等多个工程场景。从实际应用场景来看，这类精准的手机外形模型，首先服务于第三方配件生产领域，不管是做保护套开模前的结构匹配验证、钢化膜的屏幕弧边适配对位，还是车载支架、桌面底座的夹持尺寸校核，都需要完全贴合真机外形边界的数模作为设计基准，避免开模后出现装配间隙过大、按键对位偏移、接口遮挡这类常见的工程问题。其次在工业设计教学、逆向工程练习场景中，这类经典机型的线框模型也能作为结构参考，

　　帮助初学者理解直板智能手机的堆叠逻辑、R角过渡处理、接口排布的工程考量。从产品功能特性的还原度来看，这套模型完整呈现了机身正面的圆形实体Home键布局、顶部听筒与前置摄像头的开槽位置，机身底部对称排布的扬声器开孔、Lightning接口、3.5mm耳机孔的相对位置，机身侧面的音量键、静音拨片、电源键的凸台尺寸，以及背面后置摄像头、补光灯、品牌标识的位置关系，所有外露结构的相对位置都严格匹配真机的实际尺寸，没有做简化省略，能满足绝大多数结构适配的设计需求。从设计思路层面来说，这类消费电子手持终端的外形建模，核心要把控的是人机交互边界与装配公差预留，首先机身的四个边角R角曲率，既要满足单手握持的触感舒适度，也要兼顾内部主板、

　　电池的堆叠空间，同时金属中框的接缝位置、倒角处理，直接影响整机的装配精度与外观质感；其次所有外露接口的沉台深度、开孔尺寸，必须和通用配件的公差带匹配，比如底部的数据接口，既要保证数据线插头能完全插入，也要避免开孔过大导致中框强度降低；侧面按键的凸台高度，要兼顾按压手感和误触概率，这些细节在这套线框模型中都通过线层的区分做了明确呈现，能让使用者清晰分辨不同结构的边界轮廓。关于外形尺寸与安装边界，这套模型严格遵循该机型的实际整机尺寸，机身长度、宽度、厚度的比例完全还原真机，屏幕显示区域的边界、正面玻璃面板与中框的衔接台阶、背面铝合金后盖与上下玻璃贴片的拼接位置，都做了精准的线框勾勒，在做配件设计时，

　　可以直接提取模型的外轮廓面作为分型面参考，不需要额外做尺寸修正；如果是用于展示类场景的建模，也可以直接基于这套线框模型做曲面加厚、材质赋予，快速生成渲染用的实体模型，省去从照片逆向描线的大量时间。很多刚入行的结构设计师做手机配件设计时，容易忽略机身侧面的弧度变化，直接用直角长方体做基础建模，最后做出来的保护套和真机贴合时会出现边角翘边的问题，这套线框模型把机身中框的弧面过渡、边角的曲率变化都用连续的线段做了呈现，能帮设计者快速捕捉到这些容易被忽略的曲面细节，减少后续反复修模的次数。另外在做检测工装设计时，比如手机屏幕检测的定位夹具、整机老化测试的固定载具，都需要精准的机身外形数模来设计定位挡块、避让槽，这套模型的所有外轮廓尺寸都和真机一致，能直接导入到工装设计的装配环境中做干涉检查，提前预判定位结构和机身按键、摄像头的干涉问题，缩短工装的开发周期。
