专业级4K手持广播摄像机外观结构设计

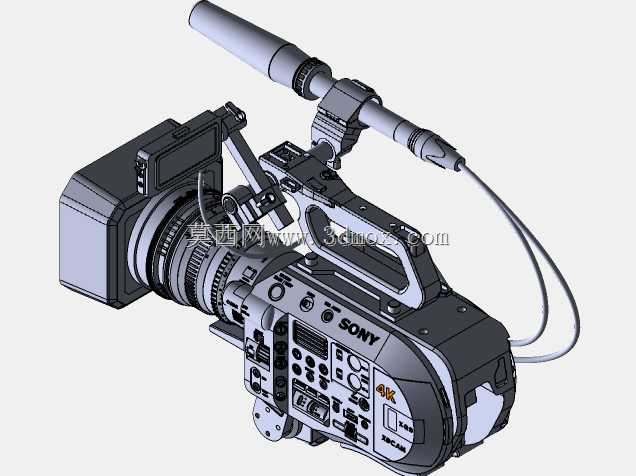

　　本次呈现的三维结构设计对应专业广播级手持摄录设备，也就是影视制作行业常用的肩扛/手持两用4K摄像机，这类设备广泛应用于新闻纪实采访、纪录片拍摄、商业活动录播、影视外景采录等专业场景，是广电制作领域的核心前端采集设备。从结构设计层面来看，该设备的整体布局完全围绕实际拍摄的人机工程需求展开，机身主体采用一体化压铸框架作为承载基础，所有功能模块的排布都经过实际持握场景的反复验证。机身前部的镜头接环区域预留了标准专业镜头卡口的安装空间，接环周边的加强筋结构经过受力校核，能够承载大倍率专业变焦镜头的重量，避免长期使用后出现接环变形、光轴偏移的问题。机身上方的提手结构并非简单的握持部件，其内部集成了外接音频模块的走线通道，

　　顶部预留的冷靴与螺纹安装位可以固定外置采访话筒、机载补光灯、无线图传发射端等外接配件，提手的握持弧度经过多轮人体工学优化，单手提携设备时的受力点均匀分布在掌部区域，长时间携带不会产生明显的压痕。机身侧面的接口面板做了内凹式防护设计，所有音视频接口、电源接口、数据传输接口都集中在该区域，接口周边的密封凸台结构可以搭配专用防护盖实现户外拍摄时的防泼溅、防尘效果，接口的排布间距充分考虑了不同规格插头的插拔空间，不会出现相邻接口插头干涉的问题。机身尾部的电池仓结构适配专业广播级大容量电池，仓体的锁扣结构采用阻尼式设计，电池拆装时的手感清晰，不会出现误触脱落的情况，电池仓周边的散热格栅采用错位开孔设计，既能够保证机身内部图像处理模块、

　　存储模块工作时的空气流通散热，又可以避免外部雨水、灰尘直接进入机身内部。机身侧方的握持手柄区域做了贴合手部曲线的凹凸造型，表面预留了防滑蒙皮的安装槽位，手柄上的录制按键、变焦拨杆的位置都对应手指自然放置的区域，盲操作时可以快速触达功能按键，不需要刻意调整持握姿势。外置的枪式采访话筒通过可调节角度的支架固定在机身上方，支架的阻尼转轴可以实现多角度的俯仰调节，能够根据不同的拍摄场景调整话筒的拾音方向，话筒的走线沿着提手侧边的走线槽布置，避免线材晃动产生的摩擦噪音被话筒收录。机身左侧的翻转显示屏采用多轴铰链结构，可以实现水平、垂直方向的多角度翻转，满足低角度仰拍、高角度俯拍、自拍监看等不同拍摄角度的监看需求，铰链的阻尼力矩经过调校，

　　调整到任意角度都可以稳定停留，不会出现屏幕自行下垂的问题。从安装边界尺寸来看，该设备不含外置话筒、镜头的机身主体长度控制在320mm左右，机身宽度约170mm，含提手的整体高度约260mm，整体重量控制在3.5kg上下，既保证了手持拍摄时的稳定性，又不会因为过重导致长时间持握产生疲劳。机身底部预留了标准三脚架安装螺孔，同时配备了快装板定位销，可以快速安装在专业摄像三脚架、稳定器、摇臂等承载设备上，安装孔位的位置经过重心校核，安装在三脚架上时的设备重心与云台转轴中心重合，调整云台角度时不会出现重心偏移导致的点头问题。机身表面的所有按键都做了差异化的触感设计，常用的录制按键表面做了凸点标识，即使在昏暗的拍摄环境下，操作人员也可以通过触感快速识别按键功能，不需要目视寻找按键位置。机身内部的框架结构预留了电路板、存储模块、散热模块的安装定位柱，所有内部部件的安装都采用模块化设计，后期维护时可以单独拆卸故障模块，不需要整体拆解机身，大幅降低了设备的维护成本。散热风道的设计采用前进后出的走向，机身内部的散热鳍片对应主处理芯片的位置，通过被动散热为主、主动散热为辅的方式控制工作温度，即使在长时间连续录制的工况下，机身表面的温度也可以控制在人体可接触的舒适范围内，不会出现局部过热的问题。
