双环连接传动连杆三维结构设计

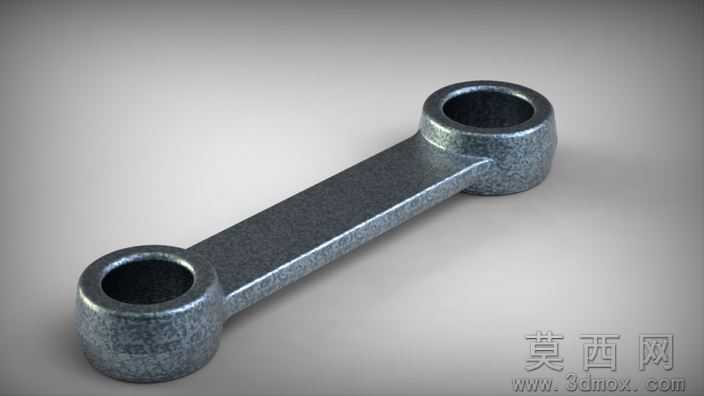

本作品为机械传动领域常用的双环连接连杆，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循机械设计规范，从结构基准搭建开始，首先绘制连杆杆身的纵向中心轴线作为全局设计基准，分别定位两端同轴度要求的环形连接孔位，确保两孔中心距符合传动机构的行程设计要求。建模时先绘制两端圆环的截面草图，通过拉伸特征生成带孔的环形端头结构，端头外侧做了微小的圆角过渡处理，避免应力集中导致的构件疲劳损坏；杆身部分采用等截面矩形结构，与两端环形端头做平滑的相切过渡连接，消除结构直角带来的应力断裂风险，整体结构无冗余特征，完全符合实际机加工的工艺要求。材质渲染阶段选用了铸钢材质效果，通过调整材质的粗糙度、金属度参数，还原了铸钢件表面细微的磨砂质感与金属冷调光泽，渲染时采用三点布光方案，主光源从侧上方45度角投射，突出连杆的结构轮廓与表面材质肌理，辅助光源补亮暗部避免细节丢失，背景采用渐变灰色调突出主体构件，最终渲染效果真实还原了成品连杆的视觉质感。该连杆作为机械传动系统中的核心传力构件，主要用于连接两个做相对运动的传动部件，将主动件的往复运动或旋转扭矩传递至从动件，两端的环形孔用于装配铰接销轴，孔内壁设计为光滑圆柱面，可适配轴套类零件降低铰接处的磨损，延长构件使用寿命。设计过程中充分考虑了构件的受力特性，杆身截面尺寸经过受力校核，能够满足额定载荷下的强度与刚度要求，避免传动过程中出现杆身弯曲变形的问题，整体结构简洁紧凑，无多余设计，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为机加工生产的参考模型，适配各类需要直线往复传动、铰接连接的机械结构场景。
