穿杆式方形框架锁紧定位机械构件

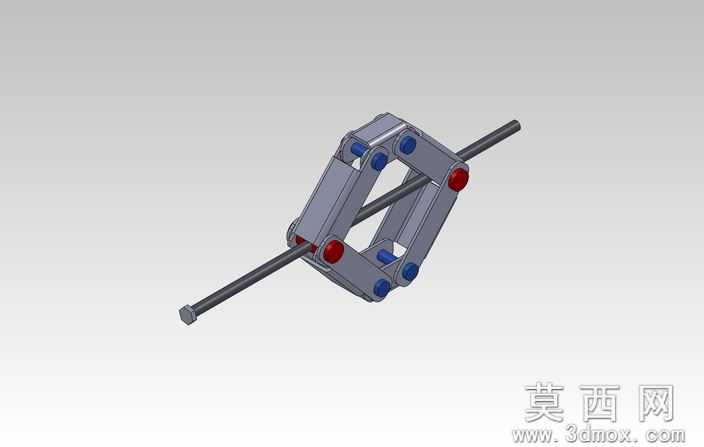

本作品为穿杆式方形框架锁紧定位机械构件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的公差配合要求，对每一处装配间隙、孔位同轴度都做了精准约束，确保各部件装配后无干涉、运动顺畅。整体结构以方形闭合框架为主体承载结构，框架采用等截面型材拼接设计，四个边角位置设置了内嵌式的蓝色弹性定位销，这类定位销采用工程塑料材质模拟，建模时还原了其端部的圆弧过渡结构，既可以保证框架自身拼接的定位精度，也能在穿杆过程中起到导向缓冲作用。框架的两个对称侧面设置了红色的锁紧顶丝组件，顶丝端部做了内凹圆弧处理，圆弧半径与穿设的圆杆半径完全匹配，当顶丝旋紧时可以与圆杆表面形成面接触，大幅提升锁紧后的摩擦力，避免构件在杆体上发生滑移。穿设的长圆杆一端设计了外六角螺栓头结构，杆身做了光滑圆柱面处理，建模时还原了金属杆的表面粗糙度质感，渲染阶段采用金属拉丝材质赋予杆体，呈现出冷轧钢的哑光金属质感；框架主体采用银灰色金属材质，模拟铝合金阳极氧化后的表面效果，边角处做了微小的倒角处理，避免应力集中的同时也提升了构件的外观精致度。设计思路上，该构件主要用于光轴上的任意位置定位锁紧，可作为行程限位块、工装固定座使用，相比传统的环形锁紧套，方形框架结构具备更好的抗扭性能，在承受侧向载荷时不易发生转动偏移；四个边角的弹性定位销不仅承担框架自身的拼接定位功能，还可以在锁紧时提供预紧力，抵消顶丝锁紧带来的框架形变，保证框架与杆体的同轴度。渲染过程中采用了柔和的漫反射光源，从多个角度打光凸显构件的结构层次，对不同材质的反光度、粗糙度参数做了区分调试，让蓝色塑料销、红色锁紧顶丝、金属框架、金属圆杆的材质差异清晰可辨，同时保留了装配关系的直观展示，观看者可以清晰看到各部件的配合位置与连接方式。建模时对所有特征都做了参数化关联，若需要适配不同直径的穿杆，仅需修改杆径参数、顶丝圆弧参数与框架内孔尺寸，即可快速生成对应规格的构件模型，具备良好的设计复用性。
