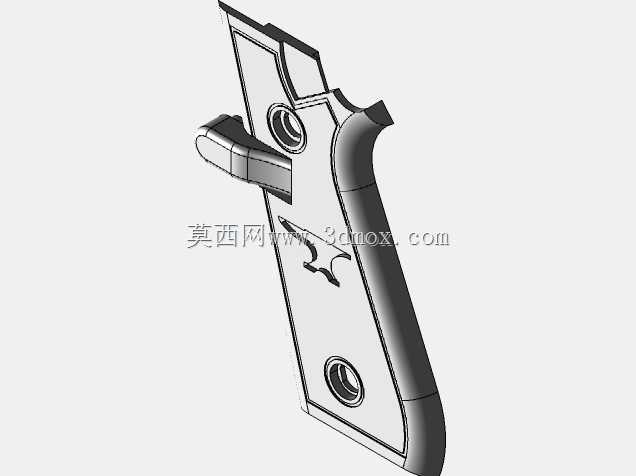

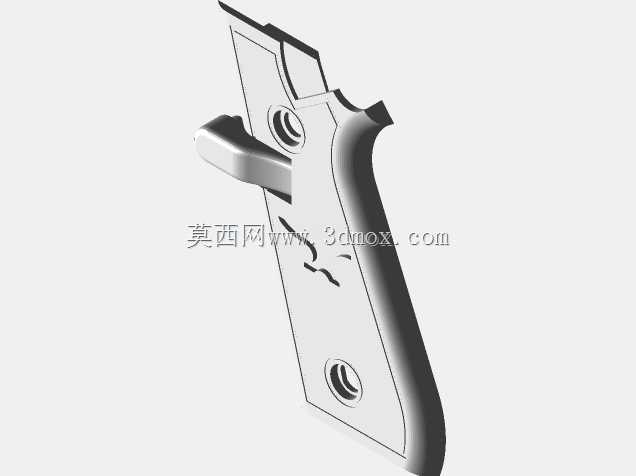

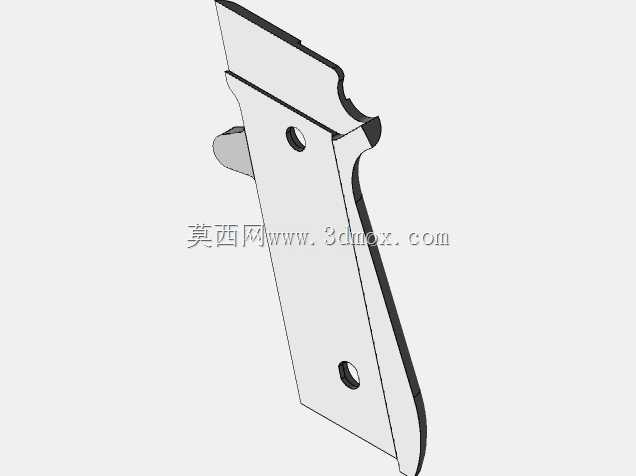

贝雷塔PT92AF握把结构三维设计

　　在轻武器配套零部件的结构设计领域，握把作为直接与使用者手部接触的核心功能部件，其设计合理性直接影响握持稳定性、操作手感与长时间使用的疲劳度，本次设计的PT92 AF握把，适配BERETTA M09系列的速度负载配套使用场景，在结构设计阶段充分结合了实装使用中的各类工况需求。从实际应用场景来看，这类握把主要配套半自动类枪械使用，覆盖日常射击训练、竞技射击运动、勤务装备配套等多个场景，不同场景下对握把的受力要求、握持贴合度、防滑性能都有差异化的需求，比如竞技射击场景下需要握把能快速适配不同手型的握持姿态，减少反复调整握姿的时间，勤务使用场景则需要握把在潮湿、带汗或者戴薄手套操作时依然能保持足够的摩擦力，避免滑脱风险。

　　设计过程中首先对握持受力的分布做了拆解，正常握持状态下，手掌大鱼际区域贴合握把后侧弧面，中指、无名指、小指环绕握把前侧与侧方，食指需要自然延伸至扳机位置，拇指则搭靠在握把侧方的定位面上，因此整个握把的曲面弧度没有采用规则的圆弧过渡，而是根据手部不同区域的贴合压力做了变曲率设计，后侧贴合大鱼际的位置曲率更大，能分散握持时的后坐力传导，前侧手指环绕的区域则做了内收的微弧，匹配手指弯曲后的自然形态，减少长时间握持的挤压感。外形尺寸方面，握把整体的前后宽度控制在适配多数成年男性手型的范围，左右厚度兼顾了握持饱满度与便携性，不会因为过厚导致手型偏小的使用者无法完全环绕握持，也不会因为过薄导致握持时缺乏稳定支撑，

　　安装边界的设计完全匹配对应型号枪械的握把座安装接口，底部的定位槽、侧面的固定孔位都做了公差适配的预留，安装时不需要额外修配就能实现紧密贴合，不会出现安装后晃动、间隙过大的问题。功能特性上，握把表面的防滑纹理做了分区设计，手指接触的前侧与侧方区域采用细密的颗粒状防滑纹，既保证足够的摩擦力，又不会因为纹理过于尖锐硌手，手掌贴合的后侧区域则采用稍宽的条状纹理，平衡防滑性能与握持舒适度，握把内部预留了足够的空腔，既可以容纳对应型号的弹匣，也不会因为壁厚过薄导致结构强度不足，在承受后坐力冲击时不会出现形变、开裂的问题。设计思路上没有盲目追求外观的炫酷造型，而是优先保证功能可靠性与握持舒适度，

　　所有曲面的构建都基于人体手部的三维扫描数据做适配调整，反复验证不同手型握持时的贴合度，对容易出现应力集中的安装孔位周边做了局部加厚处理，同时通过壁厚的均匀化设计避免注塑成型时出现缩痕、变形等工艺问题，兼顾了结构性能与生产工艺性。在实际的选型适配过程中，这类握把的三维模型可以直接用于配套零部件的加工生产、改装件的结构验证，也可以作为整枪三维装配中的配套组件完成整体的干涉检查、人机工程仿真，通过三维模型的虚拟装配，可以提前验证握把与扳机护圈、弹匣、握把片固定螺丝等周边部件的配合间隙，避免实际生产装配时出现干涉问题，减少实物试装的迭代次数。握把的底部边缘做了圆弧倒角处理，不仅在拔插弹匣时不会剐蹭弹匣本体，日常携行时也不会勾挂衣物、装具，提升使用的便利性，侧面的拇指停靠位置做了微凸的定位面，握持时拇指可以自然搭靠在该位置，不需要刻意调整位置就能形成稳定的握持姿态，对于快速指向射击的场景有明显的体验提升。整个结构设计没有多余的装饰性结构，所有的造型特征都服务于功能需求，壁厚从安装位到边缘位置做了均匀的过渡，既保证了核心受力区域的结构强度，也尽可能控制了整体重量，不会因为握把重量过大导致整枪的重心过于靠后，影响射击时的指向性。
