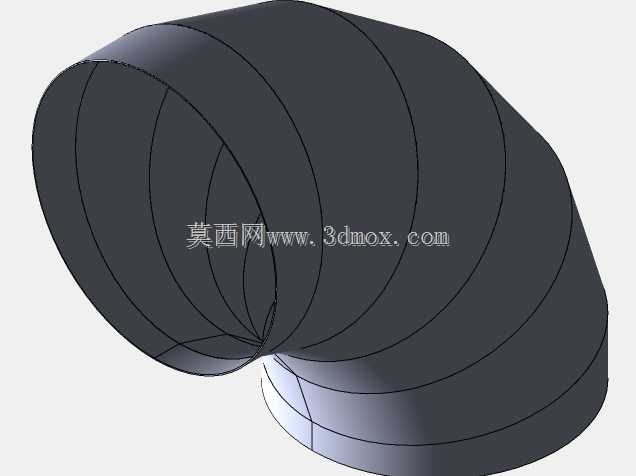

戈摩斯帕拉梅里扎变径弯转曲面结构

　　在流体输送、通风除尘、粉体物料转运等工程场景中，经常会遇到两端接口轴线存在空间夹角、同时接口通径存在差异的管路衔接需求，这类衔接位置如果采用多段标准弯头、变径管拼接的方案，不仅会在拼接位置产生突兀的流道截面突变，增大介质流动的局部阻力，还会因为多段法兰或焊接接口的存在，提升安装对齐难度，增加后期运行过程中接口泄漏的风险。戈摩斯帕拉梅里扎曲面正是针对这类特殊衔接需求构建的光滑过渡结构，其核心是通过连续的空间曲面扫掠，实现两个不同直径、轴线呈特定空间角度的圆形接口之间的无突变衔接，整个流道内壁全程保持光滑连续，没有折线拐点，能够有效降低介质流经该段时的湍流损耗，减少粉尘、粘稠类介质在管壁的附着堆积。从结构设计逻辑来看，

　　这类曲面的构建并非简单的弯头与变径的布尔合并，而是需要先确定两端接口的圆心位置、轴线方向、接口直径三个核心边界参数，再通过参数化曲线方程生成连续的引导线，引导截面沿路径进行渐变扫掠，过程中需要严格控制每一个截面位置的圆度，避免扫掠过程中出现截面畸变，保证整个过渡段的壁厚均匀性——如果是采用钣金工艺制作该构件，还需要在曲面展开阶段提前计算曲面的可展性，避免出现拉伸开裂或者褶皱堆积的问题；如果是采用铸造或者3D打印工艺制作，则需要重点关注曲面的曲率连续性，避免出现曲率突变导致的应力集中问题。在实际安装适配层面，这类曲面构件的两端接口可以根据对接管路的标准直接加工成对应的法兰连接面、焊接坡口或者卡套接口，

　　安装时只需要对齐两端接口的圆心位置与轴线方向，不需要额外调整多段拼接管路的角度，能够大幅缩短现场安装的调校时间。在通风系统的转角变径位置，这类光滑曲面结构能够降低风阻，减少风机的运行功耗，同时避免直角位置的积尘问题，降低通风管道的清理维护频率；在粉体气力输送管路中，光滑连续的内壁能够减少物料在转弯位置的滞留，避免物料搭桥堵塞，尤其是对于流动性较差的粉体物料，这类无突变的流道结构能够大幅提升输送的稳定性；在部分需要兼顾结构强度与流道性能的液压管路、工艺物料管路中，这类一体化的曲面结构相比拼接结构拥有更好的结构强度，能够承受更高的管路内压，减少长期运行过程中的结构疲劳风险。设计过程中需要特别注意曲面的曲率变化率，

　　不能为了追求过渡段的长度最短而让局部曲率过大，否则不仅会提升加工难度，还会在介质高速流经时产生局部涡流，带来额外的振动与噪音；同时需要根据实际管路的安装空间限制，调整过渡段的整体长度，在满足流道性能要求的前提下，尽可能适配现场的安装边界，避免与周边的设备、桥架、支撑结构产生干涉。对于钣金加工场景，这类曲面的展开下料需要精准计算每一个位置的曲面展开尺寸，保证卷制或者压型之后的接口尺寸偏差控制在管路安装的公差范围内，焊接时需要采用对称焊接的方式，避免焊接变形导致两端接口的角度、位置出现偏差，影响后续的管路对接。
