汽车行业用三角螺纹嵌件结构设计

　　这类三角构型的内螺纹嵌件，核心应用场景集中在汽车制造领域的非金属构件连接环节，日常在汽车内饰装配、动力舱周边塑料壳体连接、复合材料覆盖件的螺纹点位强化场景中十分常见。不同于常规圆形外轮廓的螺纹衬套，这款嵌件采用了非对称的三角类外形设计，核心设计思路是通过外轮廓的多面直边结构，在嵌件被压入塑料或者复合材料基体后，能够借助三个方向的直边与基体材料形成咬合阻力，避免嵌件在螺栓拧紧过程中跟随转动，同时也能提升嵌件在基体内部的抗拔出性能，应对车辆运行过程中持续的振动载荷冲击。

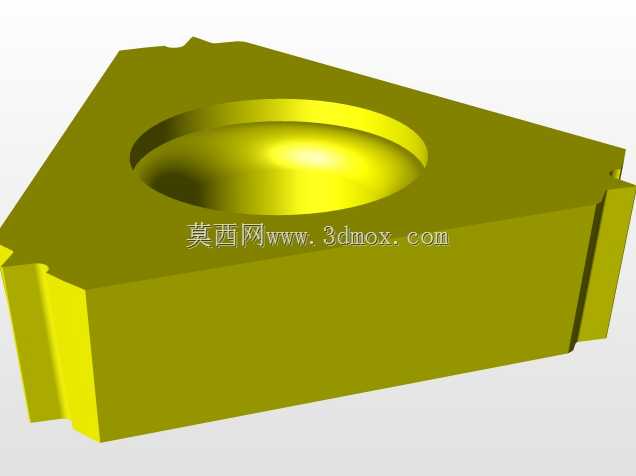

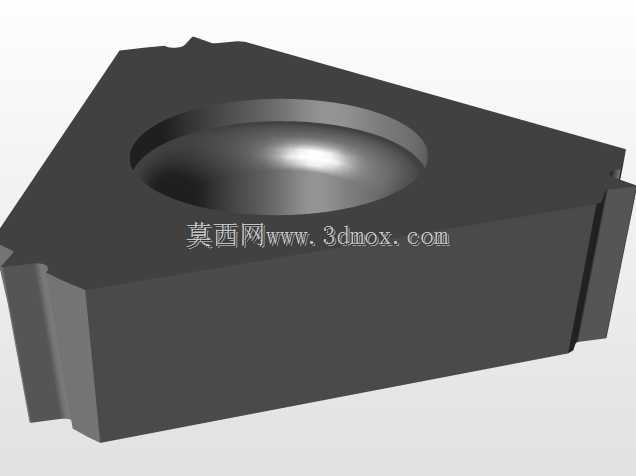

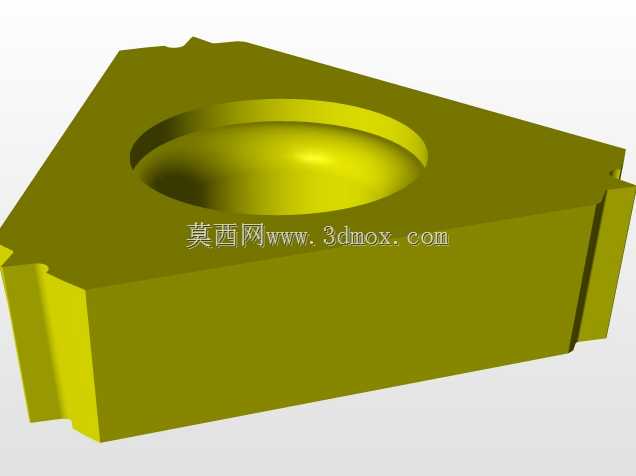

　　从结构细节来看，嵌件主体采用带一定厚度的块状结构，中心加工有完整的内螺纹型腔，型腔入口处做了圆弧过渡处理，能够在螺栓拧入时起到导向作用，避免螺纹起始端出现错扣、滑牙的问题。外轮廓的三个侧边并非完全平直的平面，侧边位置设计有细微的凸起卡位结构，当嵌件被热压或者注塑嵌入到基体预制孔内时，这些凸起结构会嵌入到基体材料内部，进一步提升周向的防转能力，相比光滑外圆的嵌件，这种结构不需要在嵌件外表面加工滚花，就能实现足够的抗扭力矩，加工工序更简单，嵌装后的稳定性也更有保障。

　　在安装边界层面，这类嵌件的厚度需要匹配所嵌入基体的壁厚，通常嵌件的上端面会与基体表面保持齐平，下端面不超出基体的背面，避免影响其他部件的装配。中心螺纹的规格通常根据连接点位的受力等级选择，对应不同规格的螺栓拧紧力矩，嵌件的三角外轮廓外接圆尺寸需要比基体上的预制孔大0.1-0.3mm，保证压入后有足够的过盈量，同时不会因为过盈量过大导致基体材料出现开裂、鼓包的问题。在实际使用过程中，这类嵌件主要承担螺纹连接的载荷传递作用，因为塑料、复合材料这类材质本身的螺纹强度很低，直接在这类材料上加工螺纹，经过几次拆装就会出现滑牙失效，嵌入金属材质的螺纹嵌件后，能够将螺纹连接的强度提升到与金属螺纹相当的水平，同时还能分散螺栓拧紧时的压应力，避免基体表面被螺栓压溃。

　　设计这类嵌件的时候，需要重点考量几个核心维度：首先是外轮廓的防转结构可靠性，要确保在最大拧紧力矩下，嵌件不会在基体内发生转动，三角结构的三个边的角度需要根据预制孔的加工精度调整，避免出现尖角导致压入时切下过多基体材料，影响嵌装的牢固度；其次是中心螺纹的深度，要保证螺栓拧入后有足够的啮合长度，通常螺纹啮合长度不小于螺栓公称直径的1.5倍，才能满足常规的连接强度要求；另外嵌件的上下端面需要做倒角处理，上端面的倒角方便螺栓导入，下端面的倒角则是方便嵌件压入预制孔时的定位，减少压入过程中的阻力。在汽车量产环节，这类嵌件通常采用锌合金或者铝合金压铸成型，部分受力较大的点位会采用不锈钢车削加工，表面不需要做额外的涂层处理，因为嵌件大部分结构都被包裹在基体内部，只有螺纹部分和上端面暴露在外，能够满足车内的耐腐蚀要求。

　　不同于其他领域使用的螺纹嵌件，汽车场景下的这类嵌件需要适应-40℃到120℃的工作温度范围，要保证在温度交变的环境下，嵌件与基体材料之间不会因为热膨胀系数的差异出现松动，三角结构的多面接触设计，能够在材料热胀冷缩的过程中，始终保持与基体的紧密贴合，相比圆形嵌件的整圈接触，这种结构有更好的容差能力，不会因为温度变化产生的应力导致基体开裂。在装配工艺上，这类嵌件可以采用超声波嵌装、热压嵌装或者注塑时预埋的方式安装，三角外形的结构在注塑预埋时，能够更好地抵抗塑料熔体流动带来的冲击力，避免嵌件在模具内出现移位，保证成品的螺纹点位位置精度。
