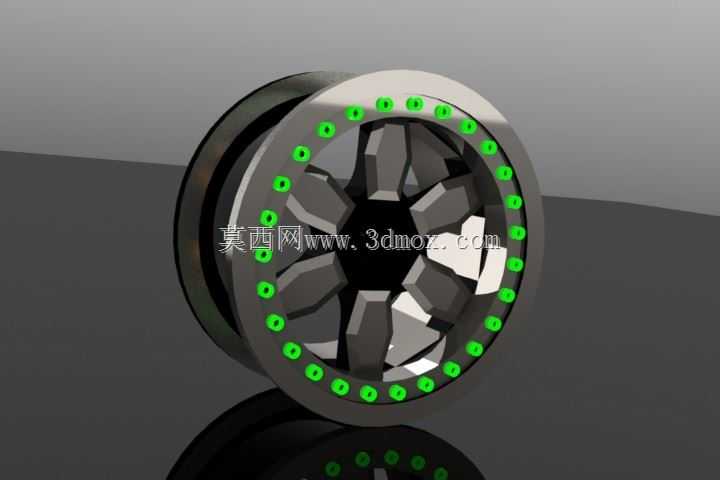

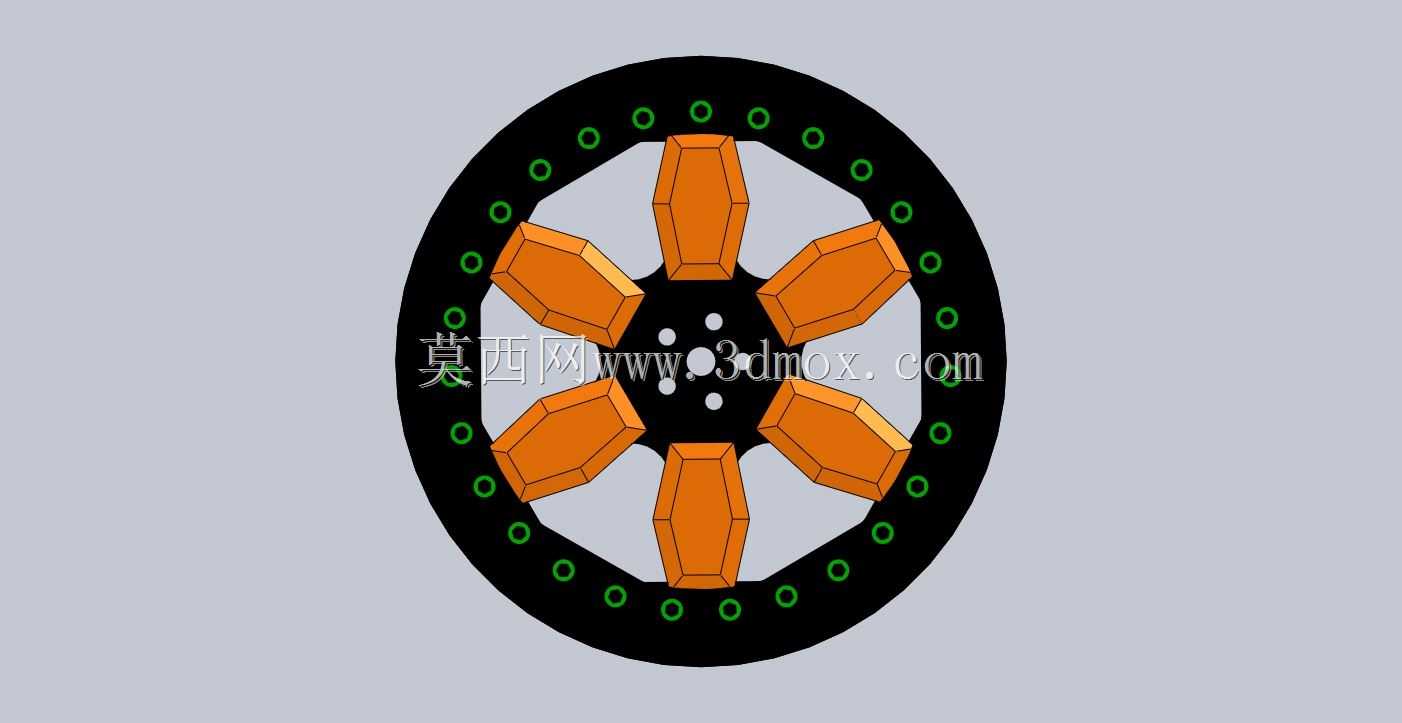

六辐条带装饰孔轮圈结构三维设计

　　该轮体结构主要面向小型代步设备、定制化改装载具以及轻型游乐设施的行走轮组配套场景，在实际设备运行中承担承载整机重量、传递行走扭矩、配合轮胎完成地面接触缓冲的核心作用，区别于常规量产冲压焊接轮圈，该结构采用一体式辐条布局，在保证结构强度的前提下兼顾了外观装饰属性，适配对外观辨识度有要求的非道路行走设备使用。从结构设计逻辑来看，六根辐条采用等角度均布排布，单根辐条截面做了多边形收腰设计，既避免了等截面直辐条的应力集中问题，也能在辐条与中心安装座、外圈轮辋的连接位置形成平滑的应力过渡路径，中心安装座预留了多组圆周均布的安装孔位，可适配不同孔距的轮轴连接法兰，安装孔的位置公差按照通用行走部件的配合要求设置，能满足常规轮轴的装配同轴度需求，

　　避免装配后出现轮体偏摆的问题。外圈轮辋的内侧沿圆周方向均匀布置了两圈环形装饰孔，这类孔位在设计时并非仅做装饰用途，实际可通过调整孔位的直径与排布密度，在不明显降低轮辋结构刚度的前提下降低整体轮体重量，同时也能为轮体转动过程中的空气流通提供通道，降低轮组高速转动时的风阻，也能在配套刹车结构时辅助带走刹车摩擦产生的热量。在安装边界的尺寸控制上，中心安装座的凸台高度做了限位设计，装配时可直接贴合轮轴法兰的端面，无需额外加装调整垫片来控制轮体的轴向位置，辐条与轮辋的连接位置做了加厚处理，对应轮辋承受轮胎侧压的主要受力区域，能避免设备转向时轮辋受侧向力出现变形的问题。从实际使用的工况适配来看，

　　该轮体结构可适配实心轮胎也可适配充气内胎的安装需求，轮辋的边缘卷边尺寸按照常规轻型轮胎的装配尺寸设计，轮胎压装后可形成可靠的密封与固定，不会出现轮胎转动过程中与轮辋滑脱的问题。设计过程中针对辐条的受力做了简化校核，当轮体承受额定垂直载荷时，每根辐条承受的拉压应力均在常用工程塑料或者轻质铝合金材料的许用应力范围内，若采用注塑工艺生产，辐条的拔模角度可直接依托多边形截面的侧边自然形成，无需额外做复杂的拔模处理，能降低模具加工的复杂度；若采用铝合金压铸生产，轮辋上的装饰孔可直接在压铸时一体成型，减少后续机加工的工序量。轮体的整体转动惯量因为辐条的轻量化设计和外圈的孔位布置，比同尺寸的实心轮盘降低约三成，对于小型电动代步设备来说，

　　更低的转动惯量能降低行走电机的启动扭矩需求，提升设备的续航表现。在装配适配性上，该轮体可直接替换同安装尺寸的常规辐条轮，不需要对设备的轮轴安装位做额外修改，中心孔的直径可根据不同的轮轴规格做参数化调整，辐条的数量、截面形状以及外圈装饰孔的排布密度也可根据实际的载荷需求做快速调整，能覆盖从轻型游乐设备到小型电动代步车的多场景轮组配套需求。需要注意的是，该结构若用于重载场景，可适当增加辐条的截面厚度以及轮辋的壁厚，同时缩小外圈装饰孔的直径，保证结构的整体刚度满足重载工况的受力要求，若用于纯装饰场景的展示轮，可进一步降低辐条和轮辋的壁厚，采用轻质塑料材质生产，降低材料成本。
