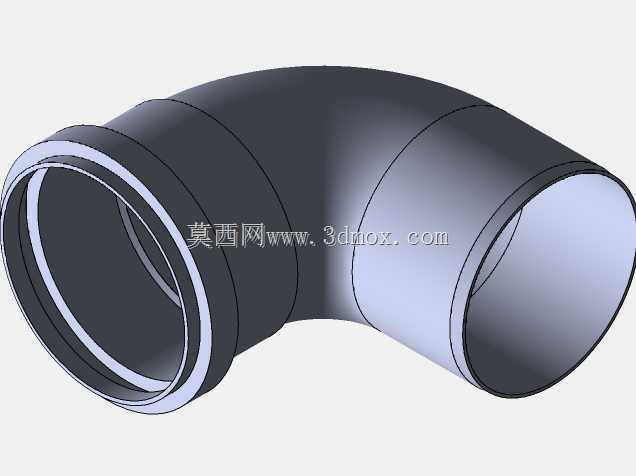

90度3英寸PVC直角弯头管路连接件

　　在民用给排水、化工流体输送、低压气动回路等诸多管路布设场景里，90度转向的管路走向调整是管路布设中最常遇到的工况，这款3英寸规格的PVC90度弯头，正是针对这类直角转向需求开发的标准管路连接件。从实际工程应用的反馈来看，PVC材质的弯头凭借自重轻、内壁摩阻小、耐常规酸碱腐蚀的特性，在民用建筑冷水管路、泳池循环管路、农田低压灌溉管路、实验室通风排气回路中都有极高的使用占比，相比同规格金属弯头，它不需要做额外的防腐涂装处理，切割、粘接的安装工序也更简便，普通施工人员经过简单培训就能完成可靠连接，大幅降低现场施工的工时成本。

　　这款弯头的整体结构采用等径直角弯转设计，两端承口的内径严格匹配3英寸PVC管材的外径公差带，承口内壁预留了均匀的涂胶间隙，安装时在管材外壁和承口内壁均匀涂刷专用PVC粘接剂后，将管材插入承口到底，静置待粘接剂固化后就能形成密封可靠的连接结构，不需要额外加装密封垫片，也不需要焊接、热熔等特殊设备，非常适合现场快速装配作业。弯头的转弯段采用大曲率圆弧过渡结构，而非直角硬转折，这种设计能够大幅降低流体在转弯处的局部阻力损失，减少流体流经弯头时的紊流、振动和噪音，在输送含细小固体颗粒的流体时，也能避免颗粒在转角处堆积堵塞，提升管路长期运行的稳定性。

　　从建模设计的逻辑来看，这款弯头的三维建模过程完全遵循实际管件的生产工艺逻辑，首先确定两端承口的同轴度公差，保证两端连接的管材轴线呈严格90度夹角，避免安装后出现管路别劲、密封面受力不均导致渗漏的问题；其次对承口端部做了微小的倒角处理，既方便安装时管材顺利插入承口，也能去除注塑成型时产生的飞边毛刺，避免安装时划伤施工人员、或是刮落粘接剂涂层影响密封效果；弯头外壁的加强筋结构沿着弯转弧度均匀分布，在不额外增加过多壁厚的前提下，提升弯头整体的抗外压、抗水锤冲击能力，因为PVC材质的刚性相比金属偏低，管路启停时产生的水锤冲击力容易造成弯头变形甚至破裂，沿弧度分布的加强筋能够有效分散冲击载荷，提升管件的承压能力。

　　在安装边界的适配性上，这款弯头的转弯半径控制在1.5倍公称通径的水平，既保证了流体过流的顺畅性，也控制了弯头整体的外形尺寸，在管路布设空间局促的场景下，比如吊顶内的给排水管路、设备内部的紧凑管路排布，这个尺寸的弯头不会占用过多的安装空间，两端承口的插入深度经过严格核算，既保证足够的粘接接触面积提供足够的连接强度，也不会因为插入过深导致管路内部的通径被过度挤占，影响实际过流能力。实际选型过程中，需要注意这款弯头适配的是公称压力1.0MPa及以下的常温流体输送场景，不能用于高温流体输送、也不能用于高压气体回路，在室外露天使用时还需要在外层涂刷抗紫外线涂层，避免PVC材质长期受日光照射出现老化变脆的问题。

　　从结构细节来看，弯头的壁厚沿着弯转段做了均匀的渐变处理，转弯外侧的壁厚略大于内侧壁厚，这是因为流体流经弯头时，外侧管壁受到的流体冲刷压力要大于内侧，渐变壁厚的设计能够让整个弯头的受力更加均匀，避免局部应力集中导致的长期使用破损，同时也能合理控制材料用量，降低生产制造成本。承口内部的定位台阶设计，能够让施工人员在安装时明确感知管材插入到位的位置，避免出现插入深度不足导致连接强度不够、或是插入过深顶到弯头内壁导致通径缩小的问题，这个细节设计看似不起眼，却是现场施工中保证安装质量一致性的关键，很多非标准管件因为没有这个定位台阶，施工人员全凭手感控制插入深度，很容易出现安装质量参差不齐的情况，后期运行中出现渗漏脱落的风险会大幅提升。
