空气煎锅螺旋加热管结构设计

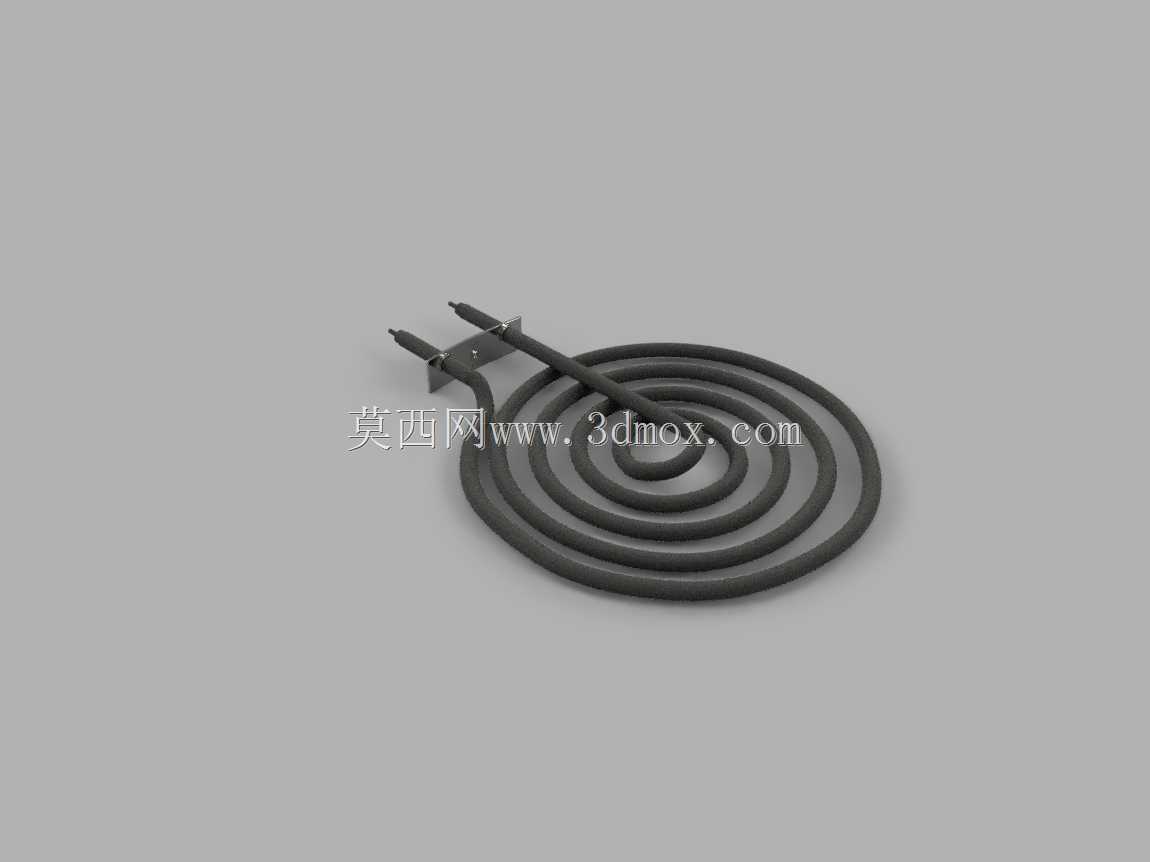

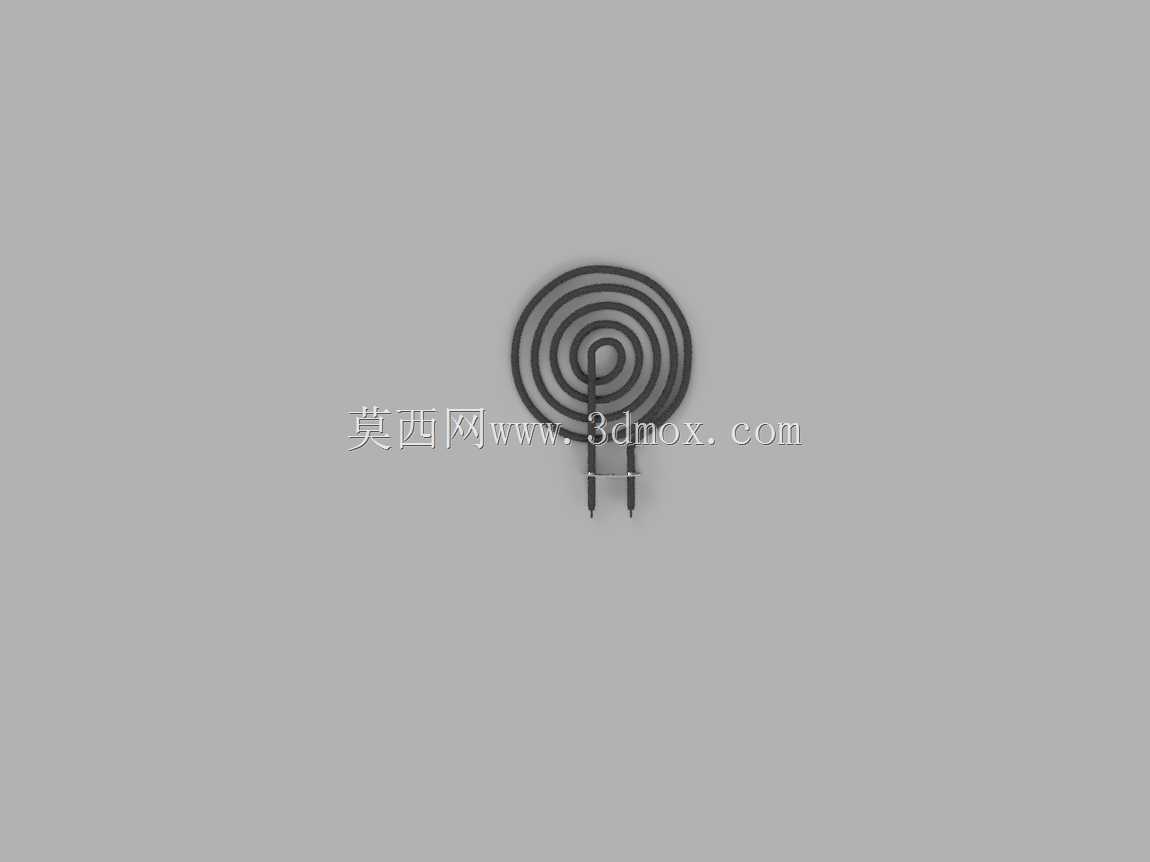

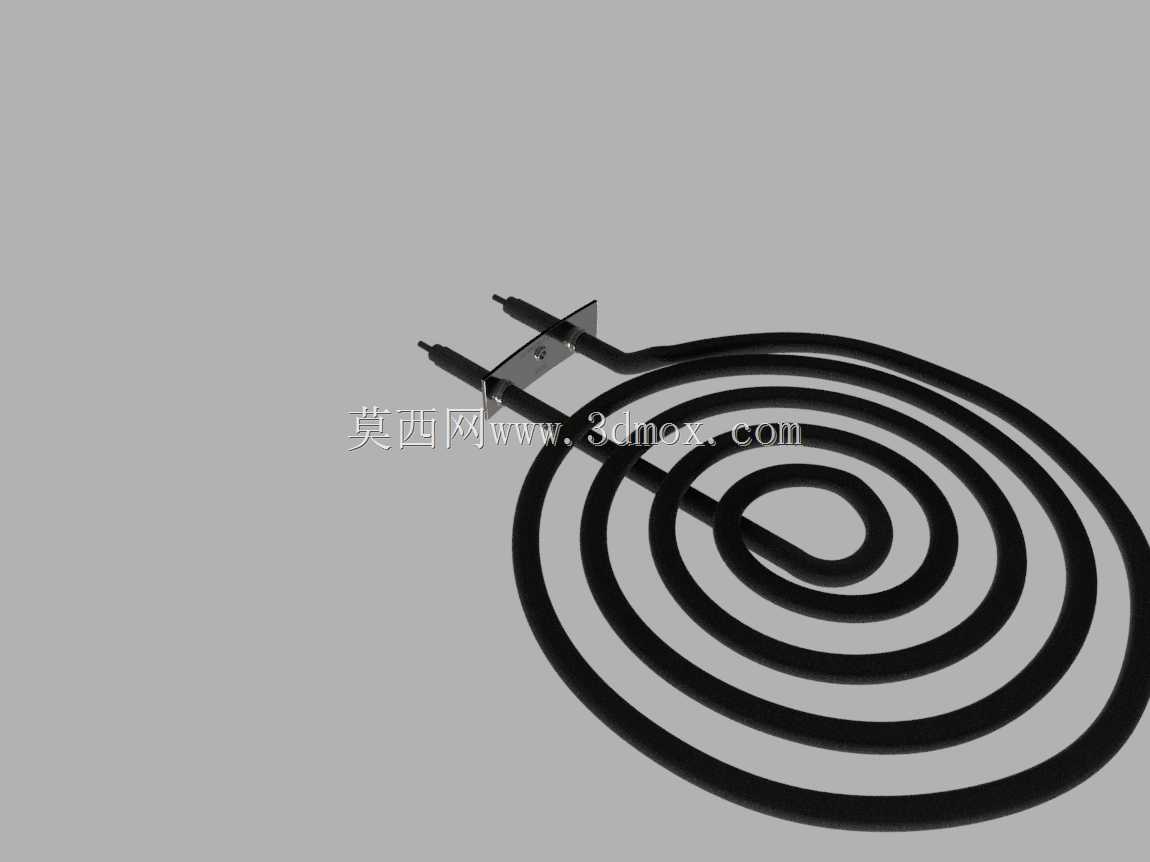

　　家用小厨电的电热部件设计，往往要在有限腔体空间内平衡发热效率、热场均匀度与安装可靠性，这款适配Mondial系列空气煎锅的螺旋式电热管，就是这类设计思路的典型落地产物。日常做空气煎锅结构适配时，首先要考虑的是加热区域和食材承载区的对位关系，这款加热管采用多圈同心螺旋盘绕的形态，完全匹配圆形炸篮的投影轮廓，通电发热时能在炸篮正上方形成覆盖完整的环形热辐射面，避免边角区域热流不足导致的食材受热不均问题，相比单直管或者U型管的布局，螺旋盘绕的结构能在相同投影面积下排布更长的发热丝行程，在额定功率下不需要提升单位长度发热丝的负荷，就能达到整机需要的热输出功率，能有效延长发热管的整体使用寿命。

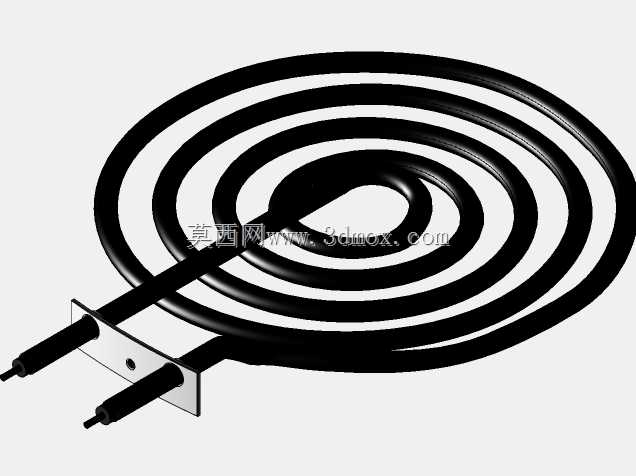

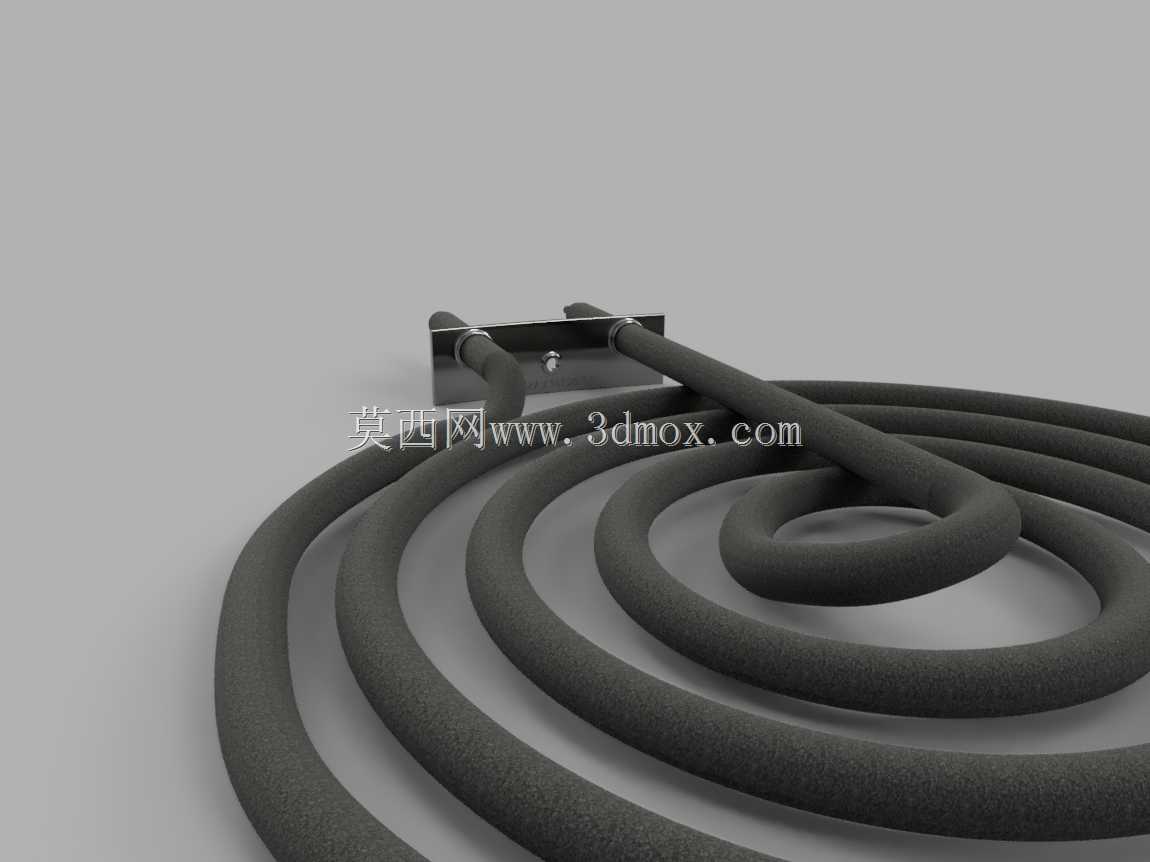

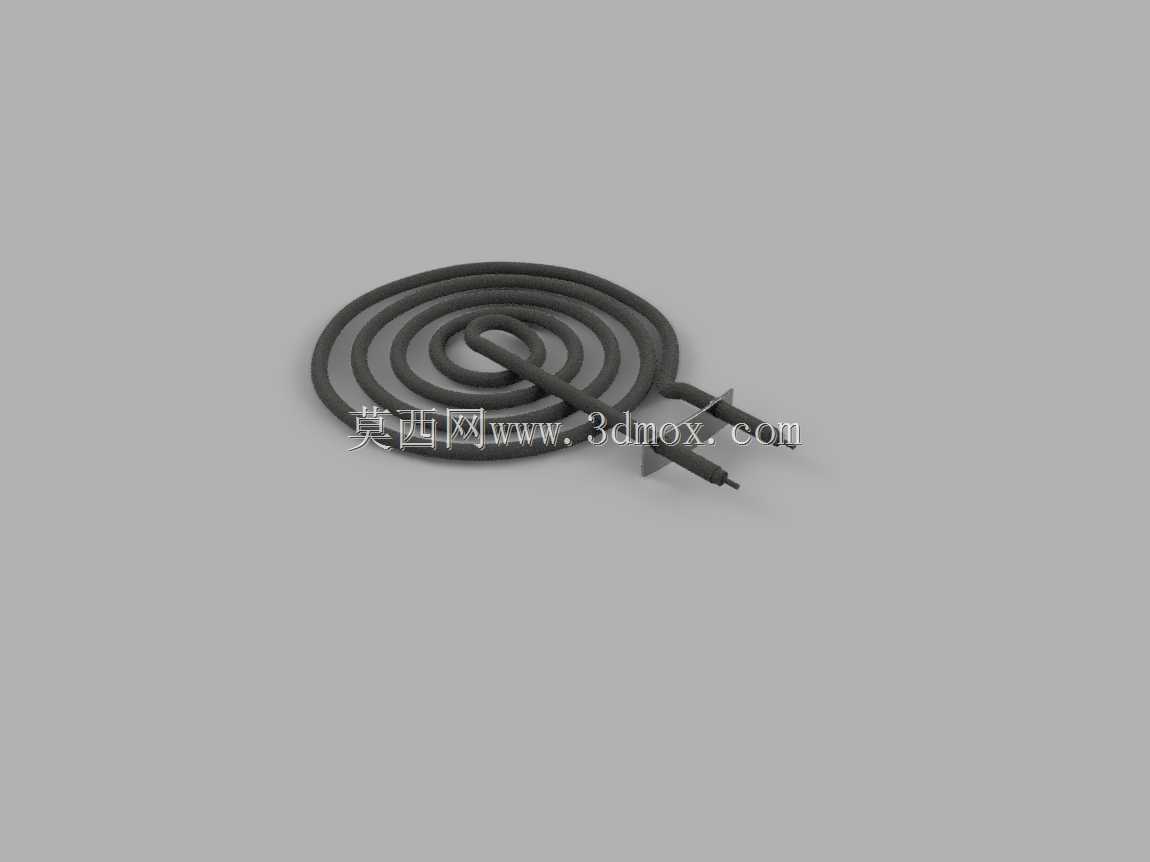

　　从实际安装场景来看，这款加热管的出线端采用平直引出的固定结构，端部带安装固定片，安装时直接对准腔体上方的支架定位孔锁付即可，不需要额外做弯折调整，固定片的位置经过适配，刚好避开腔体内部的热风循环风轮安装位，不会和转动部件产生运动干涉，安装完成后加热管的螺旋主体和下方炸篮的上沿保持固定安全间距，既不会因为距离过近导致局部食材烤焦，也不会因为距离过远损失热辐射效率。加热管的管体采用磨砂质感的耐高温合金材质，表面做了抗氧化处理，长期在高温高油的厨电腔体内部工作，不容易出现氧化起皮、表层脱落的问题，管体的弯折弧度全部采用大圆角过渡，没有锐角弯折点，能避免生产过程中管内填充的绝缘氧化镁粉出现局部堆积或者空隙，保证发热丝居中定位，杜绝管体局部击穿漏电的风险。

　　在热场设计层面，螺旋盘绕的管体间距经过反复调校，内圈和外圈的管间距保持一致，配合空气煎锅顶部的热风循环风机，能让热流顺着螺旋管的间隙均匀向下导流，在炸篮内部形成稳定的循环热对流，不需要额外增设导风结构就能达到均匀加热的效果，能简化整机的内部结构，降低整体装配成本。从安装边界尺寸来看，螺旋主体的外径完全适配对应型号空气煎锅的腔体内部直径，引出端的长度刚好够到腔体侧壁的接线端子位置，不需要额外接长导线，接线端的绝缘护套能耐受腔体内部的持续高温，长期工作不会出现绝缘层老化开裂的问题。

　　做这类电热部件的三维建模时，首先要确认螺旋线的螺距、圈数、整体外径参数，保证盘绕后的管体不会出现互相接触的情况，避免工作时局部叠温导致管体过热损坏，其次要核对引出端的固定孔位尺寸，和腔体支架的安装孔位完全对齐，减少装配时的调整工作量，还要考虑加热管工作时的热膨胀量，螺旋结构本身有一定的形变余量，能吸收高温工作时的管体伸长量，避免固定位置受到额外的热应力拉扯，提升长期使用的结构可靠性。这类加热管除了适配空气煎锅之外，同结构的设计思路也可以平移到其他需要圆形均匀热场的小型加热设备上，只要调整螺旋直径、管体长度、额定功率参数，就能适配不同容积的腔体需求，在小功率厨电、小型恒温加热设备的设计中都有很高的参考价值。建模过程中还要注意管体的弯折半径控制，所有弯折位置的半径不小于管体直径的两倍，避免弯折位置出现管体瘪皱、壁厚减薄的问题，保证生产加工时的成品率，端部的固定片和管体采用铆接固定结构，连接强度足够承受装配和运输过程中的震动，不会出现管体移位的问题。
