小型移动式混凝土搅拌设备三维结构

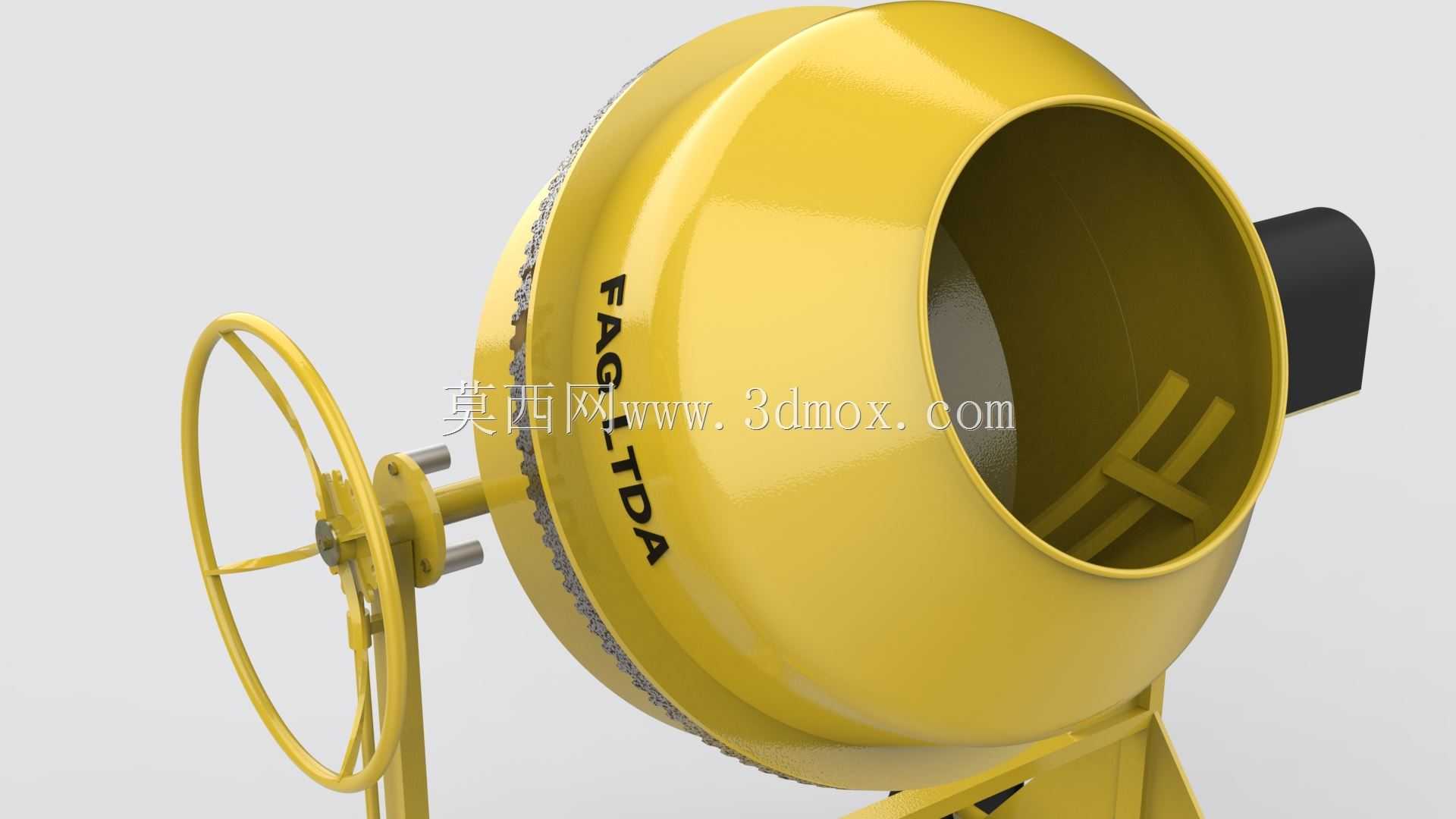

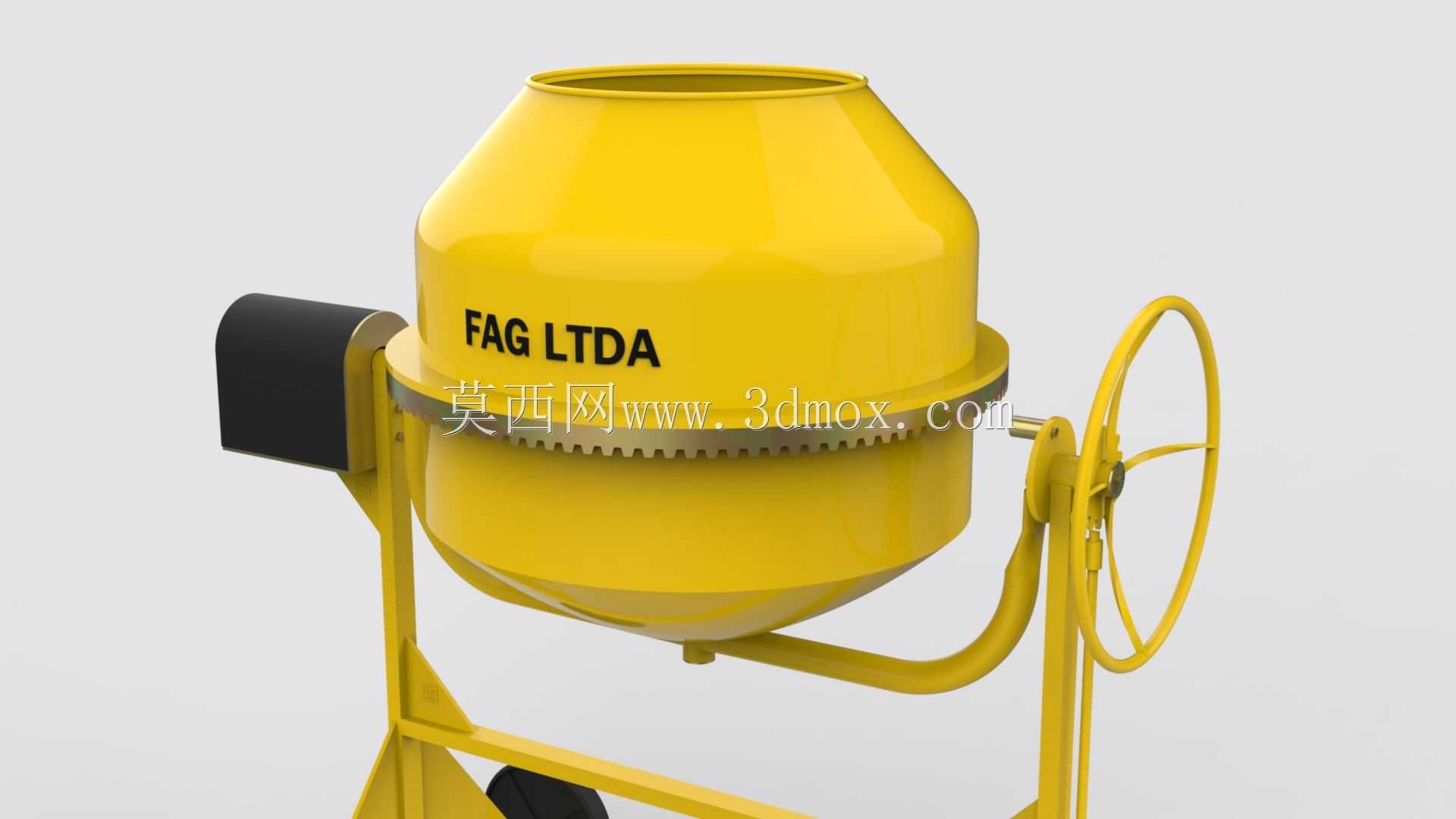

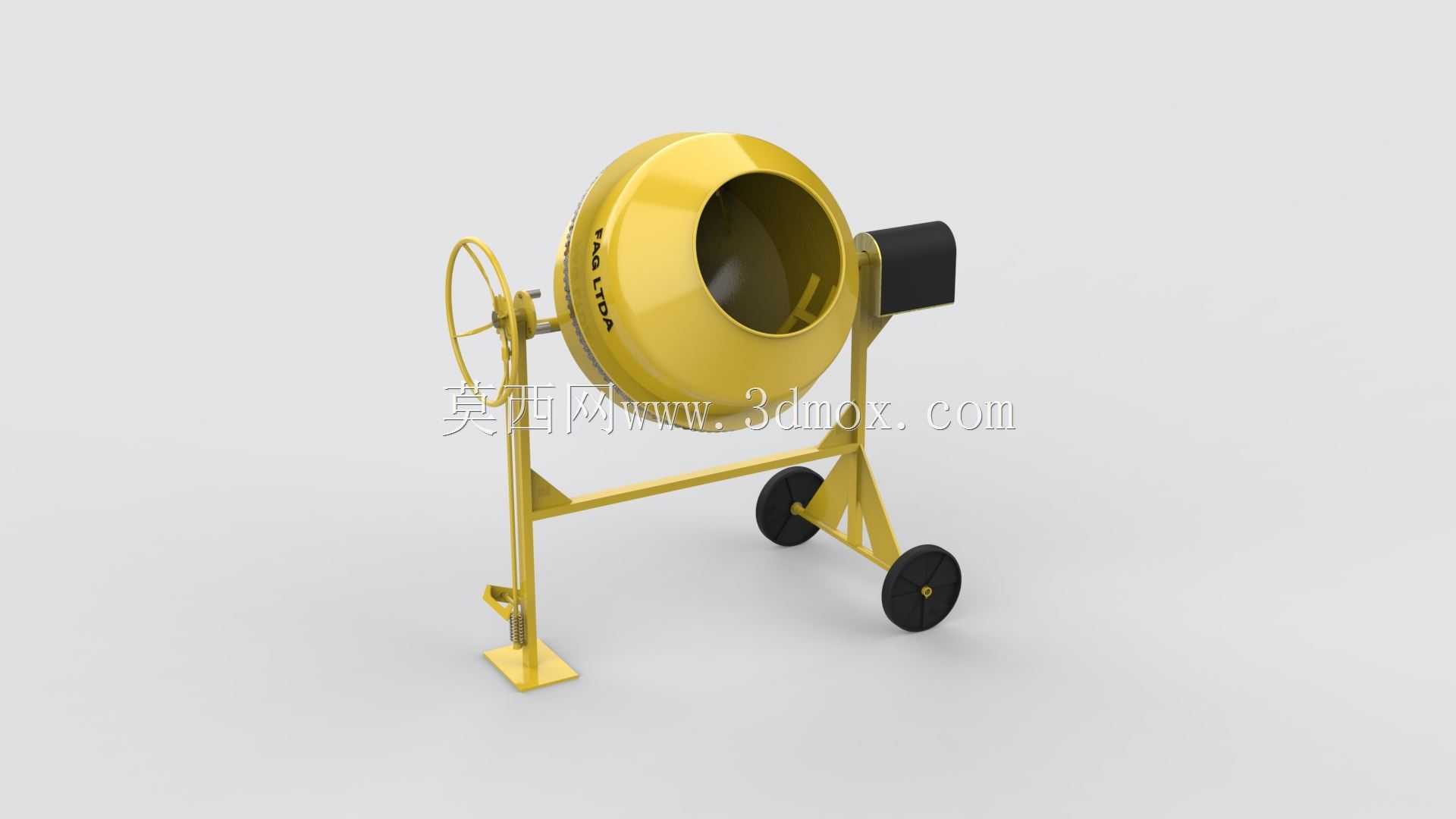

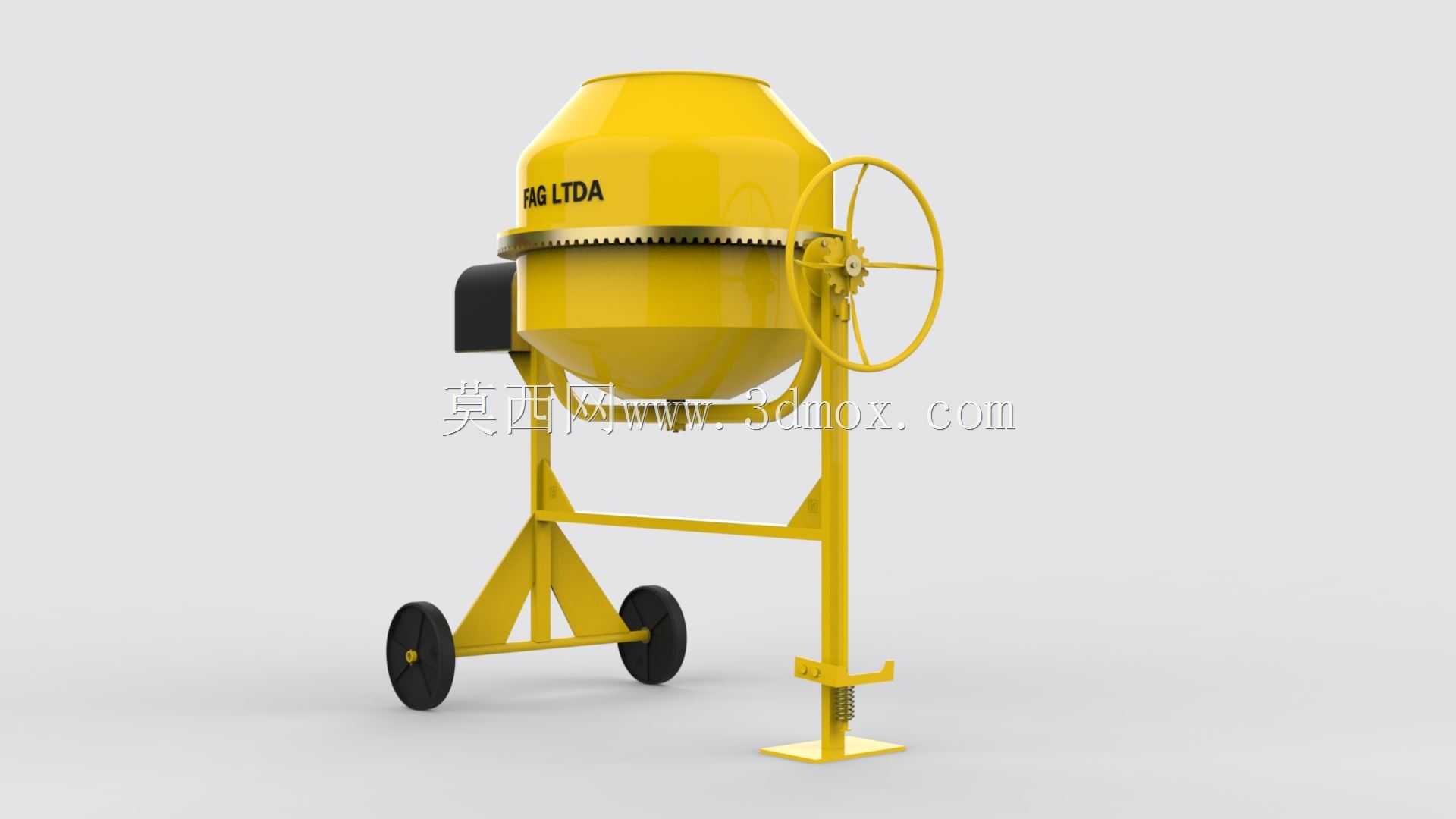

　　在小型土建施工、乡村自建房建设、市政零星维修、庭院景观施工这类作业场景里，大型商混搅拌站的配送往往存在起方量门槛高、进场道路受限、单次用量少导致成本浪费的问题，这类小型移动式搅拌设备刚好填补了这块应用空白，不需要固定安装基础，依靠两个充气脚轮就能在狭窄的施工场地内灵活转场，单人就能完成推移、就位、搅拌、出料的全流程操作，适配零散混凝土拌制作业的实际需求。从结构设计逻辑来看，整套设备采用倾斜式滚筒作为核心搅拌载体，滚筒内壁焊接有螺旋状导料叶片，当滚筒沿正向转动时，叶片会不断将筒内的砂石、水泥、水等物料抬升、抛落、剪切，实现均匀拌合，反转时导料叶片的导向方向改变，就能将拌和好的混凝土顺着筒口导流出料，不需要额外设置卸料闸门，

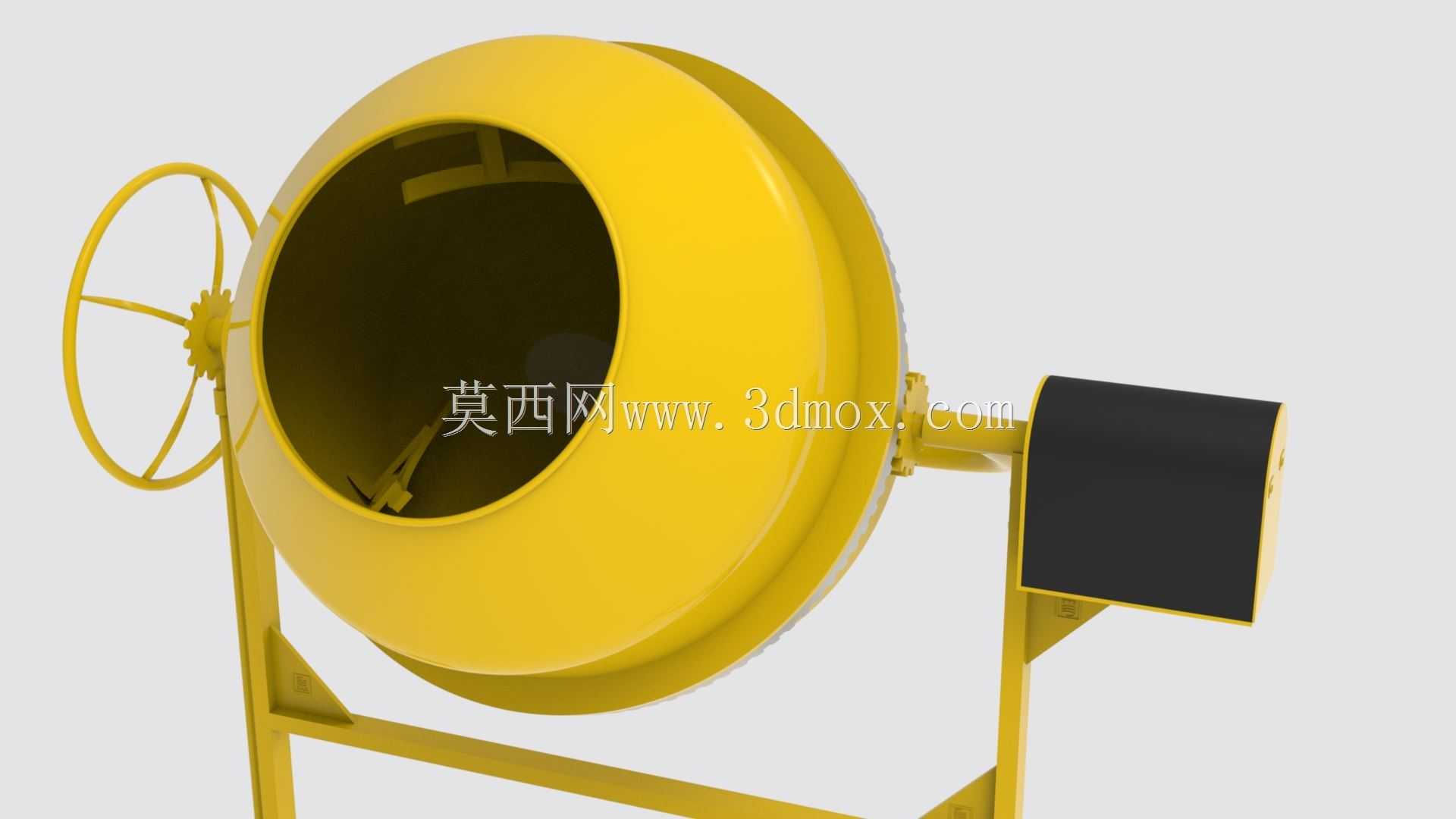

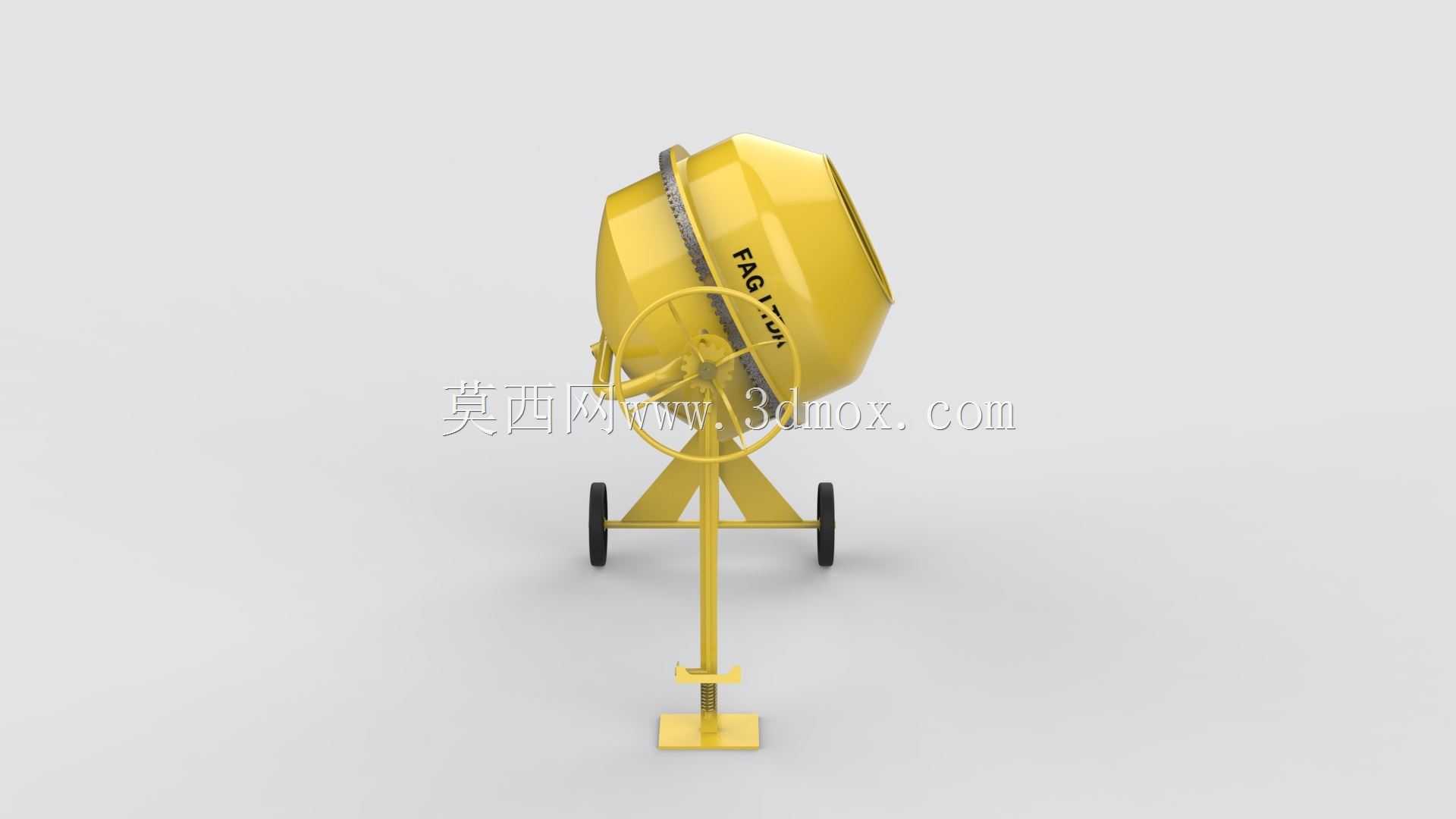

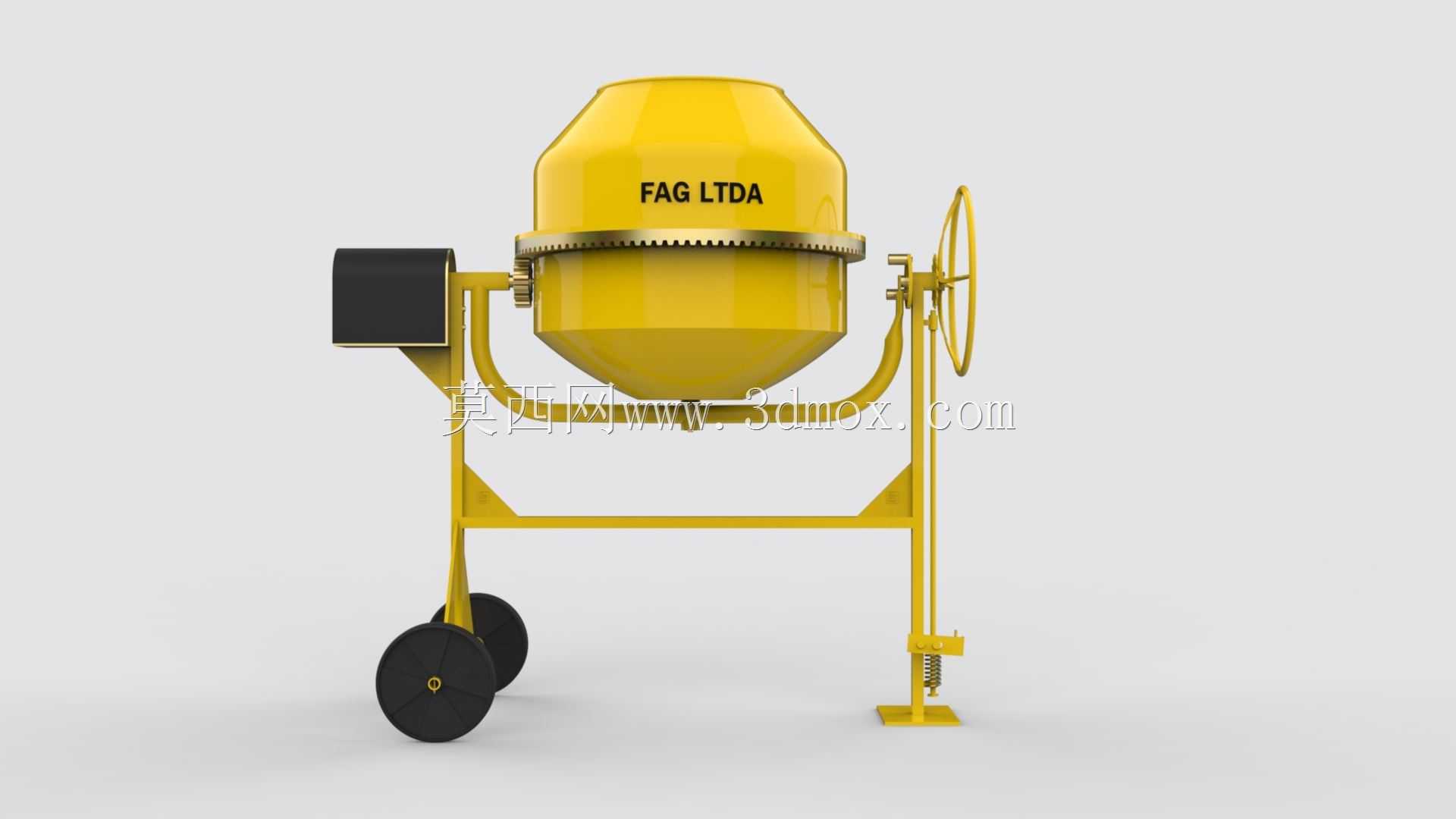

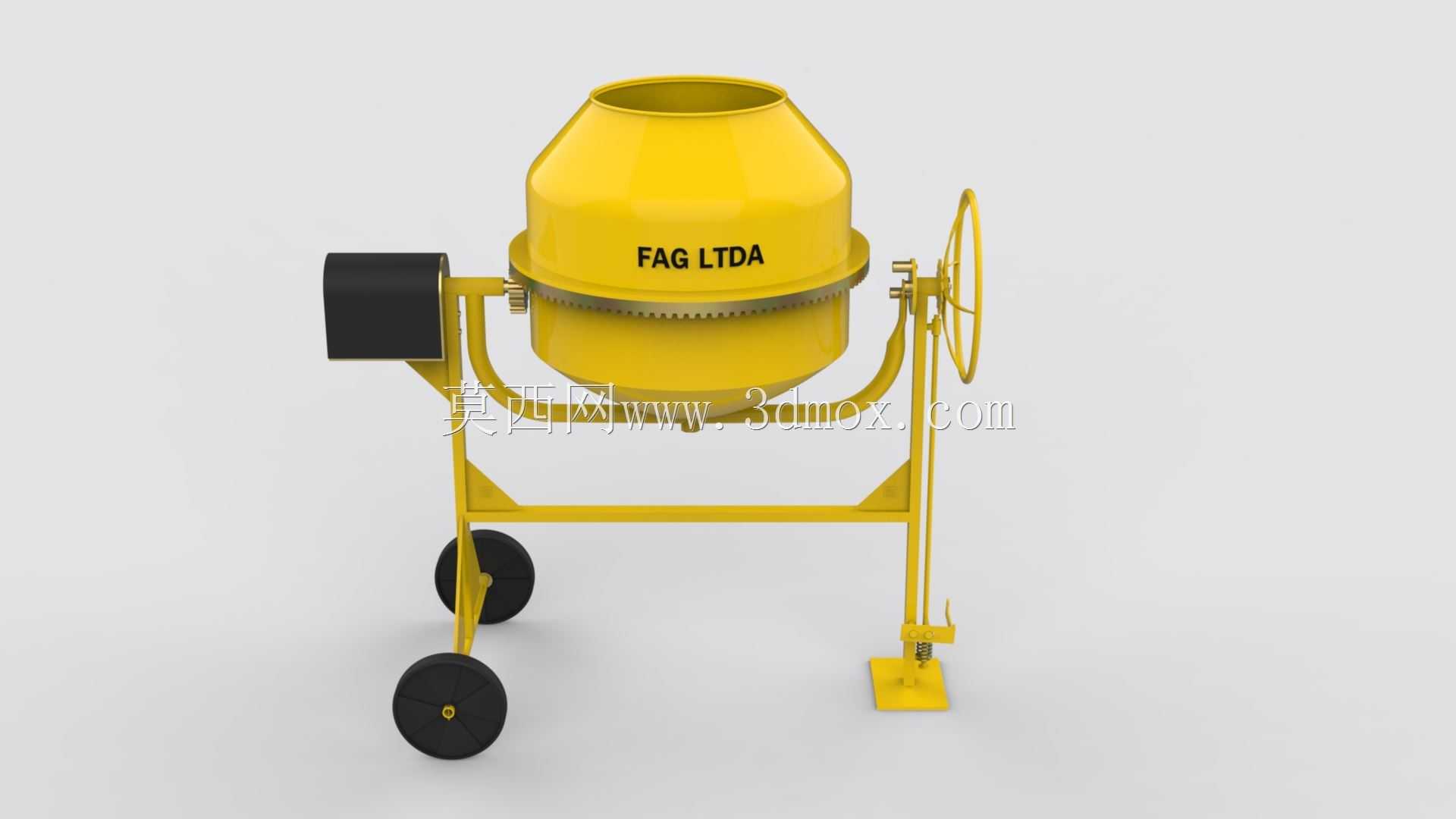

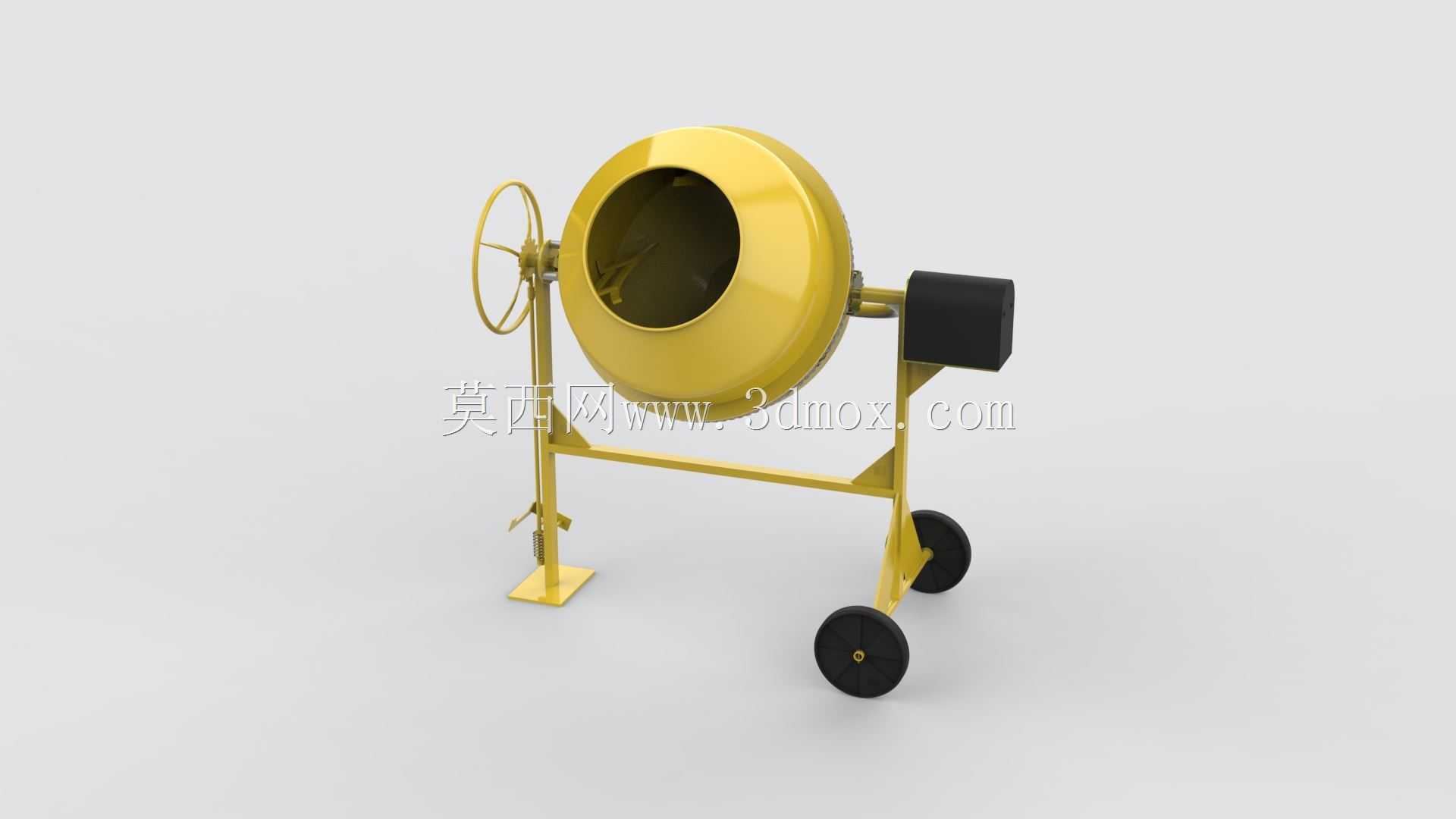

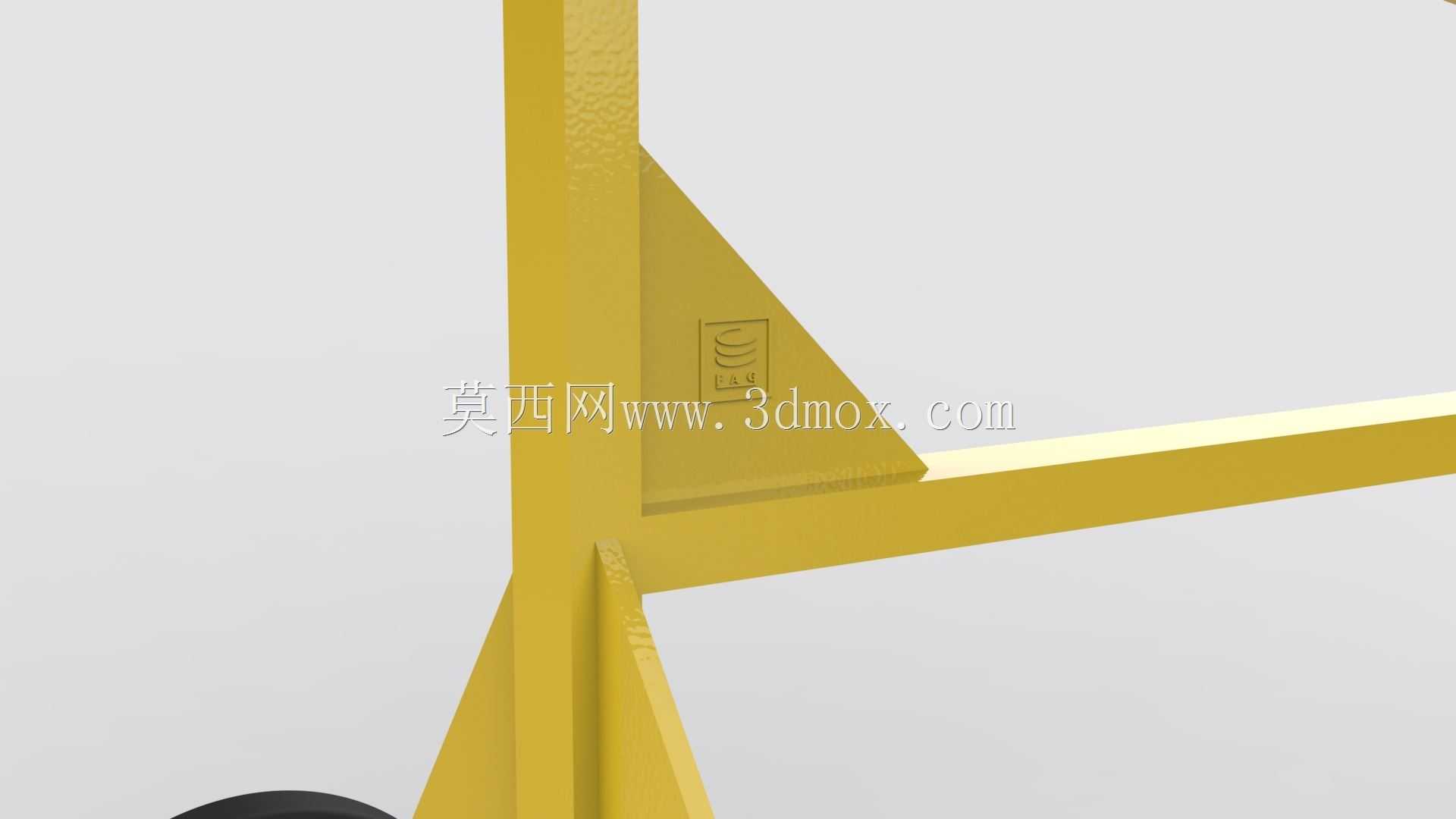

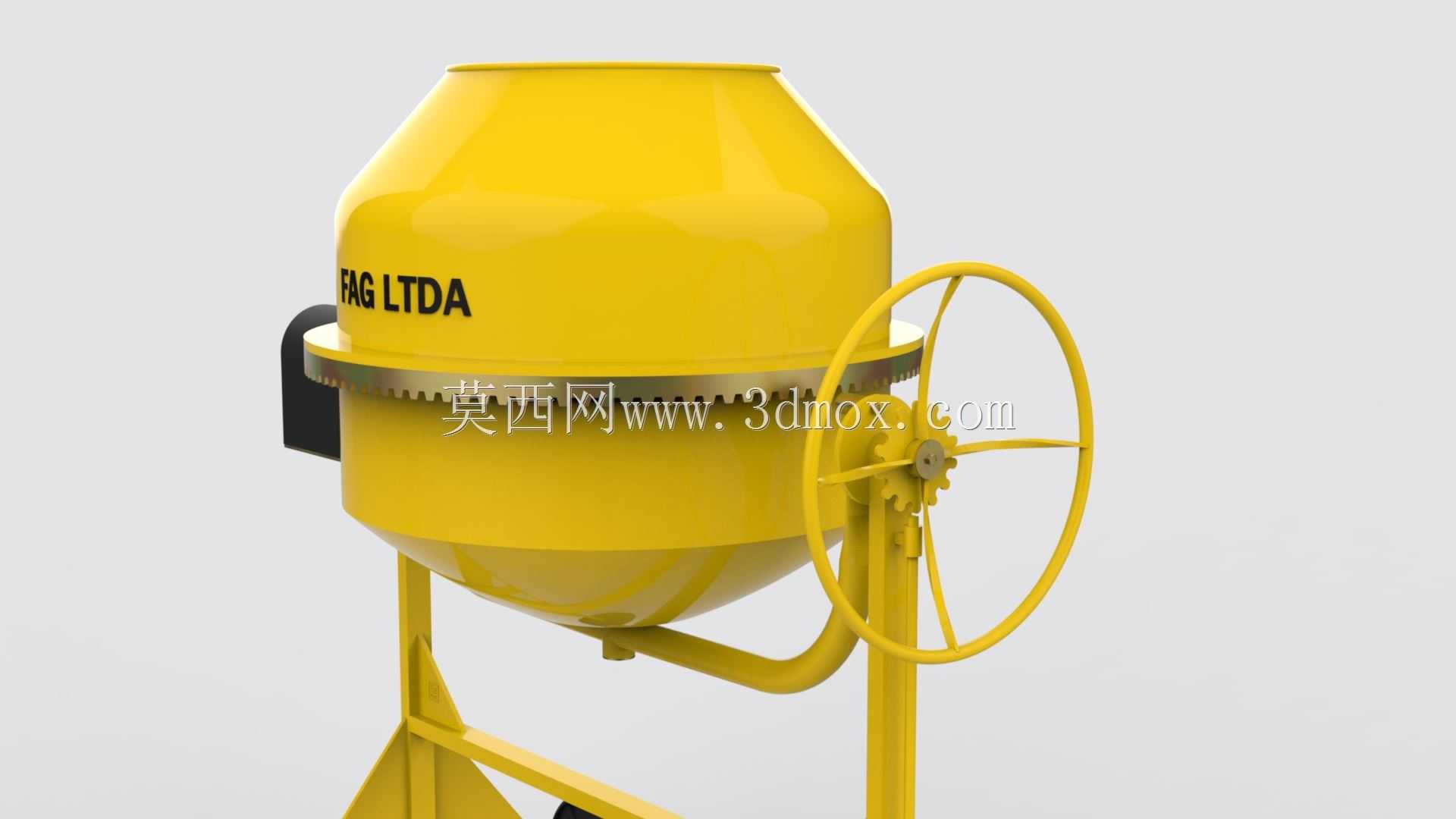

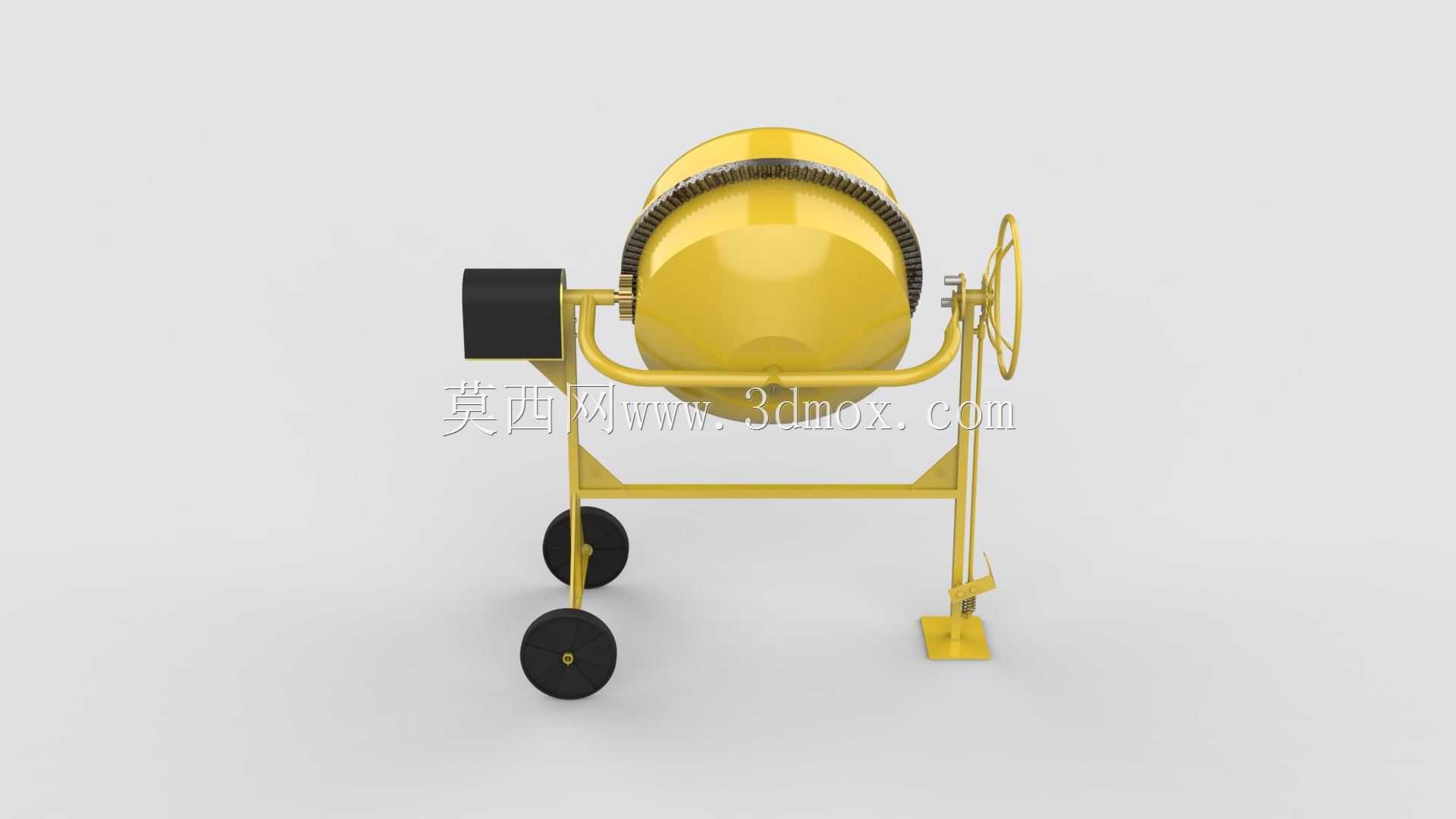

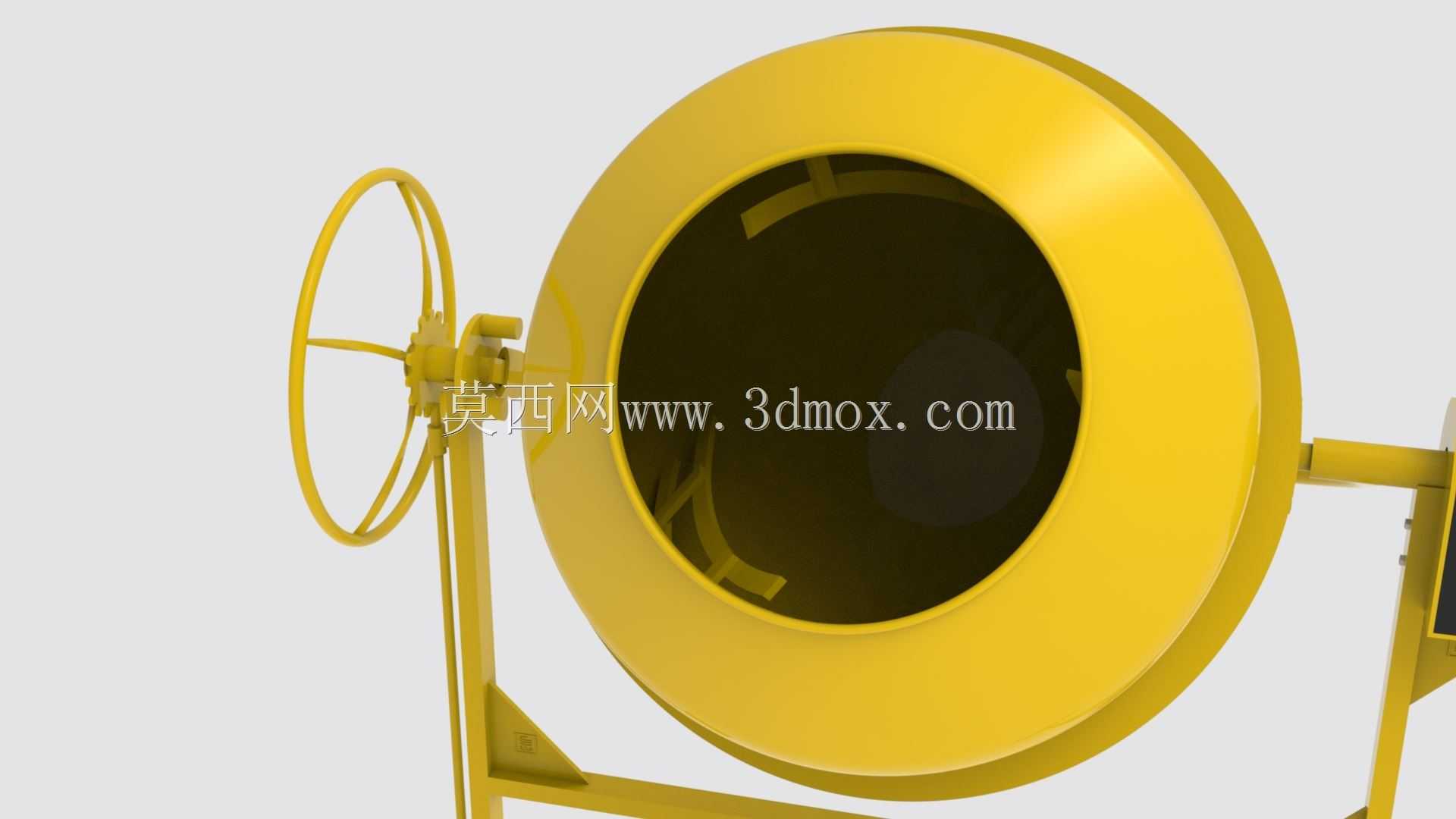

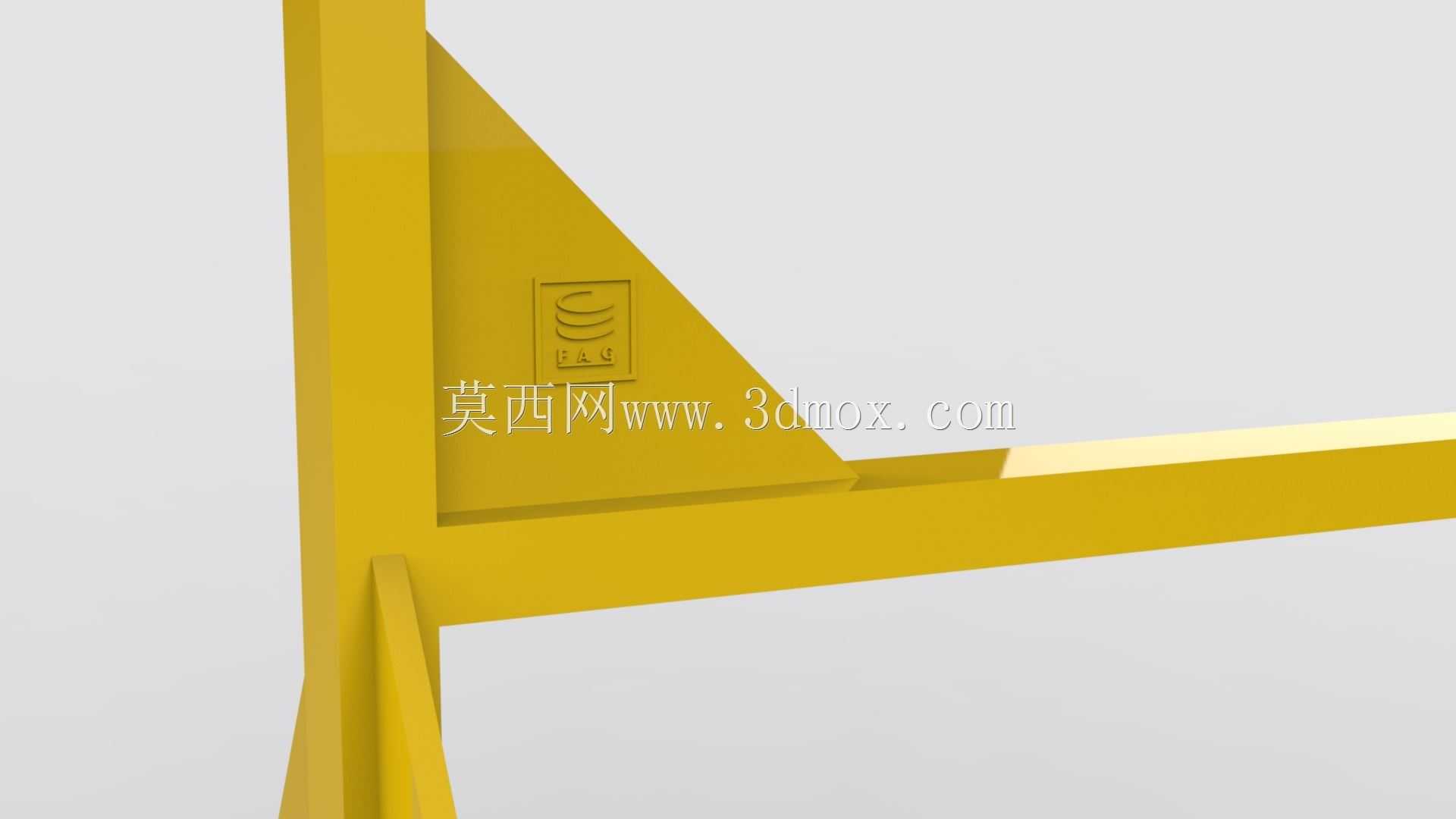

　　结构简单可靠，故障点极少，非常适合户外无专业维护条件的作业场景。滚筒的支撑框架采用型钢焊接成型，整体为三角稳定结构，前端设置可调节高度的支撑支腿，设备就位时将支腿放下撑实地面，抵消搅拌作业时的振动载荷，避免设备移位；转场时将支腿抬起，依靠后方的两个脚轮承载整机重量，配合框架上的推手部位就能快速移动，支腿的高度调节范围覆盖了常见工地不平整地面的高差补偿需求，不需要额外垫设方木就能调平设备。滚筒侧面设置了手摇式转向调节手轮，通过蜗轮蜗杆机构和滚筒支撑架连接，转动手轮就能调整滚筒的倾斜角度，既可以在加料时将筒口调至低位方便投料，搅拌时调至合适倾角保证拌合效率，出料时调整角度控制出料流速，蜗轮蜗杆的自锁特性可以让滚筒停留在任意调整好的角度，

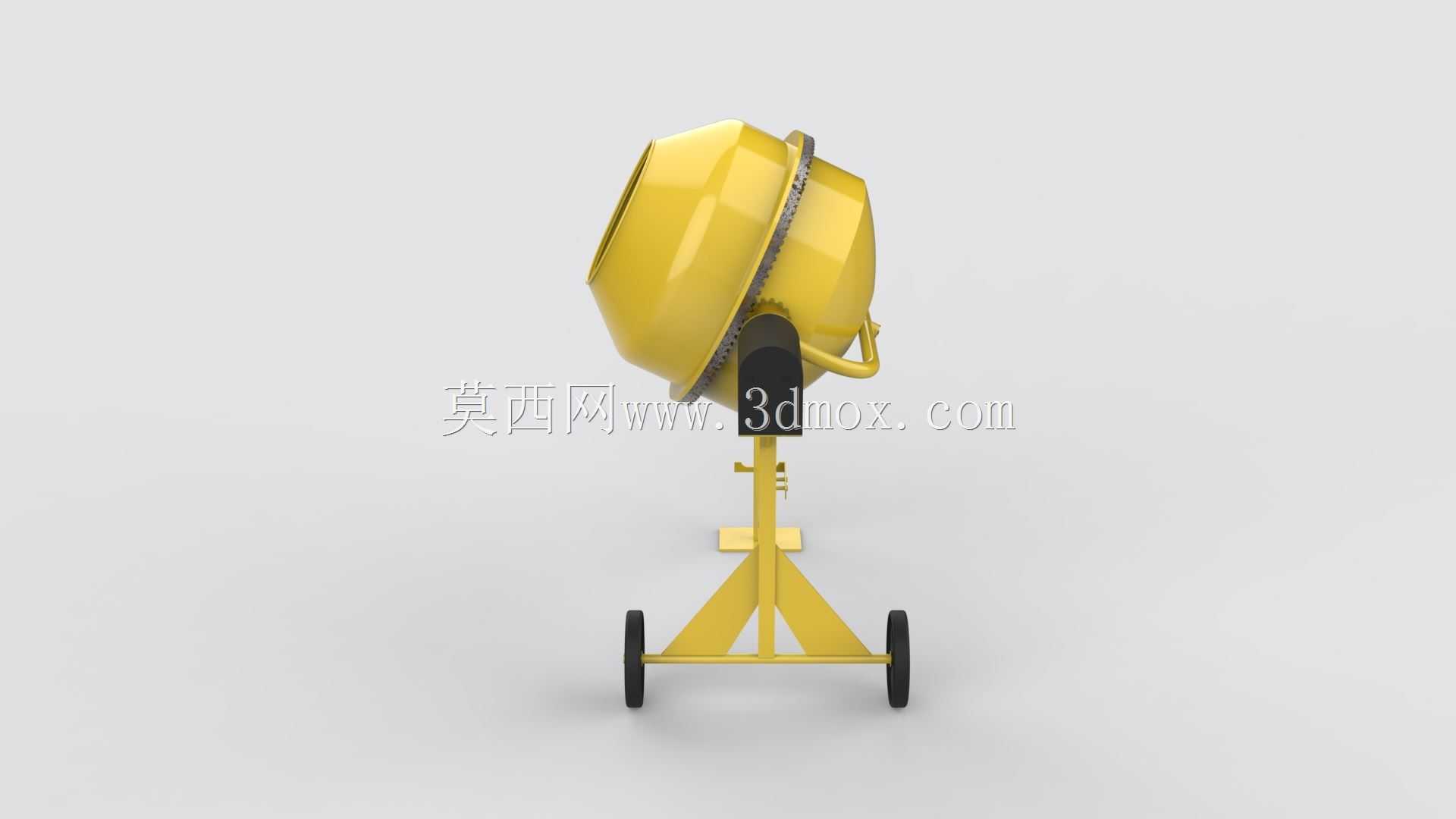

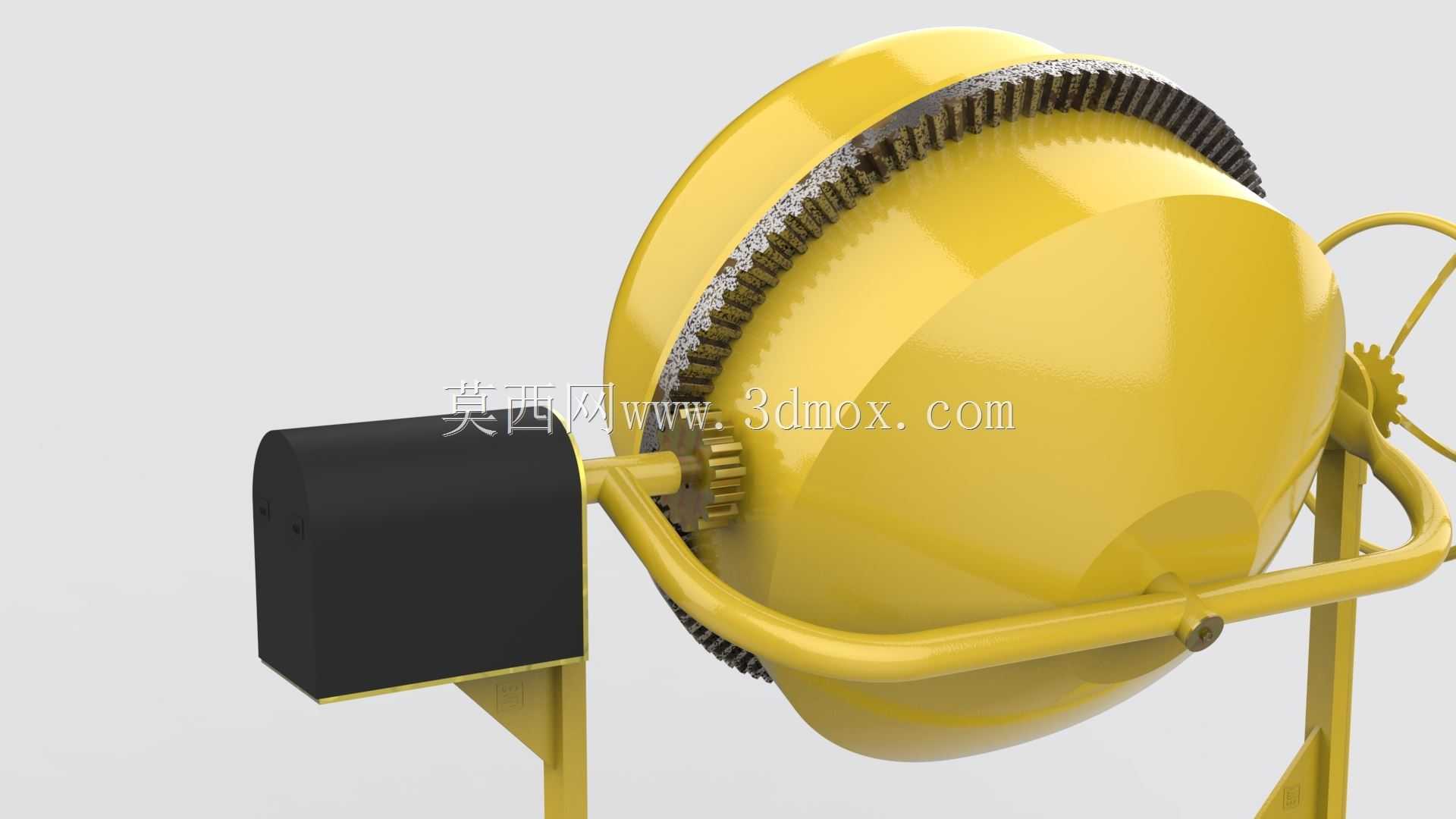

　　不需要额外设置锁止机构，操作省力且安全可靠。驱动部分采用电机搭配减速机构的布局，动力单元安装在滚筒后方的支架上，通过橡胶摩擦轮驱动滚筒外圈的滚道转动，这种摩擦传动的设计相比齿轮传动有更好的过载保护能力，一旦筒内卡入大块石料或者投料过载，摩擦轮会出现打滑，不会打坏传动部件，后期维护只需要更换摩擦轮的橡胶套即可，维护成本极低。设备的外形尺寸经过优化，整体宽度控制在0.8米以内，长度不超过1.6米，高度在1.5米左右，不管是乡村狭窄的入户路，还是小区内的维修作业通道，都能顺利通行，不需要拆解转运；安装边界上，设备作业时只需要预留前方1米的出料操作空间，侧面0.5米的手摇操作空间即可，不需要额外的固定预埋件，接上电源就能投入使用，

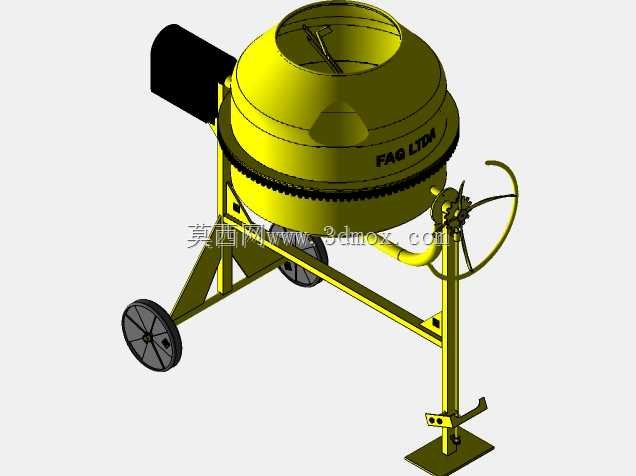

　　转场时不需要拆解任何部件，整体推移就能完成位置转移。从实际使用的功能特性来看，这类小型搅拌设备的单次拌合容量适配小批量作业需求，每次出料刚好满足小范围浇筑的用量，不会出现混凝土长时间放置初凝浪费的问题；滚筒的转速经过匹配设计，既保证物料拌合均匀度，又不会因为转速过高导致物料离析，拌和好的混凝土和易性满足常规施工要求；整机的所有转动部位都设置了简易的防护结构，避免作业时衣物、工具卷入转动部位，符合工地作业的基本安全要求。在三维建模过程中，这类设备的结构还原需要重点关注几个配合部位的尺寸匹配：一是滚筒滚道和摩擦驱动轮的接触间隙，要保证转动时无卡滞、无过度打滑；二是手摇调节机构的转动行程，要覆盖滚筒从加料位到出料位的全角度范围；三是支腿的调节行程和脚轮的安装高度匹配，保证支腿收起时脚轮能完全承载，支腿放下时脚轮完全离地不受力；四是框架的焊接节点强度校核，要能承受满载搅拌时的交变载荷，避免长期使用出现框架开焊变形。这类设备的结构设计没有冗余的复杂功能，所有部件都服务于“小批量拌合、灵活转场、低维护成本”的核心需求，非常适合零散施工场景下的混凝土拌制作业，相比人工拌合效率提升数倍，拌合质量也更稳定，相比大型搅拌设备的使用成本更低，进场灵活性更强，是小型工程作业里非常实用的机具类型。
