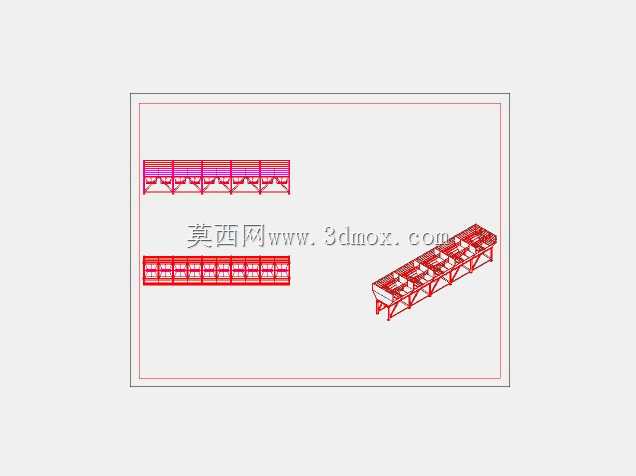

多仓式骨料配料称重输送装置结构

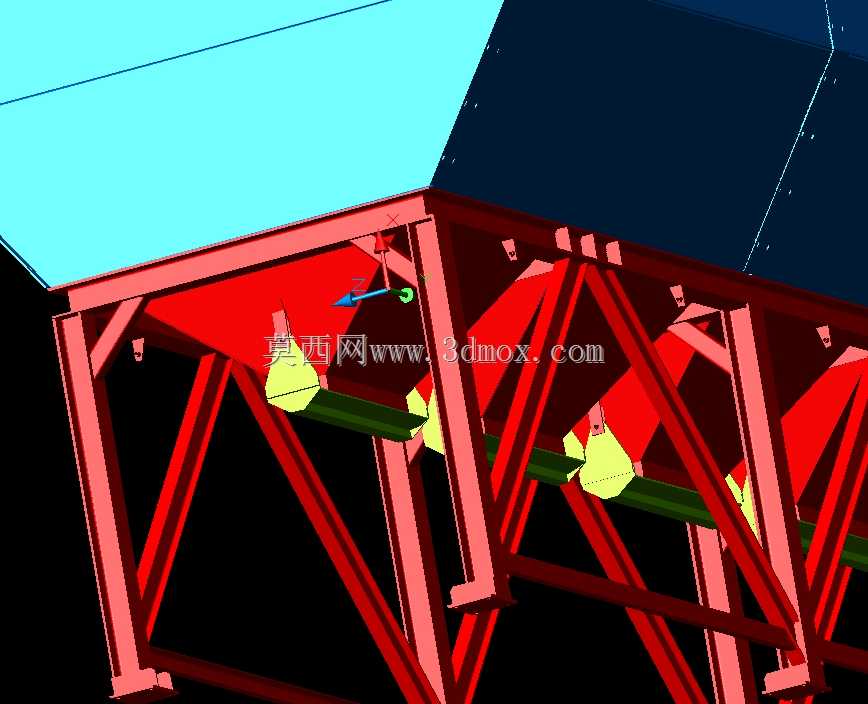

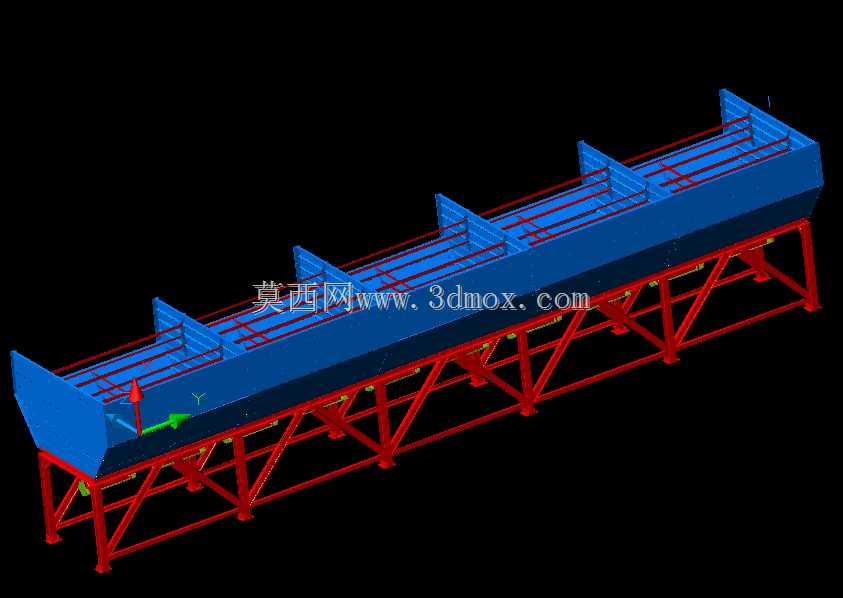

　　在商混站、预制构件厂的骨料预处理环节，这类多仓并列的配料装置是衔接原料堆场与搅拌主机的核心中转单元，日常承担砂石、碎石等不同粒径骨料的暂存、计量与输送给料任务，直接决定混凝土配比的精度与整线生产节拍。从结构布局来看，装置采用多仓一字排开的排布方式，每个独立料仓上部为敞口受料段，侧壁设置倾斜导料板，避免骨料卸料时出现卡料、积料死角，料仓内壁的倾斜角度匹配砂石物料的自然安息角设计，保证物料依靠自重就能顺畅下滑至下部出料口，不需要额外增设内壁振动器就能满足常规粒径骨料的落料需求，减少后期运维的易损件数量。下部支撑采用桁架式钢结构焊接框架，主受力杆件采用型钢拼接，斜向支撑按照受力传导路径布置，既可以承受满仓状态下骨料的竖向静载荷，

　　也能抵消装载机上料时的侧向冲击载荷，框架底部预留了与地面基础预埋板连接的安装孔位，安装时需要保证整体框架的水平度偏差控制在允许范围内，避免料仓倾斜导致物料偏载、出料不畅的问题。每个料仓的出料段对应独立的计量输送单元，可根据预设配比分别完成不同种类骨料的称重计量，计量完成后统一汇集到下部的横向输送结构，将配好的骨料输送至搅拌主机进料口，这种分仓独立计量的结构可以有效避免不同粒径骨料混料，保证配比误差控制在工程允许范围内。设计过程中首先需要核算单仓的有效容积，匹配整站的小时产能，避免料仓容积过小导致频繁补料影响生产效率，或是容积过大造成钢结构载荷冗余、浪费材料；料仓的侧壁防护结构采用波纹型板材拼接，既可以提升侧壁的抗变形能力，

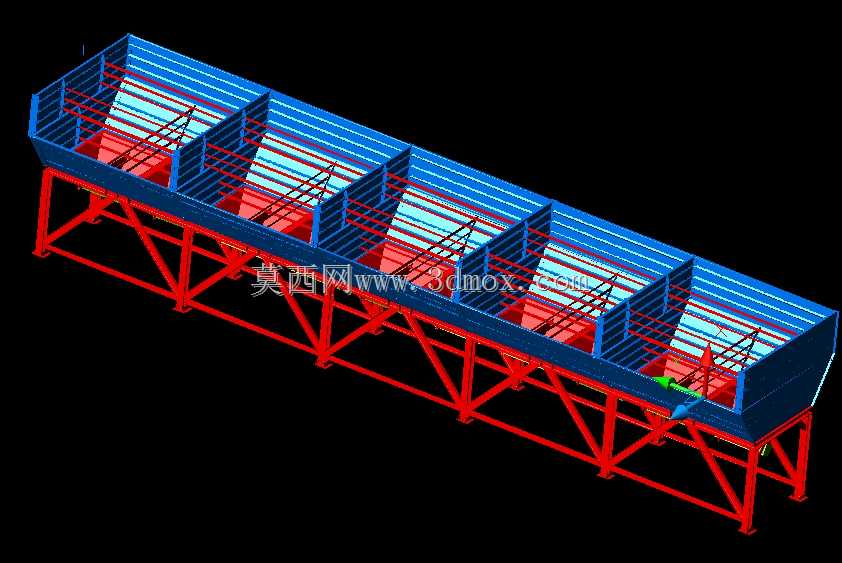

　　也能减少骨料下落时对仓壁的直接冲刷磨损，延长仓体使用寿命。相邻料仓之间设置分隔挡板，挡板高度高出料仓上沿一定距离，防止装载机上料时不同种类骨料混仓，影响配比精度。料仓上部的敞口段预留了与上料输送机对接的安装位置，既可以配合装载机直接卸料，也能适配斜皮带输送机的自动上料工况，适配不同规模场站的上料模式。装置的整体安装边界需要结合场站的整体布局确定，长度方向根据仓体数量确定，宽度方向需要预留检修通道，保证后期运维人员可以顺畅到达每个出料单元进行检修、易损件更换，高度方向需要匹配下部输送设备与上部上料设备的衔接尺寸，避免出现物料转运的落差过大导致骨料离析，或是落差过小出现干涉的问题。出料口的闸门结构采用弧形门设计，

　　开合过程中不会被骨料卡滞，闸门的驱动件布置在仓体外侧，避免与物料直接接触造成磨损，同时方便后期维护更换。整个桁架支架的杆件连接位置采用满焊工艺，焊接完成后需要做应力消除处理，避免长期受载出现焊缝开裂的问题，支架表面做防腐涂装，适应户外场站的露天作业环境，减少雨水、潮气对钢结构的锈蚀影响。在实际使用场景中，这类装置可以根据生产需求灵活调整仓体数量，适配两仓、三仓、四仓甚至更多仓的配置，满足不同配比混凝土的骨料配料需求，每个仓的出料速度可以单独调整，匹配不同物料的流动性差异，比如流动性较好的卵石可以适当加快出料速度，流动性稍差的碎石可以调整闸门开度控制出料流速，保证计量精度。料仓内部不需要额外设置衬板，依靠导料板的角度设计就能保证物料顺畅流动，减少了后期衬板更换的维护成本，同时整体结构没有复杂的传动部件，日常运维只需要定期检查焊缝连接情况、闸门开合灵活性即可，运维难度较低。
