在小型自动化输送、精密检测转台、桌面级实验设备这类对安装空间有严格限制的传动场景里,传统同轴减速器的轴向尺寸往往会挤占设备内部的有效布局空间,而这款平行双轴布置的齿轮减速结构,正是针对这类窄空间安装需求做的定向设计。从实际使用场景来看,这类减速结构常被集成在小型物料分拣线的驱动端、实验室精密搅拌装置的动力输入端,或是小型角度调节平台的传动链路中,核心作用是匹配高转速低扭矩的动力源输出特性,将输入的高转速通过齿轮副的啮合传动,转化为低转速大扭矩的输出动力,满足末端执行件对输出扭矩、运转转速的实际需求。

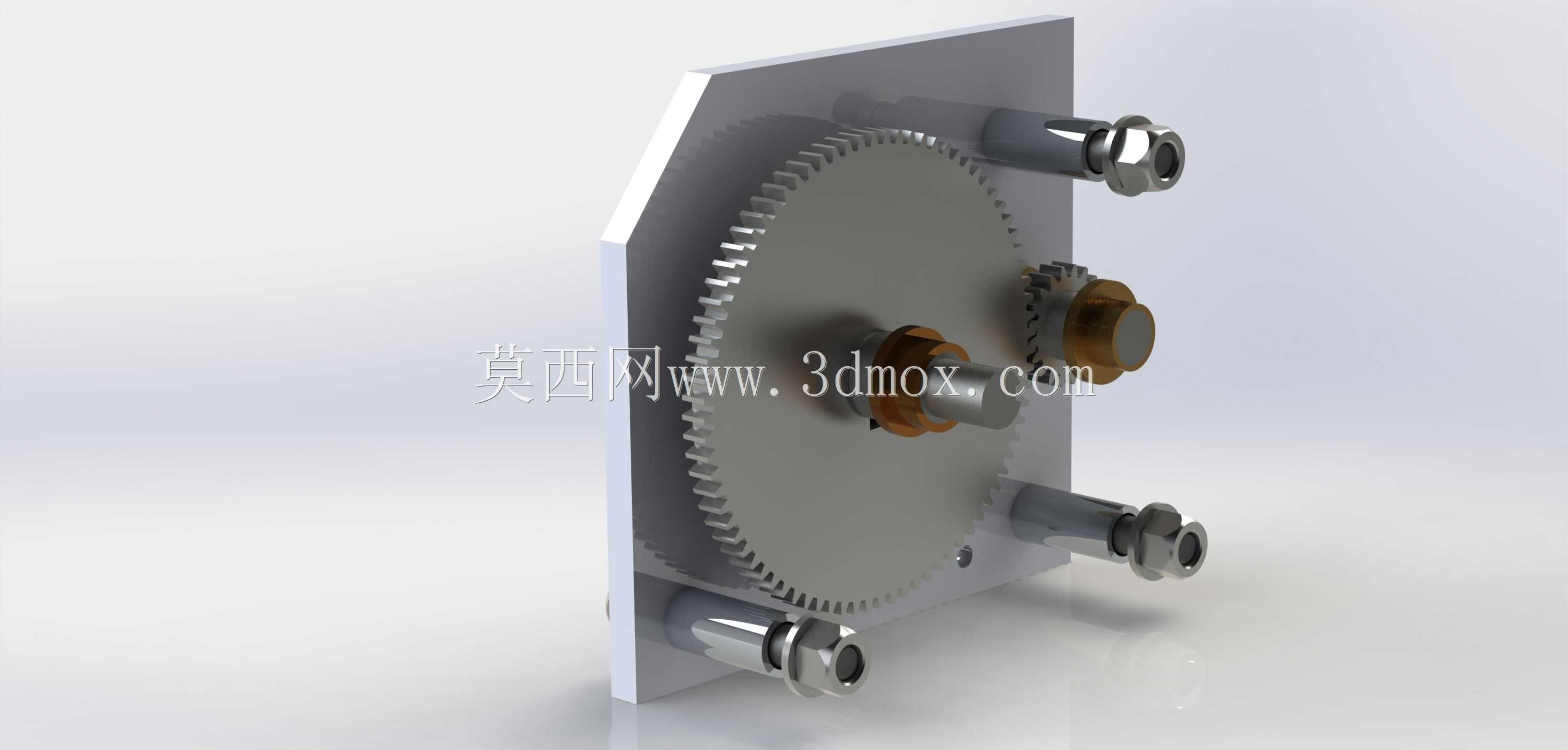

设计之初首先要敲定的是传动比的分配逻辑,这款结构采用单级大传动比齿轮啮合方案,输入轴与输出轴平行布置在两块平行安装立板之间,主动小齿轮与从动大齿轮的齿宽、模数完全匹配啮合间隙,既保证足够的齿面接触强度,又不会因为齿轮尺寸过大导致整体结构臃肿。两块平行的金属立板作为整个减速结构的承载基体,所有轴系、紧固件都安装在这两块立板上,立板上的轴孔位置公差直接决定了齿轮啮合的侧隙大小,设计时轴孔的同轴度、平行度公差都控制在IT7级以内,避免运转过程中出现齿面偏载、卡滞甚至打齿的问题。

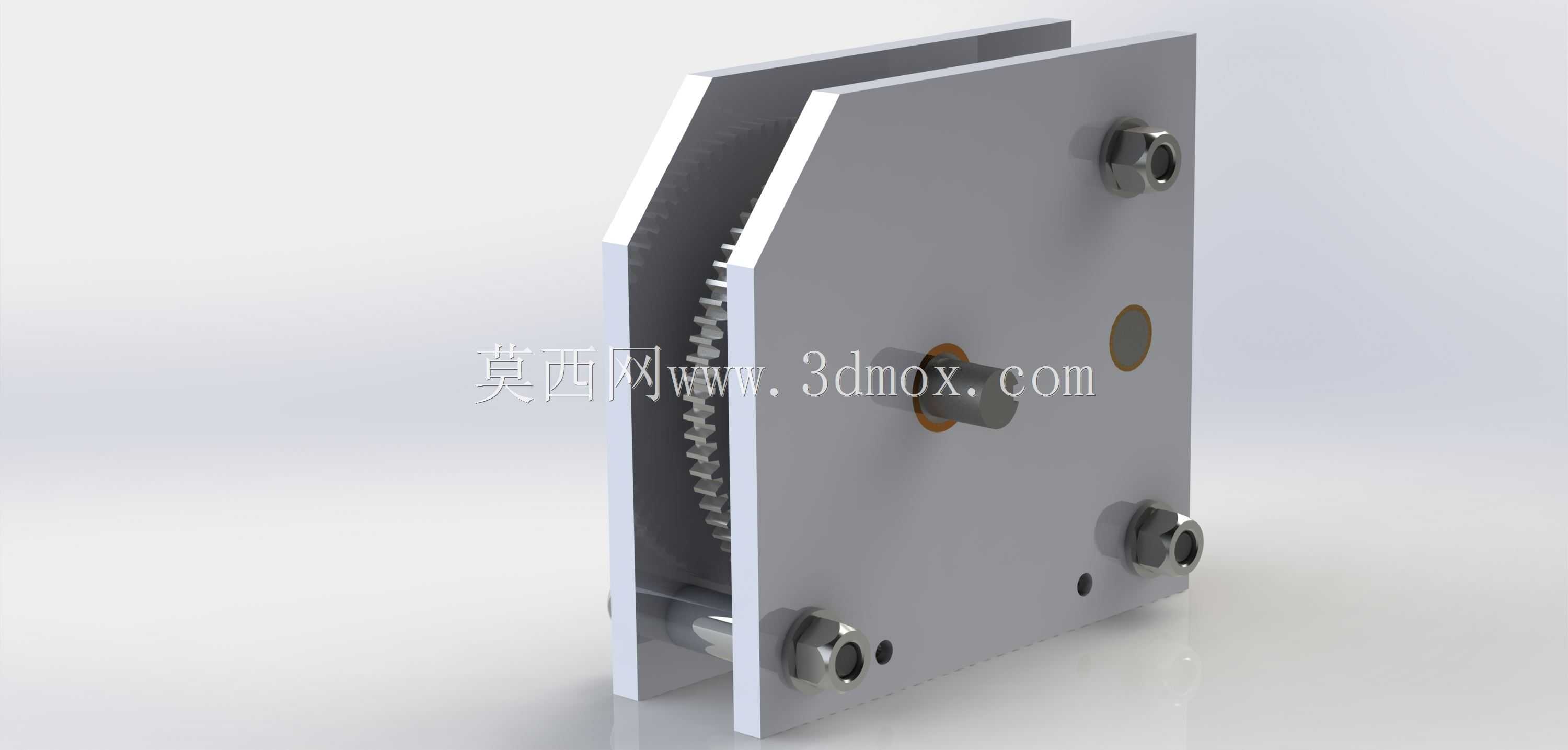

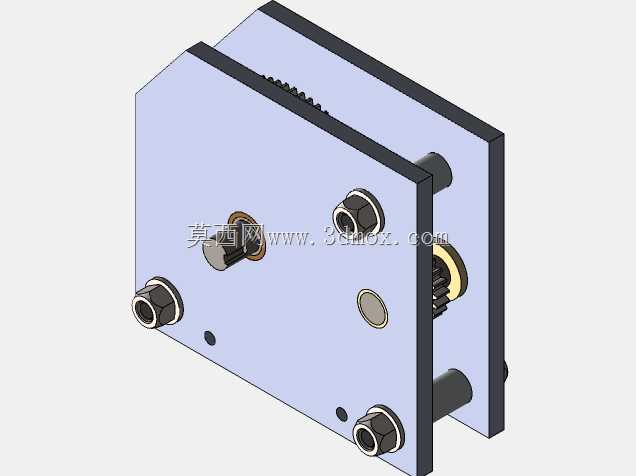

从安装边界来看,整体结构采用薄型板式布局,两块立板的间距刚好覆盖齿轮的齿宽尺寸,没有多余的外凸结构,输入轴从立板一侧伸出,用于连接驱动电机的输出轴,输出轴从立板另一侧伸出,用于连接末端负载,立板上预留的三个内六角安装孔位呈三角分布,既可以通过螺栓直接固定在设备的安装基板上,也可以搭配转接法兰适配不同的安装面,整体厚度方向的尺寸控制在极小范围内,能够嵌入到设备侧板之间的狭窄间隙中,不会额外占用设备的外部空间。
功能特性上,这款减速结构采用开式齿轮传动布局,没有额外的密封壳体,一方面进一步压缩了整体结构的体积与重量,另一方面也方便日常运维时检查齿面的磨损情况、补充润滑脂,适合在洁净度较高、没有大量粉尘油污的室内工作环境中使用。齿轮副采用直齿圆柱齿轮设计,加工难度低,装配时不需要调整轴向啮合位置,对装配人员的技术要求更低,传动过程中没有轴向力,轴系只需要承受径向的啮合载荷,因此轴端的支撑结构可以采用简单的滑动轴承配合,不需要额外配置角接触轴承来抵消轴向力,进一步简化了结构、降低了制造成本。
实际选型适配时,需要注意输入轴的直径与驱动电机输出轴的匹配性,这款结构的输入轴端预留了紧定螺钉孔,可以通过紧定螺钉直接锁紧电机轴,不需要额外配置联轴器,进一步缩短了动力端的整体轴向尺寸。输出轴端同样预留了标准的平键槽,能够直接同步带轮、链轮或是联轴器连接末端负载,扭矩传递过程中不会出现打滑的问题。立板上的减重孔并非随意开设,位置都避开了轴孔、安装孔的应力集中区域,在保证立板结构刚度的前提下尽可能减轻整体重量,对于需要安装在移动部件上的应用场景,比如小型直线滑台的驱动端、移动检测探头的调节机构,更轻的重量能够降低移动负载,提升动态响应速度。
设计过程中还需要考虑齿轮啮合的侧隙调整问题,其中一个轴孔在立板上设计了微小的偏心调节余量,装配时可以微调轴的中心距,将齿轮啮合的侧隙控制在合理范围内,既不会因为侧隙过大导致传动回程误差超标,也不会因为侧隙过小导致运转阻力过大、齿面磨损加快。所有外露的紧固件都采用内六角圆柱头螺钉,螺钉头完全沉入立板的沉孔内,不会在立板外侧形成凸起,避免安装时与周边设备部件发生干涉。从实际运转表现来看,这款减速结构在额定负载下运转平稳,没有明显的振动与异响,直齿传动的传动效率能够保持在95%以上,动力损耗极小,适合连续运转的工作场景。
