金属聚合物棒火焰燃烧性能测试装置

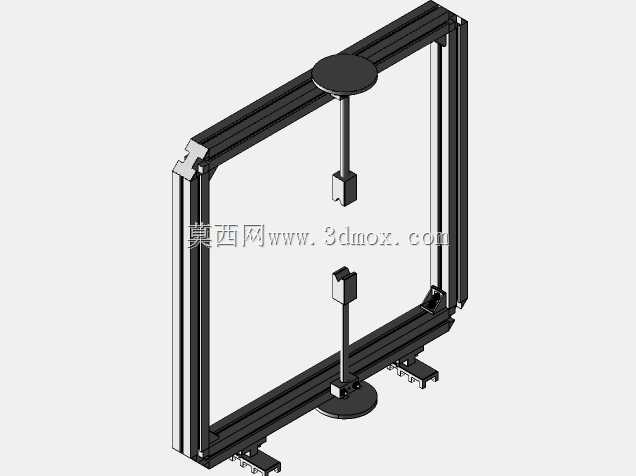

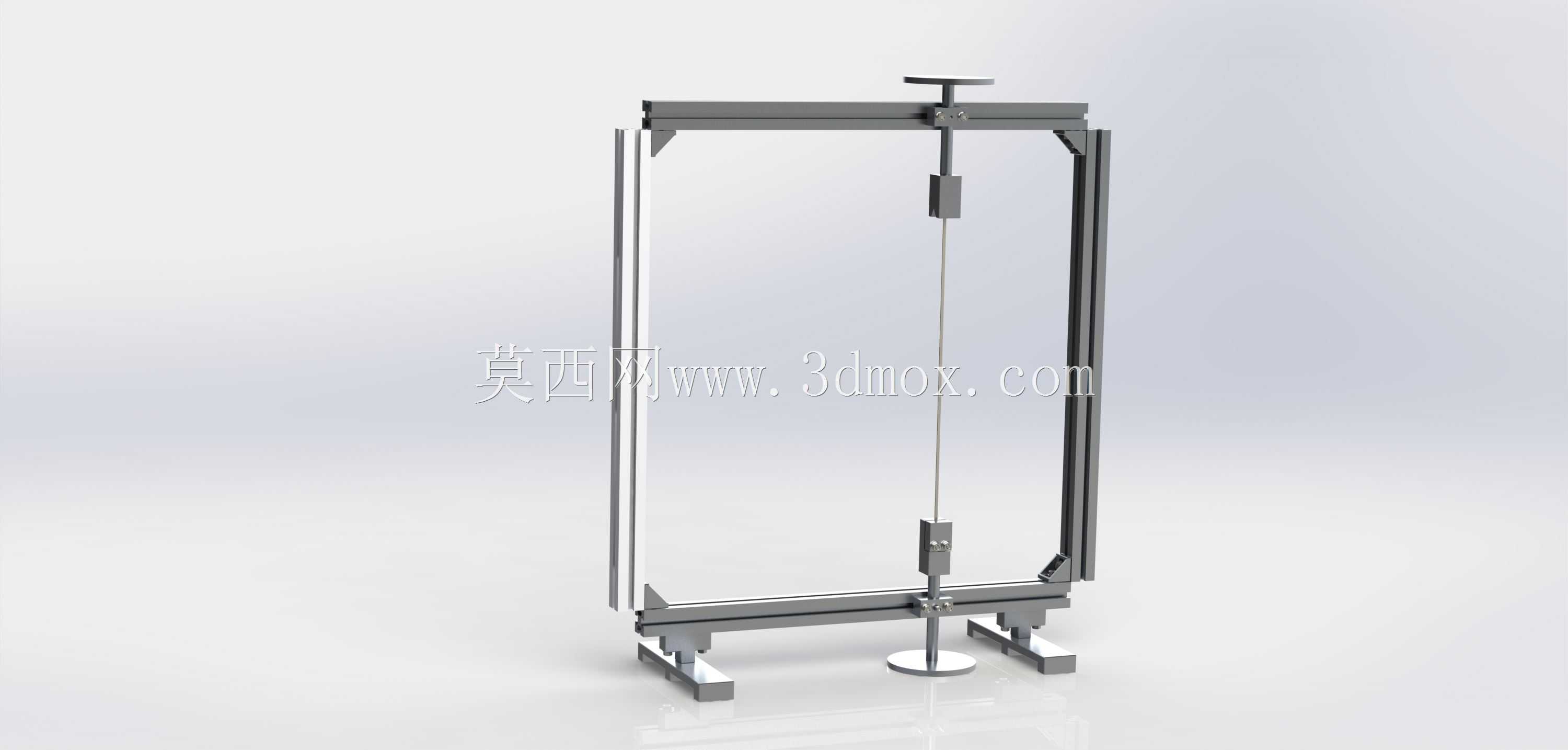

　　在材料阻燃性能检测领域，这类针对金属、聚合物棒材的火焰测试装置，是实验室开展材料耐燃等级评定、燃烧特性参数采集的核心工装，日常多部署在第三方检测实验室、材料研发企业的性能测试工位，也会出现在高校高分子材料、金属材料专业的教学实验场景中，用来获取棒状试样在固定火焰作用下的燃烧速率、熔滴特性、火焰蔓延长度等关键数据，为材料配方优化、产品阻燃合规性判定提供实测支撑。从结构设计逻辑来看，整套装置采用框架式立式布局，主体支撑结构选用矩形截面金属型材拼接成型，四根竖向型材作为主承力立柱，上下两端通过横向型材连接形成稳定的矩形框架，底部配置四个可调式支撑脚，可通过旋转脚座调整整个框架的水平度，避免试样安装后出现倾斜，

　　保证火焰作用点与试样的相对位置精度，支撑脚的调节行程预留了15mm的余量，可适配实验室不同平整度的试验台面，安装时无需额外加工预埋基础，直接放置在平整的水泥台或防火试验台上即可完成固定。试样夹持机构分为上下两个部分，顶部夹持组件安装在框架上横梁的中部，配套了可竖向调节的锁紧手轮，转动手轮即可带动夹头沿竖向导轨上下移动，适配不同长度的棒状试样，夹头采用V型槽结构配合侧面锁紧螺钉，可装夹直径3mm到20mm范围内的圆形棒材，装夹时无需额外加工试样端头，直接将试样上端插入V型槽拧紧螺钉即可完成固定；底部夹持组件安装在框架下横梁的对应位置，与顶部夹头保持同轴度，同轴度公差控制在0.5mm以内，避免试样装夹后出现弯曲偏斜，

　　底部夹头同样采用可调式结构，可根据试样长度微调竖向位置，装夹完成后试样处于垂直悬空状态，四周无遮挡，保证火焰作用时空气流通顺畅，符合燃烧测试的环境要求。火焰施加组件安装在框架下部的横向导轨上，可沿水平方向调整位置，配套的定位盘可固定燃烧器的安装高度，保证火焰外焰刚好接触试样的预设作用点，燃烧器的安装座预留了标准接口，可适配不同规格的本生灯或喷灯，满足不同测试标准下的火焰参数要求。整套装置的外形尺寸控制在长800mm、宽400mm、高1200mm的范围内，安装时仅需预留周边300mm的操作空间，方便试验人员装夹试样、调整火焰位置、观察燃烧状态，框架后侧预留了传感器安装位，可加装温度传感器、位移传感器来采集燃烧过程中的温度变化、

　　试样形变数据，拓展装置的测试功能。设计过程中充分考虑了试验过程的安全性，所有与火焰可能接触的结构部件都采用耐高温金属材质制作，避免长时间高温烘烤出现结构变形，框架的竖向型材上预留了刻度标识，可直接读取火焰蔓延的长度数值，减少试验过程中的测量误差，上下夹头的锁紧力经过反复验证，既可以保证试样在燃烧过程中不会出现滑落，也不会因为锁紧力过大夹碎脆性聚合物试样。在实际使用过程中，试验人员可根据不同的测试标准，调整火焰的作用时间、火焰与试样的接触角度，整套结构没有复杂的传动部件，日常维护仅需定期清理夹持部件上的燃烧残留物、检查支撑脚的水平度即可，维护成本极低，结构稳定性强，可长时间连续开展多组试样的测试工作，不会因为结构松动影响测试结果的准确性。
