粘性榴弹发射装置结构三维造型

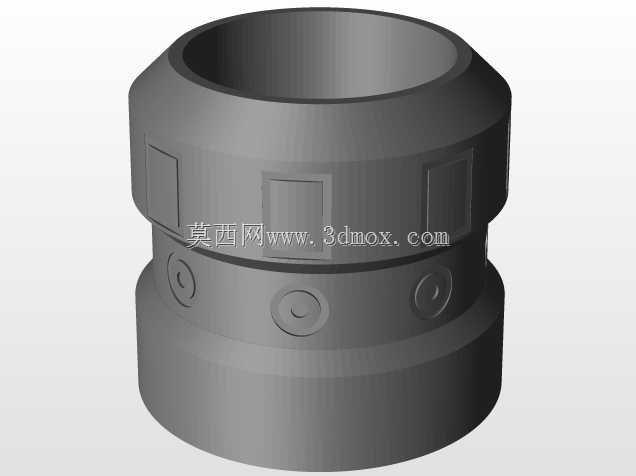

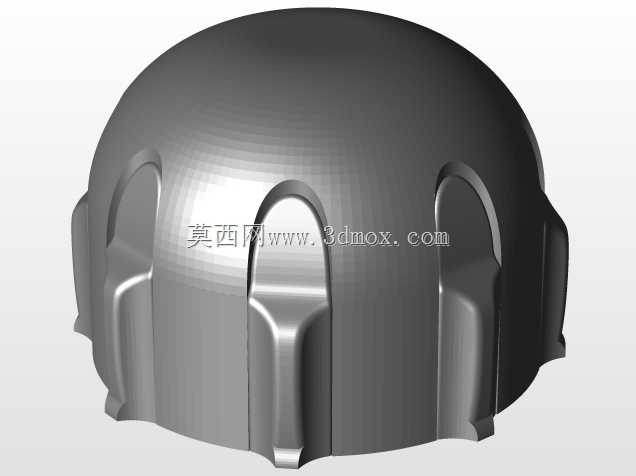

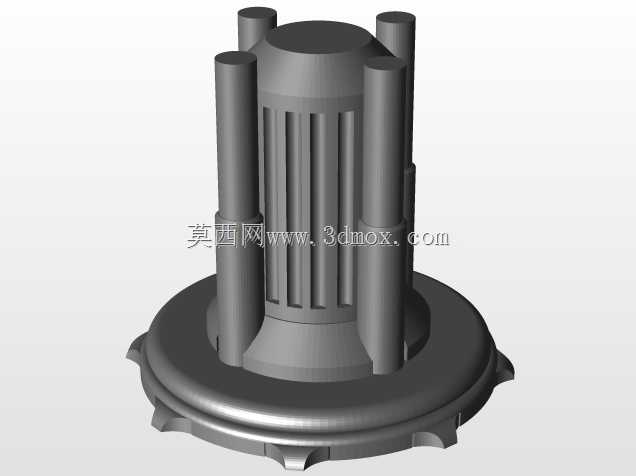

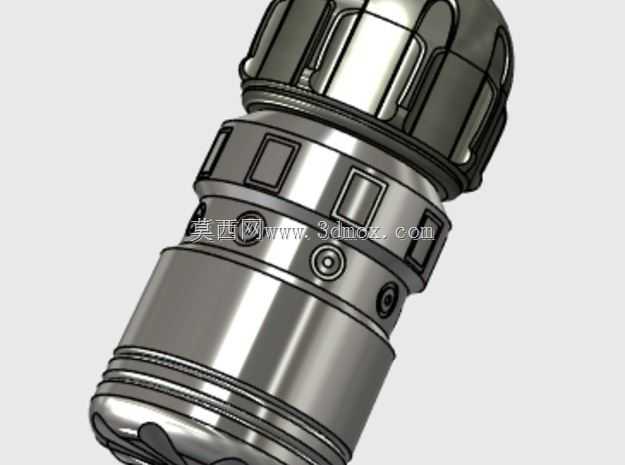

　　这类粘性榴弹发射装置的三维造型，核心服务于战术模拟训练、影视道具制作以及战术装备概念验证场景，在实际应用中，这类装置并非直接用于实战装备加工，更多是作为结构验证载体，适配非致命性战术装备的研发前期构型推演，也可用于真人CS场地的道具复刻、军事主题展馆的展陈模型制作，部分文创周边开发也会参考这类结构做等比例缩放的手办原型。从功能特性来看，该装置整体采用分段式筒状结构，上部为容纳粘性榴弹的弹舱段，外表面设置的多道纵向凸起防滑筋，既可以提升手持握持时的摩擦力，避免佩戴战术手套操作时出现打滑，也能在结构上强化弹舱段的壳体强度，减少跌落、碰撞时出现壳体开裂的概率。中部的衔接环带是整个装置的结构受力核心，环带上预留的两个圆形定位凹点，

　　对应内部的旋转锁定机构，当弹舱装填完成后，旋转上部弹舱即可通过定位凹点匹配内部锁舌，实现弹舱与发射段的可靠固定，避免携行过程中出现弹舱松脱、弹药滑落的问题。下部的发射主体段做了等直径的圆柱构型，表面设置的多道环形凹槽，一方面是用于缠绕防滑橡胶套的定位槽，提升单手握持发射时的贴合度，另一方面环形凹槽也能在结构上抵消部分发射时的后坐力传导，避免握持位置出现应力集中导致的壳体变形。从设计思路层面，整个造型完全遵循手持发射装置的人机工程逻辑，整体直径控制在适合成年人单手握持的尺寸范围内，上部弹舱的圆弧过渡端头，没有任何尖锐棱角，既可以避免携行时勾挂战术装具的织带，也能在模拟对抗中减少磕碰造成的人员受伤。结构分段处的配合间隙做了均匀化处理，

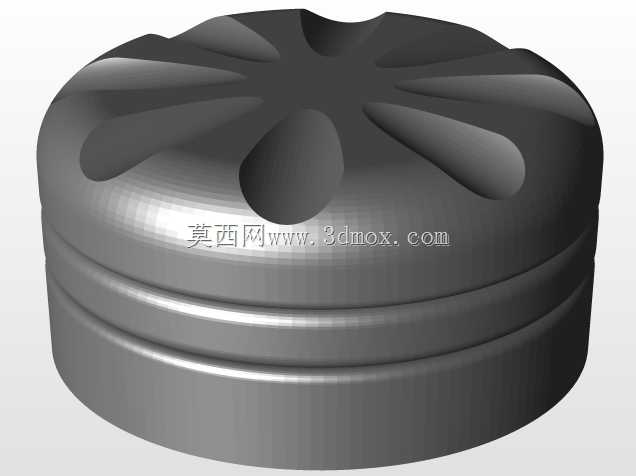

　　每一段衔接位置的台阶高度都控制在1mm以内，既保证了旋转操作时的顺畅度，也不会因为间隙过大出现结构晃动、整体刚性不足的问题。在外形尺寸与安装边界上，整体高度适配常规战术装具的快拔套尺寸，最大外径不超过65mm，可以直接适配市面上通用的40mm榴弹快拔套安装位，不需要额外定制携行装具；底部的发射端接口做了标准的圆柱直边设计，可直接匹配通用的触发式发射底座，不需要额外做结构转接。整个造型的壁厚设计遵循等强度原则，弹舱段因为需要容纳弹药、承受装填时的挤压力，壁厚设置为3mm，中部衔接环带因为要承受旋转锁定的剪切力，局部壁厚加厚到4.5mm，下部握持段因为主要承受手持力与后坐力传导，壁厚设置为2.5mm，

　　在保证整体结构强度的前提下尽可能控制整体重量，避免长时间握持出现手部疲劳。外表面的所有凸起结构都做了R2以上的圆角过渡，没有任何直角锐边，既符合3D打印制作的工艺要求，减少打印过程中的支撑用量，也能提升实际使用时的操作安全性。从结构验证的角度，这个三维造型可以直接用于3D打印制作功能验证样件，测试弹舱旋转锁定的顺畅度、握持手感的贴合度，也可以在中部衔接段的内部预留空间加装电子触发模块，改装为声光模拟发射的训练道具，不需要对整体外形做大幅度修改。在影视道具制作场景中，这个造型的细节还原度足够支撑近景拍摄需求，表面的防滑筋、定位凹点、环形凹槽等细节，不需要额外做后期补刻就能达到实拍的质感要求，整体分段式结构也方便道具组做内部改装，加装烟雾触发、发光特效等模块，不需要破坏整体外形的完整性。
