蝙蝠侠飞镖造型影视道具结构设计

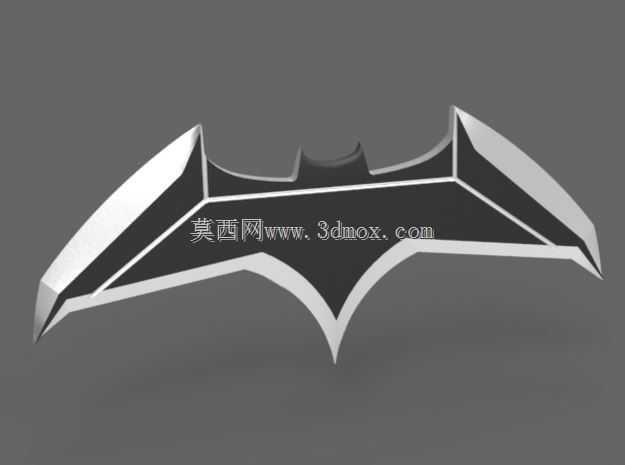

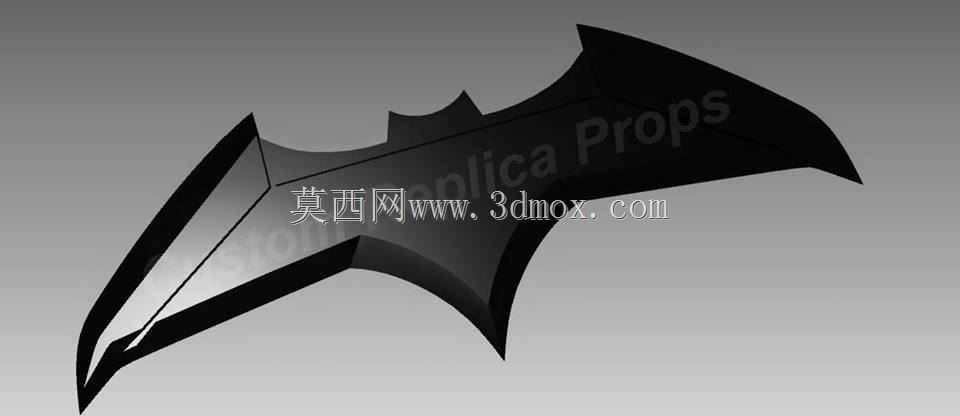

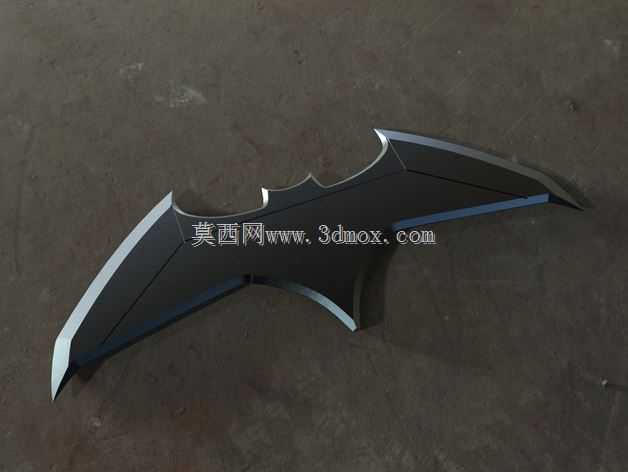

　　该造型件的设计初衷是服务于影视周边道具制作与cosplay装备场景，同时也可作为创意桌面摆件、3D打印爱好者的练手制作素材，在结构设计阶段首先考虑了手持握持的贴合度，整体轮廓采用对称式蝙蝠翼造型，边缘做了钝化处理，避免实际制作后出现尖锐棱角造成划伤，适配日常展示与手持使用的安全需求。从结构特性来看，整个零件为薄壁一体化结构，没有额外的拼接卡扣或装配位，打印完成后无需二次组装即可直接使用，表面为光滑曲面过渡，没有细小的凸台或深槽结构，既降低了FDM打印时的支撑用量，也减少了后期打磨抛光的工作量，对于光固化打印工艺来说，这种连续曲面的成型精度更容易把控，不会出现局部细节断层的问题。设计过程中参考了影视原作中蝙蝠飞镖的视觉比例，

　　同时结合实际手持使用的尺寸边界做了适配调整，整体翼展控制在成年人手掌可完全握持的范围，厚度方向做了渐变处理，中心握持区域厚度略高，保证手持时的结构强度不会因为受力出现弯折，翼尖位置厚度逐步收窄，还原原作的锐利视觉效果同时，通过圆角过渡避免实际使用中的安全隐患。在安装与适配场景上，该零件不需要额外的安装基座，既可以单独作为摆件放置，也可以在背部预留粘贴位加装磁片，作为冰箱贴、装饰磁贴使用，若用于cos道具场景，可在中心位置加装绑带孔位，方便固定在手腕或腰带上作为装备配饰，不同使用场景下不需要对主体结构做大幅修改，仅需根据需求调整局部的孔位或粘贴区域即可。从结构强度的角度考虑，整个造型的应力集中区域主要在中心握持段与两翼的连接位置，

　　设计时在该位置做了曲面加厚过渡，避免打印完成后出现两翼断裂的问题，即使采用PLA这类常规3D打印材料制作，日常手持把玩、展示摆放的强度完全足够，若需要作为投掷类道具使用，可更换为韧性更好的PETG或ABS材料打印，不需要修改原有三维结构即可满足强度需求。曲面建模阶段采用了样条曲线勾勒整体外轮廓，保证两翼的造型完全对称，曲面过渡时采用G2连续处理，避免表面出现棱线或凹凸不平的问题，打印完成后仅需简单去除支撑、打磨层纹即可进行上色处理，不管是做金属质感的喷涂还是哑光黑的原作配色，光滑的曲面都能很好地呈现漆面效果，不会因为表面结构问题出现上色积漆的情况。对于三维建模从业者来说，该造型的建模逻辑可以作为对称式曲面零件的练习案例，

　　通过轮廓放样、曲面修剪、圆角过渡等基础命令即可完成整个结构的搭建，过程中可以练习对称零件的尺寸把控、曲面连续性的调整，以及面向3D打印工艺的结构优化思路，比如如何在还原视觉效果的同时减少支撑用量、如何通过厚度渐变平衡视觉效果与结构强度，这些设计思路同样可以迁移到其他薄壁造型件、装饰类结构件的设计工作中。在实际应用中，这类影视周边道具的设计往往需要平衡视觉还原度与实际使用的实用性，不能完全照搬影视画面中的夸张比例，需要结合实际使用场景调整尺寸与结构细节，比如该飞镖造型如果完全按照影视中的尖锐棱角设计，实际制作后会存在安全隐患，无法用于线下活动的cos展示，因此在设计阶段就对所有锐边做了R0.5以上的圆角处理，既保留了视觉上的锐利感，又不会划伤使用者；同时中心区域的厚度设置也考虑了上色时的握持需求，不会因为太薄导致手持时受力变形，影响漆面的完整性。
