福克斯2009车身CFD压力分布仿真模型

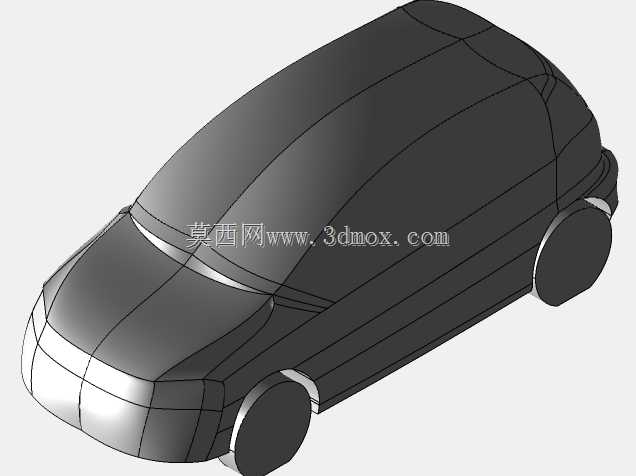

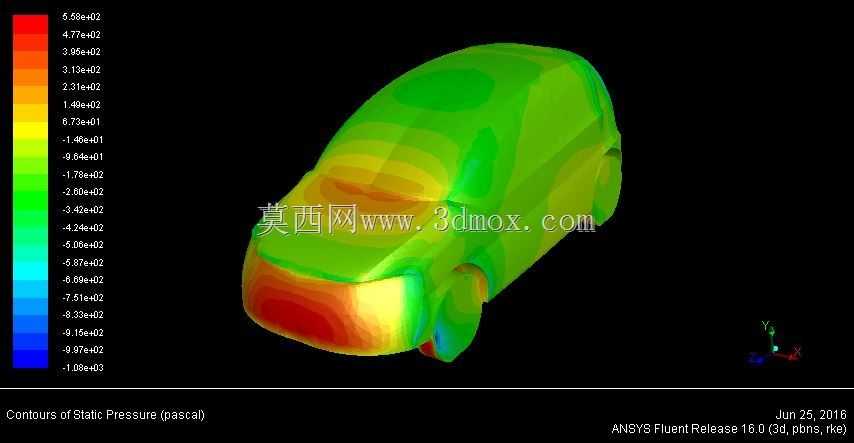

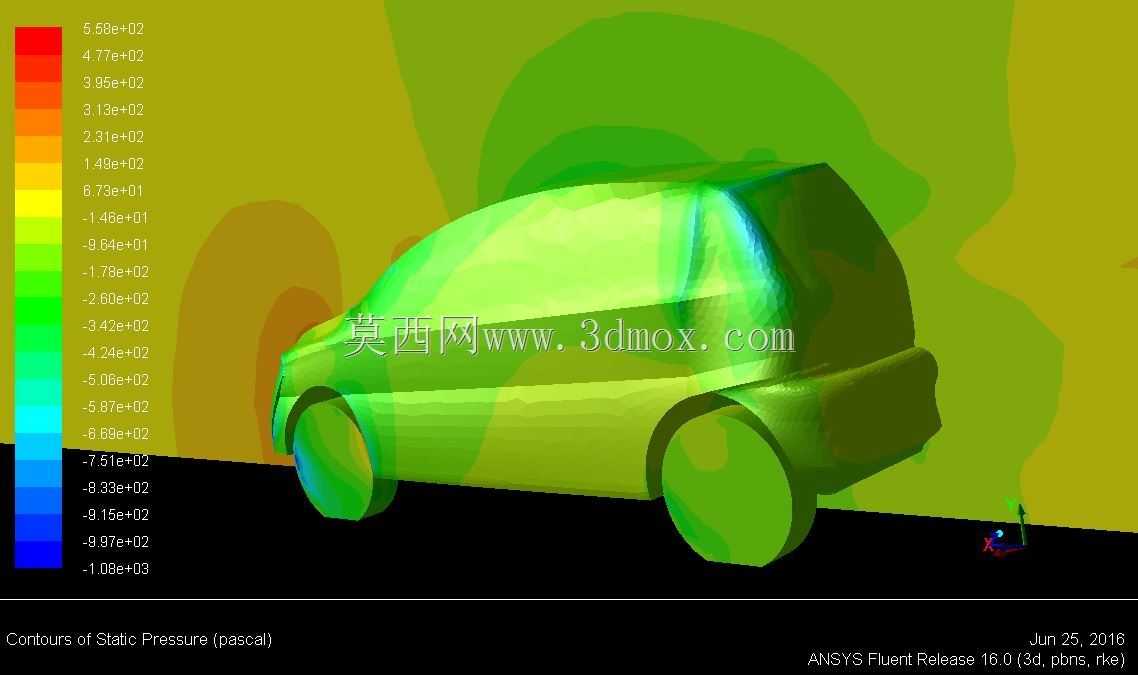

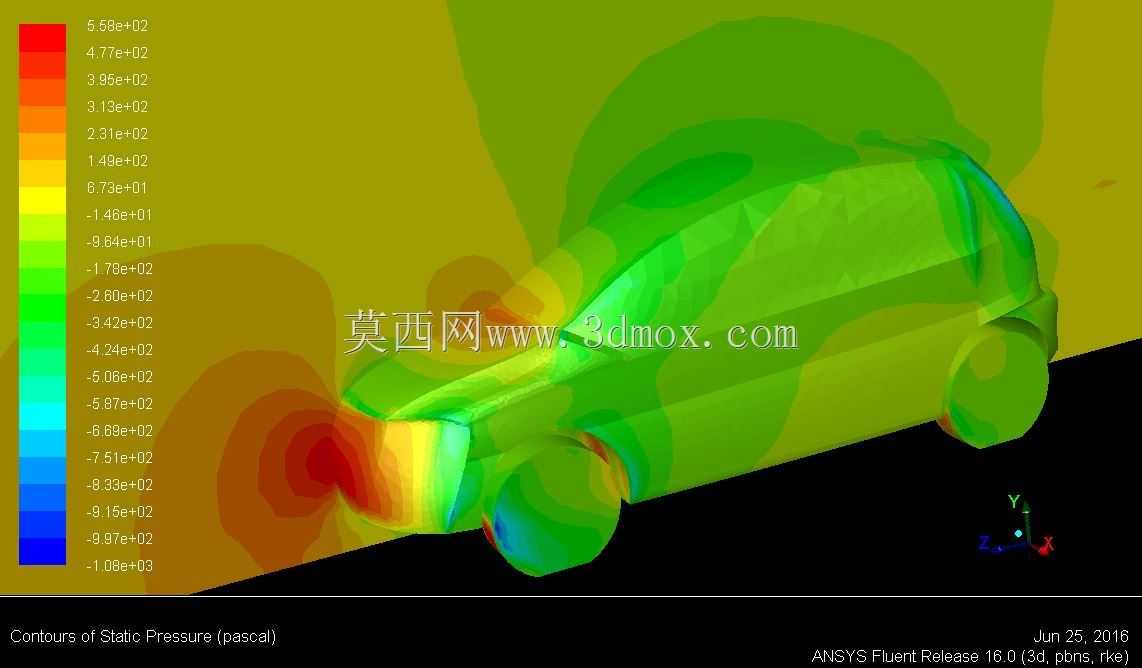

　　在乘用车空气动力学开发环节，车身外表面压力分布的仿真数据是优化风阻系数、风噪表现、高速行驶稳定性的核心依据，这套福克斯2009的CFD仿真模型，还原了整车外廓的流场压力分布特征，可用于前期造型阶段的气动性能验证，也能为后续车身局部结构优化、外饰件安装点位的载荷校核提供数据支撑。从模型呈现的压力云图可以看到，车头正碰区域的正压区分布符合常规三厢乘用车的流场特征，前保险杠下部、A柱转角、车顶后缘、车尾分离区的负压梯度变化清晰，能够直观反映气流在车身表面的附着与分离状态，在实际工程应用中，这类仿真结果可以直接对接风洞试验的对标工作，减少物理样件的试制轮次，缩短气动开发周期。做这类整车CFD建模时，首先要保证车身外廓的曲面连续性，

　　尤其是前脸进气格栅、大灯转角、外后视镜安装座、车门把手、雨刮凹槽这些局部特征，不能出现曲面破面或者法向错误，否则会导致流场计算时出现局部压力畸变，影响仿真结果的可信度；建模过程中会对车身底部的凸起结构做适度简化，保留底盘护板、排气通道、悬架下摆臂这些对流场影响较大的结构，忽略螺栓、小卡扣这类尺寸过小的特征，平衡计算精度与求解效率。从安装边界与尺寸适配角度，该模型的整车外廓尺寸完全对标量产福克斯2009的实车参数，轴距、轮距、车身高度、接近角离去角这些硬点参数完全符合实车状态，在做流场计算域搭建时，计算域入口距离车头通常设置为3倍车长，出口距离车尾设置为7倍车长，计算域总宽度设置为7倍车宽，高度设置为5倍车高，

　　保证气流在车身周围的发展不受计算域边界的干扰；车轮部分采用旋转壁面边界条件，模拟实车行驶时车轮转动对轮腔内部流场的影响，轮腔区域的压力分布结果可以直接指导轮罩衬板的结构设计，降低高速行驶时轮腔内部的气流紊流带来的风噪与升力。在实际的车型改款开发中，这类已验证的基础车型CFD模型可以作为改型的基准模型，比如调整前保险杠下唇的造型、增加尾翼的角度、优化后视镜的截面形状时，只需要在基准模型上修改对应区域的曲面，就可以快速对比改型前后的压力分布变化、风阻系数变化、升力系数变化，不需要重新搭建整车模型，大幅提升改型开发的效率。另外，车身表面的压力分布数据还可以为空调系统的进风口位置选择提供依据，

　　通常会将空调外循环进风口设置在车头正压区的合适位置，保证车辆行驶时能够有足够的新鲜空气进入空调舱，同时避免将进风口设置在负压区导致进气量不足，或者设置在气流分离区导致灰尘、积水被吸入进风口；车门密封系统的设计也会参考车身表面的压力分布，在车身高负压区域适当增加密封结构的压紧力，避免高速行驶时车内外压差过大导致的风噪泄漏、密封条抽吸异响等问题。做这类整车CFD仿真建模时，还要注意车身表面的面网格质量，通常在曲率变化大的区域比如A柱、C柱、后视镜边缘会加密网格，在车身顶面、车门侧面这些曲率平缓的区域可以适当放大网格尺寸，边界层网格的设置要满足y+值的求解要求，保证近壁面的流场计算精度，最终得到的压力分布结果才能和实车风洞试验数据有较高的吻合度，真正为工程开发提供可靠的参考依据。
