电动能源效率竞赛三轮轻量化载具结构

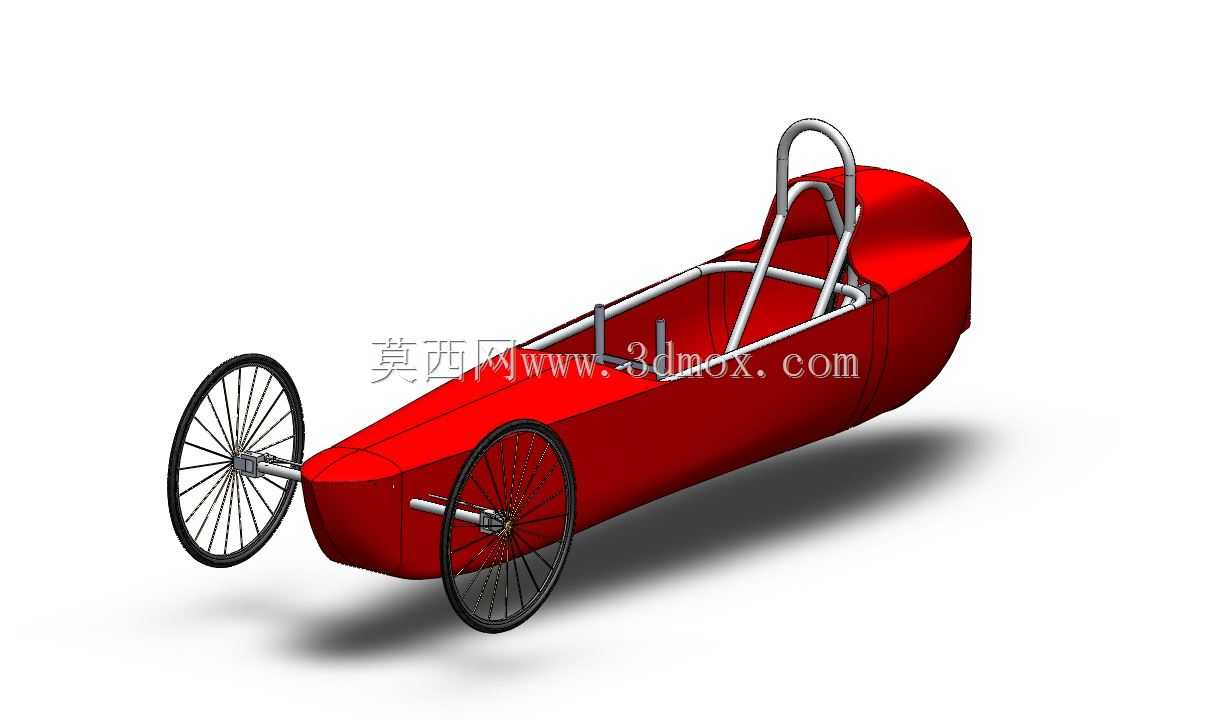

　　这款三轮载具的结构设计，核心服务于电能驱动的能源效率竞赛场景，这类赛事的核心诉求是在限定电池容量下完成指定里程的竞速或续航比拼，因此整套结构的设计逻辑始终围绕降低行驶能耗、提升传动效率、控制整车自重三个核心方向展开。先从行驶系统的布局来看，采用单前轮转向、双后轮驱动的三轮构型，相比常规四轮结构直接减少了一组轮系的滚动摩擦损耗，同时缩小了转向机构的结构复杂度，前轮采用辐条式轮组搭配窄幅低滚阻轮胎，轮辐的排布经过力学优化，在保证轮组径向承载能力的前提下，尽可能削减轮组自身的转动惯量，降低行驶过程中轮组加速、转向的能量消耗，前轮的转向节直接与前端管状车架连接，取消了多余的转向拉杆冗余结构，转向传动比设定偏向小角度精准操控，

　　适配竞赛场景下平直赛道为主、小幅度转向调整的行驶需求。车体的承载结构采用空间钢管桁架式设计，管材选用小直径薄壁高强度合金钢管，通过弯管成型后焊接为整体框架，车架的受力路径经过梳理：驾驶员的乘坐载荷、电池组的安装载荷、后轮驱动模块的动载荷，都通过管状结构直接传递到主承载梁上，没有多余的受力冗余段，车架上部设置的环形防滚结构，在满足赛事安全防护要求的前提下，尽可能简化结构形态，避免多余的管材增加自重。车架外侧覆盖的一体式流线型外壳，采用薄壳式结构设计，外壳的曲面经过风阻优化，车头部分做了收窄的钝头处理，避免尖锐车头带来的气流分离，车身侧面从车头到车尾做平滑的收腰过渡，车轮与车身衔接的位置做了内凹的轮拱包覆，减少轮组转动带来的气流紊流，

　　车尾采用截断式的短尾设计，在控制整车长度的前提下降低尾部的涡流拖拽阻力，外壳与车架之间采用快拆式的卡扣连接，方便赛事过程中快速检修内部的电池与线路结构。乘坐区域的布局采用半躺式的驾驶姿态，驾驶员的乘坐位置尽可能靠近整车的质心位置，降低车辆加减速、转向过程中的质心偏移幅度，座椅的支撑结构直接集成在管状车架上，没有额外的座椅调节冗余机构，进一步削减非必要的结构重量。后轮的驱动模块直接固定在车架尾部的承载横梁上，双后轮的轮轴采用同轴一体式设计，搭配轻量化的辐条轮组，轮轴与驱动电机的输出端直连，取消了多级变速的齿轮结构，减少传动过程中的机械损耗，适配能源竞赛场景下稳定匀速行驶的工况需求。从安装边界来看，整车的宽度控制在窄幅范围内，

　　能够适配赛事规定的标准赛道宽度要求，车身底部的离地间隙设定在较低的水平，降低整车的质心高度，同时减少车底的气流流通量，降低整车的升力影响，电池组的安装位置预留于驾驶员座椅下方的车架空腔内，这个位置处于整车的质心区域，能够平衡前后轴的载荷分配，避免电池重量带来的轴荷偏移，同时该位置的车架做了局部的加强处理，保证电池安装的结构强度，避免行驶过程中的振动冲击影响电池连接稳定性。整车的所有外露结构件都做了圆角过渡处理，既避免应力集中带来的结构疲劳问题，也减少尖锐凸起带来的气流扰动，车架的焊接位置都做了打磨处理，减少焊接应力集中的同时，避免多余的焊渣增加不必要的重量。这类结构设计的核心逻辑，是在满足赛事安全规则的前提下，把每一处结构的功能都做到极致精简，没有任何非功能性的装饰结构，所有的曲面、管材、连接结构都服务于降低能耗、提升能源利用效率的核心目标，对于同类轻量化电动载具的结构设计、节能赛车的开发都有实际的参考价值，能够为低能耗电动载具的车架布局、风阻外壳设计、轮系匹配提供可落地的结构参考。
