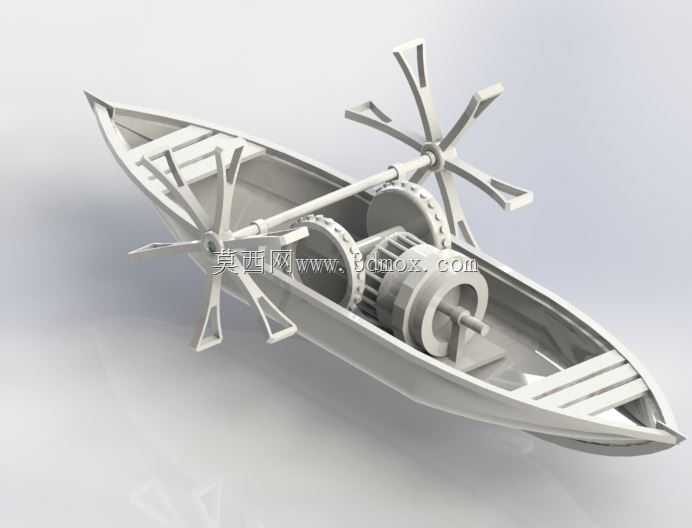

达芬奇明轮桨叶人力驱动船结构设计

　　这套明轮驱动船的结构设计，核心是复刻早期人力机械船舶的传动逻辑，在做三维建模的时候，首先要考虑的是实际水域使用的场景——这类浅吃水船舶主要适用于内陆平缓河道、湖泊的短途通行，相比传统橹桨驱动，明轮结构的发力方式更贴合人力持续输出的特性，不需要操作人员侧身发力，在船身中部就可以完成动力输入，长时间航行的疲劳度更低。从功能特性来看，船身采用狭长的梭型轮廓，艏部做锐角收窄设计，能够有效破开平缓水面的表层阻力，船身中部预留的动力安装空间，刚好容纳两组明轮的传动齿轮组，两侧的明轮支架直接固定在船舷加强筋位置，不需要额外在船身底板做贯穿固定，避免了船体漏水的隐患。设计过程中首先要明确安装边界：明轮的桨叶外沿不能超出船身最大宽度的15%，

　　否则在狭窄河道会出现剐蹭岸边障碍物的问题，同时明轮的入水深度控制在桨叶高度的三分之一，过深会增大转动阻力，过浅则会出现桨叶打水空转、推力不足的问题。传动部分采用直齿轮啮合的结构，动力输入轴设置在船身中部的乘员位置，操作人员通过转动中部的摇柄，带动两组大直径从动齿轮同步转动，从动齿轮直接和两侧明轮的主轴刚性连接，保证两侧明轮转速完全一致，避免航行中出现偏航的问题。船身内部的肋板结构做了等间距排布，每道肋板都和船壳板做一体化的连接设计，既能够保证船体的结构强度，承受明轮转动带来的侧向振动，也可以作为乘员座位、载物平台的支撑基础。在外形尺寸的匹配上，船身总长度和最大宽度的比例控制在7:1，

　　这个比例下的船身转向灵活性和直线航行稳定性能够达到较好的平衡，明轮的直径设置为船身舷高的1.2倍，保证桨叶抬升过程中能够顺利带离水面，减少不必要的水阻损耗。实际使用场景中，这类人力明轮船不需要额外的动力源，完全依靠人力驱动就可以实现每小时5-7公里的航行速度，适合在景区观光、水文巡查、短途渔业作业等场景使用，相比传统手划船，它的传动效率更高，操作人员正面朝向航行方向，视野更好，能够及时规避水面的障碍物。建模过程中需要特别注意传动齿轮的啮合间隙，齿轮侧隙控制在0.2-0.5mm之间，间隙过大会导致传动卡顿、摇柄回转旷量过大，间隙过小则会增大转动阻力，人力驱动时会感觉费力。明轮的桨叶采用放射状等角度排布，每侧明轮设置6片桨叶，

　　保证任意时刻都有至少2片桨叶处于入水做功状态，动力输出不会出现间断，航行过程更平稳，不会出现传统桨船一下一下发力的顿挫感。船艉部分做了微翘的设计，能够减少航行时的艉部浪涌阻力，同时船身的吃水线控制在船身高度的三分之二位置，预留足够的干舷高度，即使载有2-3名乘员或者少量物资，也不会出现船舷上水的问题。整个结构没有复杂的非标零件，所有传动部件都可以采用常规的金属或者硬质塑料加工制作，船身部分既可以采用传统木质结构制作复原模型，也可以采用玻璃钢材质制作实际可用的船舶，结构的通用性很强，不需要特殊的加工工艺就可以实现落地。在做结构校验的时候，还要考虑明轮主轴的受力情况，因为明轮转动时会受到水流的反作用力，主轴两端的支撑座要做加厚设计，固定在船舷的双层加强结构上，避免长时间使用后出现主轴变形、明轮蹭到船身的问题。另外，传动齿轮组的外侧要设置防护盖板，避免航行时水花溅到齿轮啮合面，也防止操作人员的衣物卷入传动结构，提升使用的安全性。
