游艇甲板可调节式通风排气装置

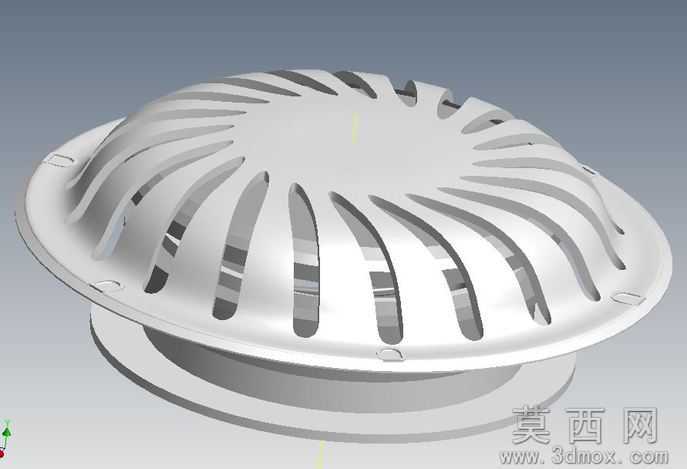

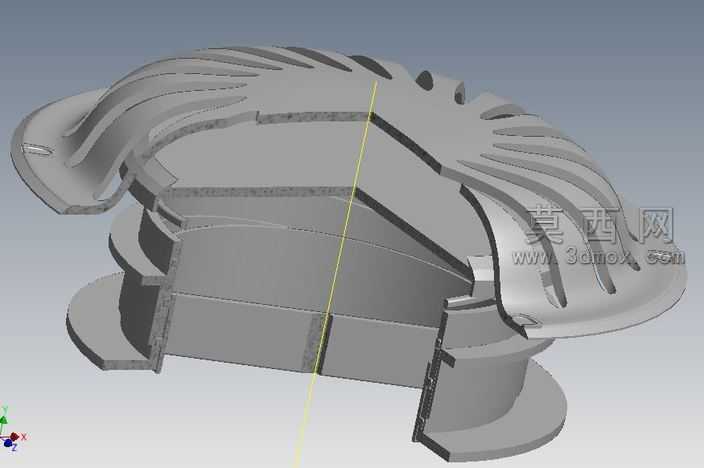

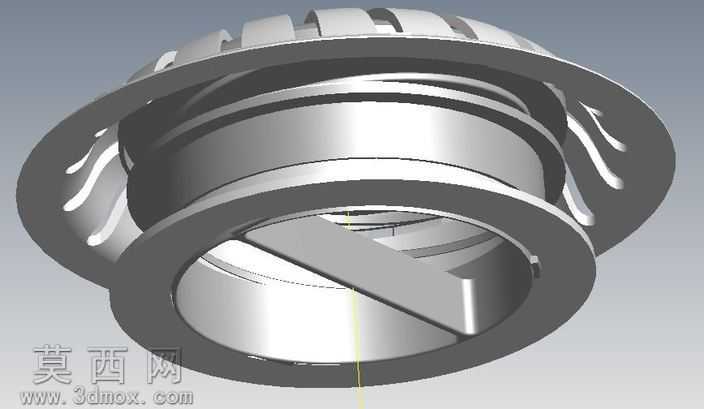

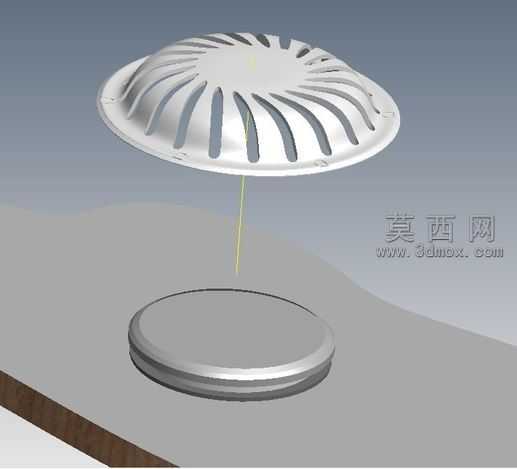

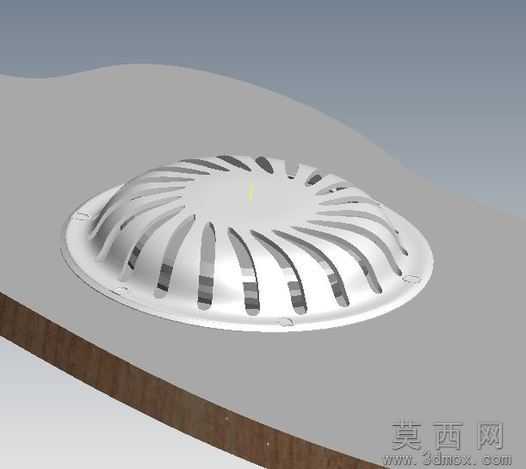

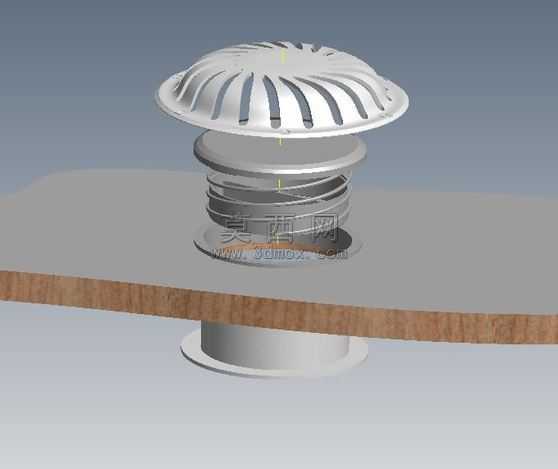

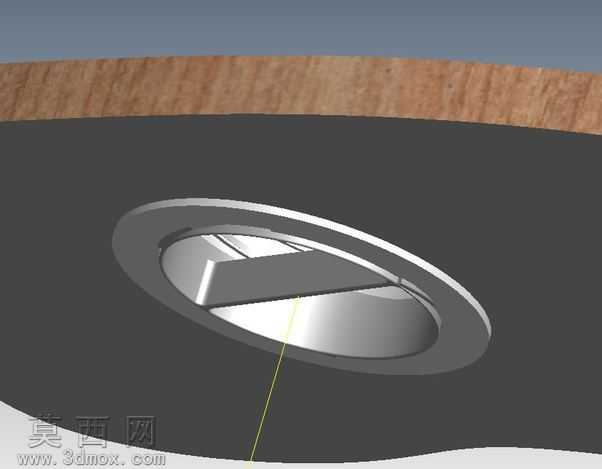

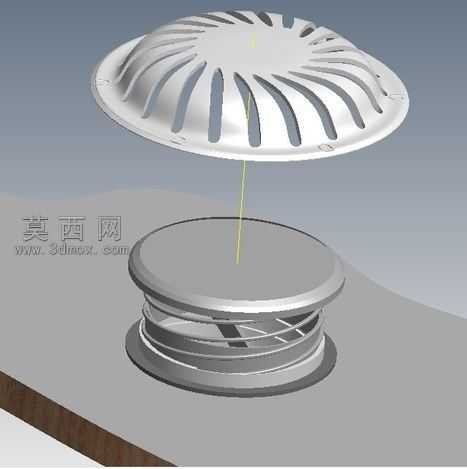

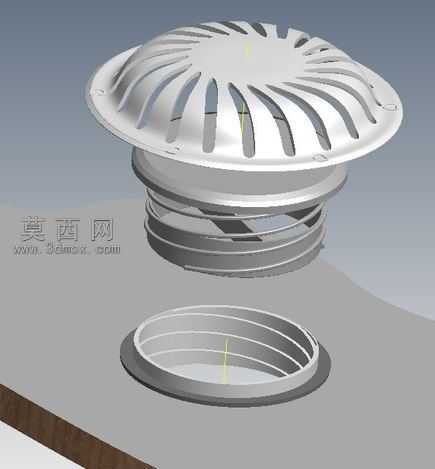

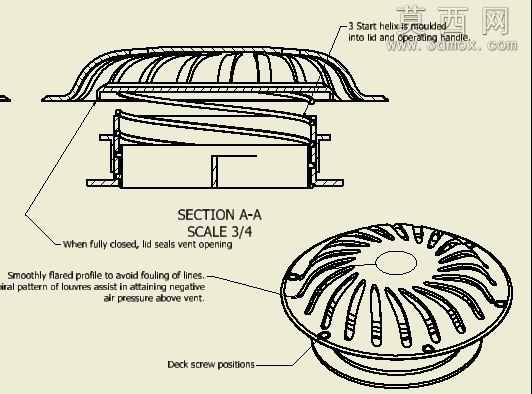

该作品为适配游艇甲板使用的通风排气构件，采用三维建模软件完成全参数化设计，整体围绕注塑成型工艺要求构建模型，完整还原了产品的装配结构与功能细节。建模过程中优先匹配塑料注塑的工艺特性，对所有壳体壁厚做均匀化处理，避免出现壁厚突变导致的注塑缩痕、填充不足问题，各衔接处均做顺滑圆角过渡，既满足模具脱模的斜度要求，也优化了气流通过时的顺滑度，减少风阻产生的异响与流通损耗。模型采用爆炸剖切视角呈现内部结构，可清晰看到多层导流隔板、半扭式调节启闭结构、底座安装定位结构的完整形态：顶部外罩采用仿生流线型翅片开槽设计，开槽走向顺着游艇航行时的气流方向排布，能够在航行过程中借助迎面气流主动将舱内空气抽出，提升通风换气效率；内部的迷宫式导流结构采用错位隔板排布，可在保证气流通畅的前提下，阻挡外部雨水、海浪溅沫直接灌入舱内，即使在甲板上浪的工况下，溅入外罩的水也会顺着导流隔板的倾斜面从底部排水缝隙流出，不会进入舱室内部。核心调节结构仅设置单一运动组件，可实现从完全密闭到全开状态的无级位置调整，关闭状态下密封面可完全贴合实现可靠密封，全开状态下导流通道完全打开满足大排量通风需求，调节操作逻辑简单，适配游艇上的日常使用场景。渲染阶段采用哑光工程塑料材质，还原注塑件的细腻磨砂质感，对结构接缝处做真实的间隙处理，剖切位置的断面清晰展示壳体壁厚与内部筋位布局，底座的安装法兰预留了紧固件安装位置，可直接匹配甲板的安装开孔尺寸，整体设计兼顾通风功能、防水性能、注塑工艺可行性与使用便捷性，在保证结构强度的前提下尽可能减少空气流动阻碍，实现高效低阻的舱室通风换气效果。
