20x60规格双筒望远镜结构设计模型

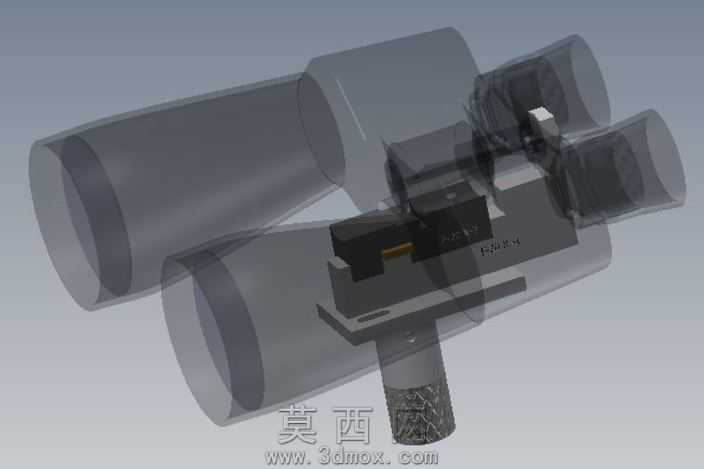

本模型为20x60规格双筒望远镜的完整结构三维建模成果，建模过程围绕光学仪器的实际装配逻辑展开，首先完成核心光学通路的基准定位，以两个平行的镜筒轴线为核心基准，分别搭建物镜容纳腔、棱镜安装腔、目镜调节腔的基础框架，保证双目光路的同轴度与平行度符合实际光学产品的设计要求。模型采用半透明材质渲染镜筒外壳部分，可直观呈现内部的调焦机构、棱镜固定座、目镜限位结构的装配关系，金属质感材质应用于调焦手轮、固定螺丝、棱镜压片等金属结构件，区分不同部件的材质属性，清晰展现各零件的位置与连接逻辑。结构设计上，针对双筒望远镜的调焦功能做了完整还原，中央调焦手轮通过传动结构连接两侧镜筒的目镜移动滑座，可模拟调焦过程中目镜组的轴向移动，棱镜仓内部设置了定位卡槽与压片结构，还原保罗式棱镜的固定方式，保证光学元件的安装稳定性；镜筒外壳做了符合人体工学的弧度处理，握持位置做了防滑纹理设计，兼顾结构合理性与使用舒适度。建模过程中对各零件的配合公差做了合理预留，转动部件、滑动部件之间预留了符合实际装配要求的间隙，固定连接部位做了贴合面的精准匹配，既保证模型可直观展示内部构造，也符合实际产品的装配逻辑，可用于光学仪器结构教学、产品外观方案验证、装配流程演示等场景，完整呈现了双筒望远镜从外部壳体到内部光学固定、调焦传动的全部结构细节。
