电工电源线专用夹紧固定连接件

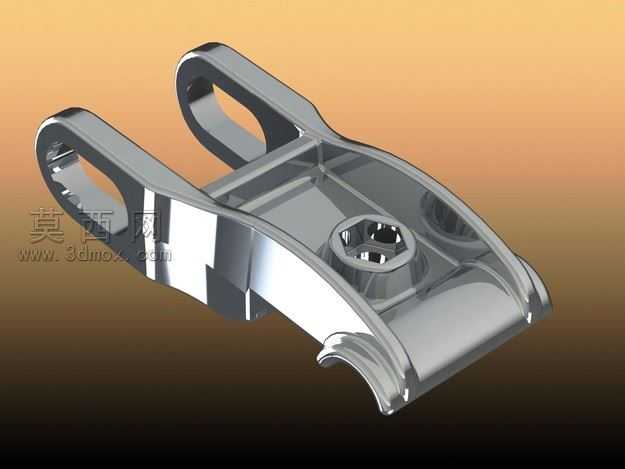

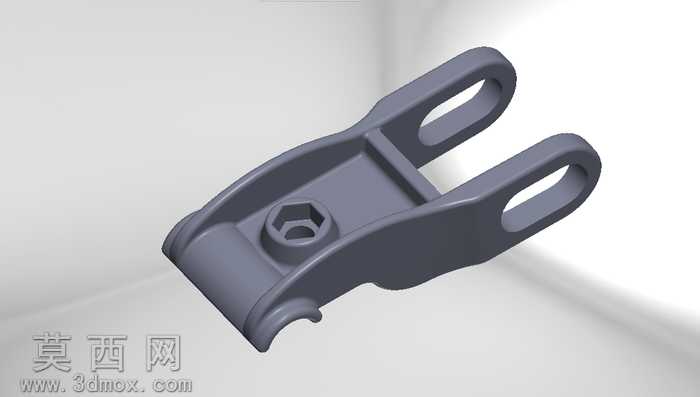

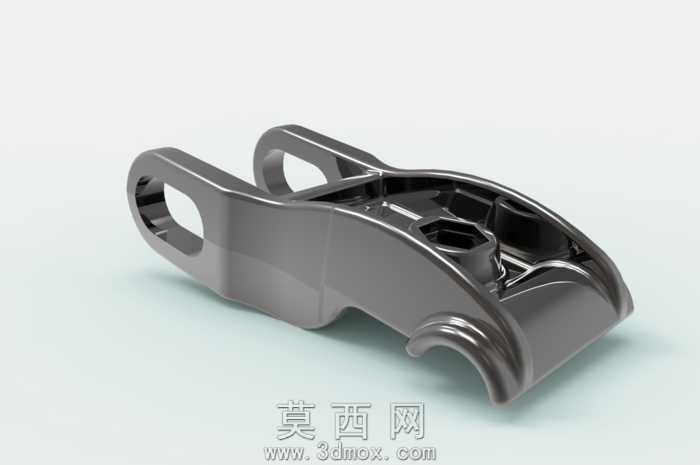

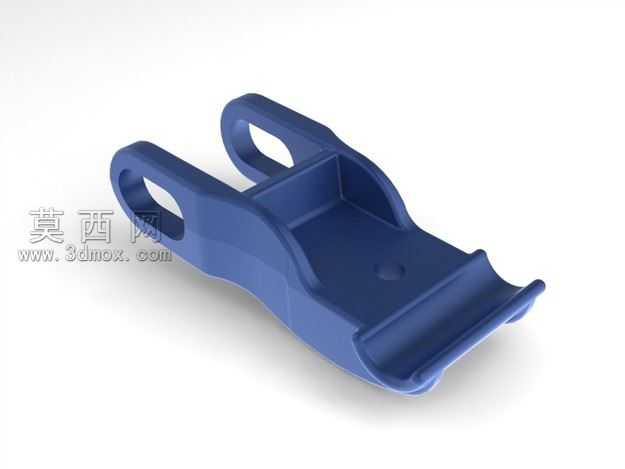

本作品为电工电源线场景使用的夹紧固定连接件，采用三维参数化建模方式完成全结构设计，建模过程中首先对零件的功能需求进行拆解：该零件需要同时实现与外部构件的铰接连接、对电源线的卡紧定位、以及自身的锁紧调节三大核心功能，因此在结构布局上做了针对性的规划。零件主体采用一体化压铸适配的结构形态，上部设置两个对称的带长圆孔的铰接耳板，长圆孔的设计可适配安装过程中的位置公差，降低装配对位的难度，耳板与主体衔接处做了渐变圆角过渡，避免应力集中导致的结构断裂风险。主体中部设置内六角沉台锁紧位，可配合标准内六角螺栓实现夹紧力度的调节，沉台深度经过精准测算，保证螺栓头部完全沉入零件表面以下，不会出现凸起刮擦线材或外部构件的问题。零件下部设计为弧形卡线槽结构，线槽边缘做了卷边圆滑处理，避免锐边割破电源线绝缘层造成用电安全隐患，线槽的弧度匹配常规电工电源线的外径曲率，保证夹持时线材受力均匀，不会出现局部压损的情况。材质表现上模拟了常用的高强度工程塑料或镀锌压铸件的哑光质感，渲染过程中采用柔和的漫反射光源，清晰展现零件的结构细节与曲面过渡效果，所有壁厚保持均匀一致，符合注塑或压铸成型的工艺要求，加强筋的设置在不额外增加零件整体厚度的前提下提升了主体结构的抗弯折强度，兼顾了结构强度与材料成本的平衡。整体设计围绕电工场景的实际使用需求展开，在保证夹持稳定性的前提下优化了装配便利性与使用安全性，所有结构特征均可直接对接生产加工环节，无需二次修改调整。
