圆形多孔连接压力板结构设计作品

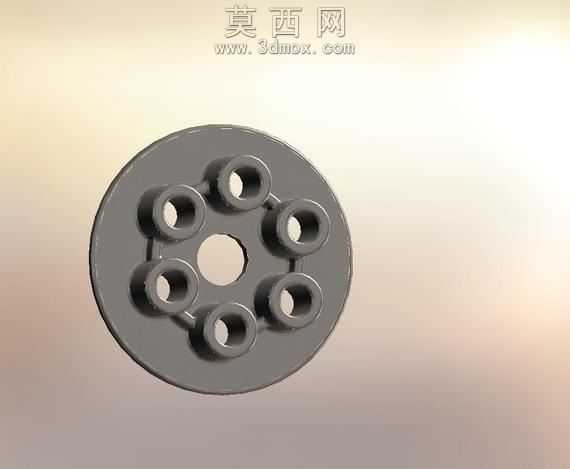

本作品为圆形多孔压力板三维建模设计，整体采用圆盘式对称结构布局，建模过程中首先以中心基准面为基础绘制主体外轮廓，通过拉伸凸台命令生成基础盘体，中心位置设置贯穿式中心孔，用于安装定位与轴类部件配合，保证压力板安装后的同轴度精度。围绕中心孔呈环形均匀排布六个贯穿式通孔，每个通孔周边设计有凸起的环形凸台结构，凸台与盘体主体采用圆角过渡处理，既可以提升孔位周边的结构强度，避免长期受压出现应力开裂变形，也能在安装紧固件时增大接触面积，保证压紧力均匀传递。建模时对所有棱边都做了适配的圆角处理，去除尖锐棱角，既符合机械加工的工艺要求，避免应力集中问题，也能提升零件的实际使用安全性。材质设计选用高强度结构钢，表面做哑光氧化处理，渲染过程中调整金属材质的粗糙度、反射率参数，还原金属零件的真实质感，同时通过环境光影调整，清晰展现盘体表面的平整质感、凸台的立体结构以及各孔位的贯通效果。结构设计上采用完全对称的布局，六个安装孔位的位置度经过严格参数约束，保证安装时受力均匀，不会出现偏载问题，中心孔与周边孔的位置尺寸经过公差适配，既满足与配套部件的装配精度要求，也保证压力板在承受轴向压紧力时，整体结构受力分布合理，不会出现局部变形。设计思路围绕压紧定位的实际使用需求展开，摒弃多余的装饰性结构，所有结构特征都服务于功能需求：环形凸台强化孔位强度，对称孔位保证受力均衡，中心定位孔保证安装精度，整体结构简洁实用，加工工艺性良好，可直接用于机械结构中的压紧、定位、连接场景，适配多种需要均匀压紧力的装配工况。
