微型拉伸负载试验机机械结构设计

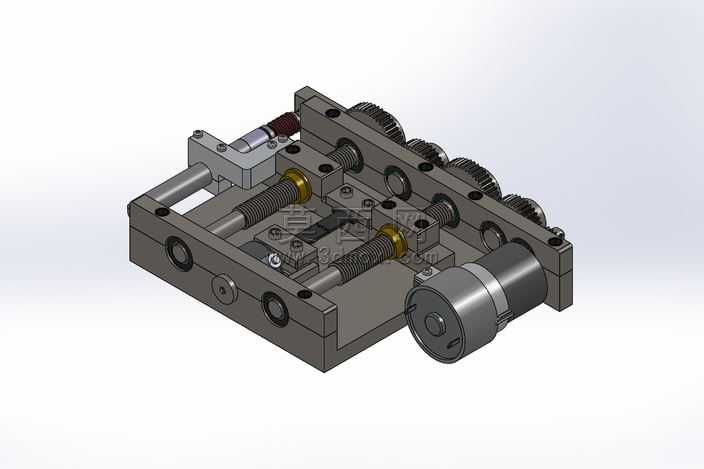

本作品为微型拉伸负载试验用机械结构，采用SolidWorks完成全参数化三维建模，整体装配遵循机械设计公差配合规范，所有零件建模均基于实际加工工艺设定特征参数，无冗余几何元素，可直接导出工程图用于生产加工参考。建模过程中首先完成底座基体的特征搭建，采用拉伸凸台、切除命令完成安装孔位、定位槽的精准排布，保证各安装面的平面度与孔位同轴度符合装配要求。传动系统部分，建模时严格按照齿轮啮合参数构建多组传动齿轮，对齿形进行精确绘制，保证齿轮组的传动比匹配设计需求，同时完成丝杆传动副的建模，对丝杆螺纹、配套铜螺母的配合间隙进行合理设定，还原真实的传动摩擦与运动逻辑。驱动端采用微型直流减速电机作为动力源，建模时还原电机的安装法兰、输出轴结构，保证电机与齿轮传动组的对接定位准确。导向部分采用双光轴直线导轨结构，对导轨安装座、滑动块的配合面进行细化处理，保证滑动过程的同轴度，避免运动卡滞。渲染阶段采用金属材质组对不同零件进行材质赋予：底座、安装板类结构件采用发黑碳钢材质，调整粗糙度参数还原金属哑光质感；传动丝杆、光轴采用镀铬抛光钢材材质，设置合适的反射率表现金属光泽；齿轮组采用调质钢材质，铜螺母采用黄铜材质，通过材质色彩区分不同功能零件；电机外壳采用哑光工程塑料与金属端盖组合材质，提升渲染真实感。整体结构设计思路围绕微型化拉伸试验需求展开，将动力输入、齿轮减速、丝杆传动、直线导向、负载安装模块高度集成在紧凑的底座空间内，在缩小设备体积的同时保证传动刚度与运动精度，可用于小尺寸试样的拉伸负载性能测试场景，各运动部件均设计有对应的润滑、限位结构，避免运行过程中出现超程、干摩擦等问题，装配过程中完成了全局干涉检查，确保所有运动部件在全行程内无碰撞干涉，运动仿真可完整模拟从电机动力输入到拉伸动作输出的完整传动流程，直观展现设备的运行逻辑。
