140升立式八角钣金垃圾桶结构设计

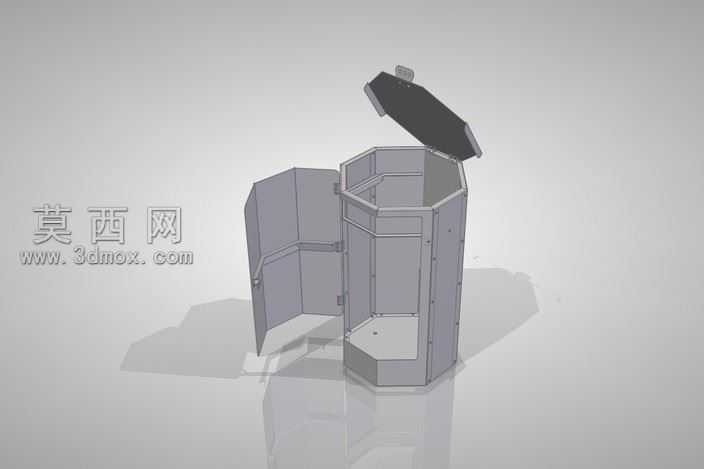

本作品为适配140升规格垃圾袋的钣金材质垃圾桶三维模型，整体采用立式八角柱造型设计，在三维建模阶段优先遵循钣金加工工艺逻辑搭建参数化结构，所有折弯边、拼接缝、安装孔位均预留符合钣金冲压、折弯工序的工艺余量，避免出现无法落地加工的非工艺特征。建模过程中先以基准面定位八角形截面轮廓，通过拉伸生成主体桶身的基础实体，再将实体特征转换为可展开的钣金结构，针对桶身的八个立面分别设置统一的折弯半径与壁厚参数，保证每一块钣金板材展开后尺寸精准，可直接导入激光切割设备完成下料。桶身侧面设置独立的检修投放门结构，门体与桶身采用隐藏式铰接结构连接，配套设置锁止固定位，既保证门体开合顺畅，也能避免非工作人员随意开启桶身，门体边缘做折弯卷边处理，消除锋利毛边带来的安全隐患。桶身上部的顶盖采用与桶身匹配的八角造型，边缘设置向下的折弯扣边，可完全扣合在桶身上沿，避免雨水、杂物落入桶内，顶盖与桶身后侧设置铰接连接位，可实现向上翻转开启，方便垃圾袋的更换与桶内清理。渲染阶段采用哑光浅灰色金属材质模拟真实冷轧钢板喷塑后的表面质感，场景内添加柔和的环境漫反射光源，搭配柔和的地面投影效果，清晰呈现钣金结构的折角线条与拼接缝隙，还原产品加工完成后的真实视觉效果。设计过程中充分考虑钣金件的装配逻辑，所有拼接位置均设置对应的螺丝安装孔位，孔位间距符合通用装配标准，无需二次打孔即可完成整桶组装，八角形的柱体结构相比传统方桶、圆桶拥有更好的结构抗形变能力，在受到外力碰撞时不易出现凹陷变形，同时多立面的结构也方便后期张贴分类标识，适配公共区域、办公场所、家庭院落等多场景的垃圾收纳需求，整体结构无冗余设计，板材利用率高，可有效控制生产加工的材料成本。
