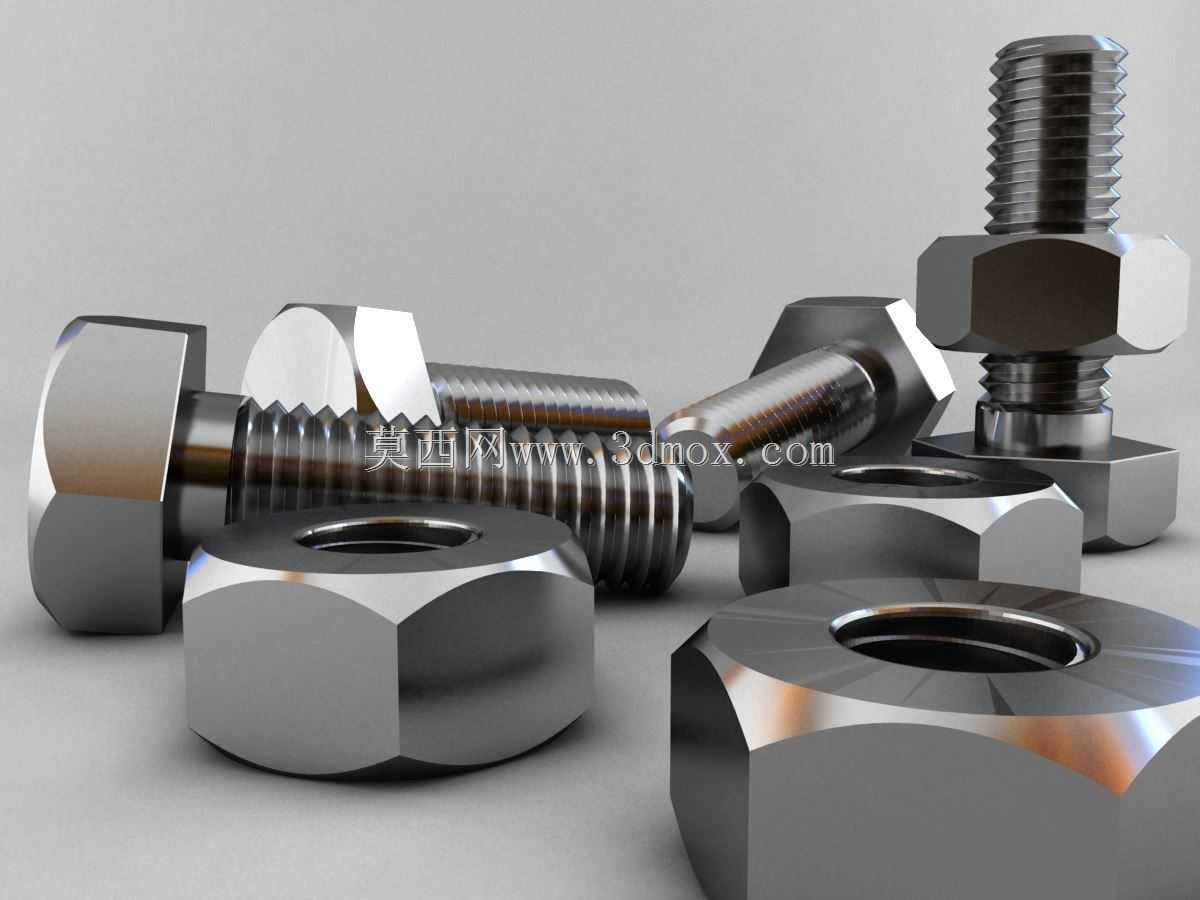

外六角螺栓与六角螺母组合紧固连接件

　　日常做结构设计时，这类外六角螺纹紧固件是装配环节绕不开的基础元件，从小型传感器安装支架到大型设备机架拼接，但凡涉及可拆卸的刚性连接场景，基本都能看到这类零件的身影。做三维建模时首先要捋清楚实际安装的边界条件，不同工况下对螺纹啮合长度、螺栓头部承压面积、螺母对边尺寸的要求差异极大，比如在有振动的设备上使用时，还要额外考虑防松结构的预留空间，不能只照着标准件库的尺寸直接调用而忽略现场装配的操作空间。

　　从功能特性来说，这套螺栓螺母组合依靠螺纹副的自锁特性实现被连接件的压紧固定，外六角的头部设计适配普通开口扳手、套筒、活动扳手等多种通用工装，现场装配不需要专用工具就能完成拧紧操作，后期维护拆卸也十分便捷。建模时要注意螺纹部分的细节处理，做工程图输出时可以采用简化画法标注螺纹规格，但做装配干涉检查时，必须还原螺纹的大径小径实际尺寸，避免出现装配时螺纹干涉、螺栓穿不过安装孔的低级错误。

　　设计选型阶段首先要确认被连接件的总厚度，以此确定螺栓的公称长度，要保证拧紧后螺栓露出螺母2-3个螺距，既不能露出过长浪费材料、剐蹭周边管线，也不能露出过短导致螺纹啮合不足、连接失效。螺栓头部和螺母与被连接件的接触面要考虑压溃风险，如果被连接件是铝件、塑料件等软质材料，还要在建模时预留平垫圈的安装位置，增大承压面积避免连接件表面被压出凹痕。六角头的对边尺寸和头部厚度要严格对应所选的强度等级标准，不同强度等级的紧固件头部尺寸公差有细微差别，做装配工装设计时如果忽略这点，很容易出现扳手卡不进去、套筒套不上的问题。

　　实际应用中这类紧固件覆盖的场景极广，小到仪器仪表内部的传感器固定、电路板安装支柱，大到生产线机架拼接、设备地脚固定，只要是需要传递拉压力、保证部件相对位置固定的可拆卸连接位置，都能适配。建模时还要考虑安装顺序的工艺性，比如螺栓穿入方向要统一，方便现场装配人员操作，螺母侧要预留足够的扳手转动空间，不能出现螺母贴在立板内侧、扳手没法伸进去拧紧的情况。做运动部件上的紧固件设计时，还要额外考虑螺栓头部的防转结构，或者在建模时预留止动垫圈、开口销的安装位置，避免设备运行过程中螺栓受振动松脱，引发设备故障。

　　很多刚入行的工程师做建模时容易忽略紧固件的安装空间校核，往往把标准件直接装配上去就完事，等到实际装配时才发现扳手操作空间不足，不得不临时修改周边结构，耽误项目进度。这套组合模型在建模时就还原了实际零件的所有外形细节，包括六角头部的倒角、螺纹起始端的引导锥、螺母端部的倒角，做装配仿真时可以直接用来做空间校核，验证扳手转动范围内是否有其他零件干涉，提前规避装配工艺问题。另外在做受力仿真时，也可以基于这个模型的实际截面参数，计算不同预紧力下的螺栓应力分布，校核连接强度是否满足工况要求，不用再重新绘制紧固件的三维轮廓，能节省不少重复建模的时间。
