3马力高压离心式排气风机结构设计

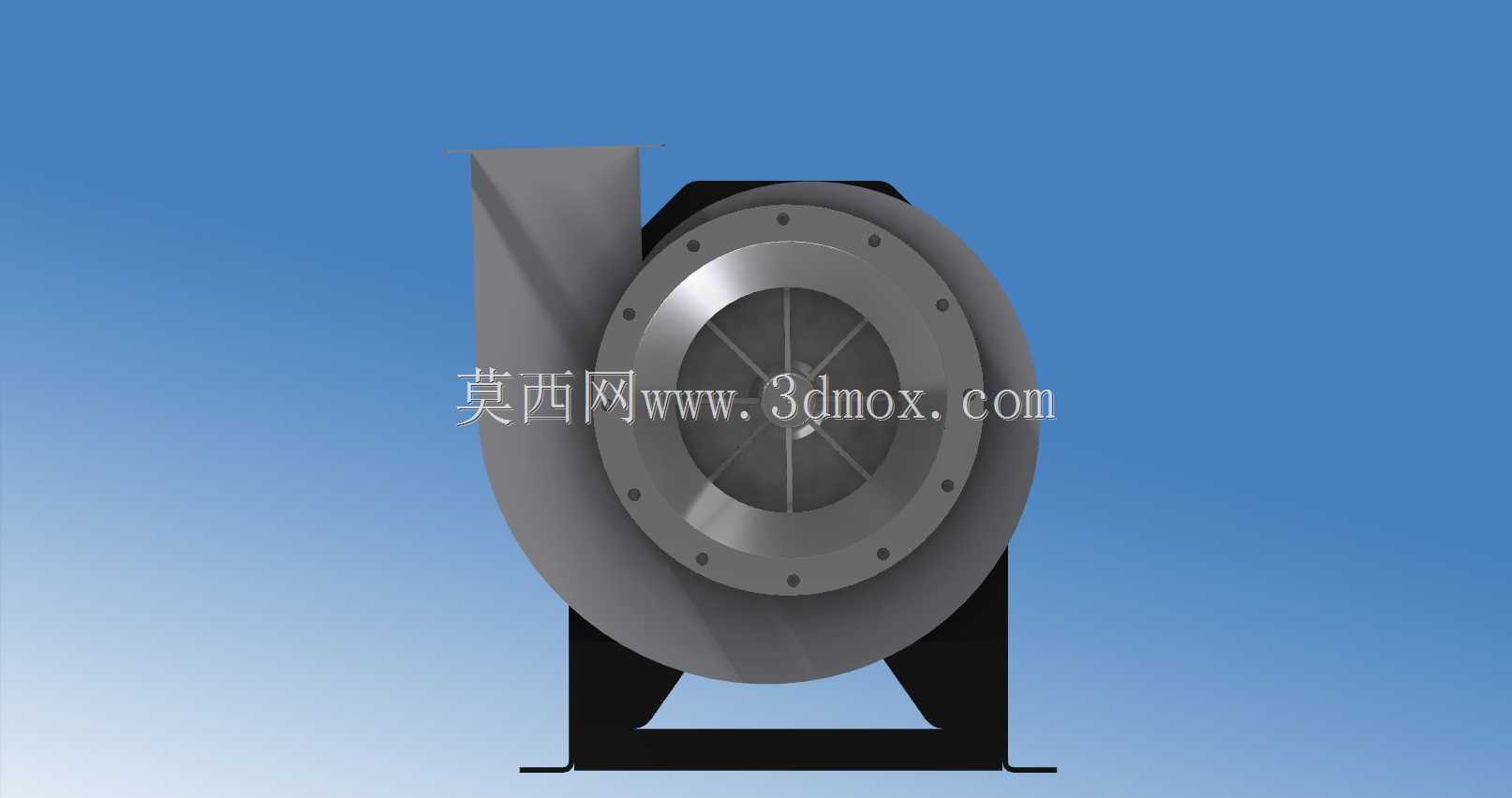

　　在工业厂房通风、生产工艺尾气排放、小型锅炉引风、餐饮油烟集中处理这类需要克服一定管路阻力实现气体输送的场景中，高压离心风机是应用频次极高的通用流体设备，这款3马力规格的离心排气设备，就是针对中小风量、高风压需求的工况开发的结构方案。从实际使用场景来看，这类风机常被布置在生产车间的排风支管末端、小型除尘系统的引风段、实验室通风柜的排风端，或是需要排出高温、含微量粉尘、油烟类气体的工位旁，相比普通轴流风机，它能提供更高的出口压力，可应对带弯头、过滤段、较长管路的排风系统阻力，避免出现风量不足、排风不畅的问题。

　　从功能特性上看，这款风机采用直叶片径向叶轮结构，叶轮与蜗壳的流道匹配经过反复校核，能在高转速运行下保持稳定的风压输出，不会因为气体含少量杂质就出现叶轮积灰失衡的问题，适配含尘、含油雾的排气场景。过流部分采用不锈钢板材制作，接触输送气体的部件具备基础的防腐蚀、抗锈蚀能力，即使输送带有一定湿度、弱腐蚀性的工艺废气，也能保证较长的使用寿命；风机的支架采用碳钢材质焊接成型，表面做环氧漆黑处理，既保证了结构强度，又能适应车间内多尘、潮湿的安装环境，避免支架过早锈蚀失效。

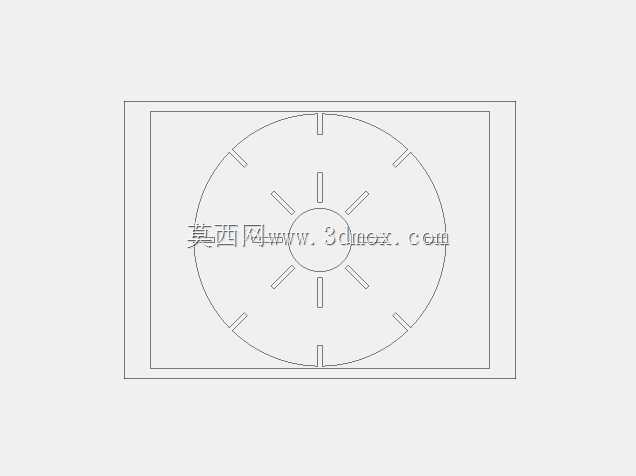

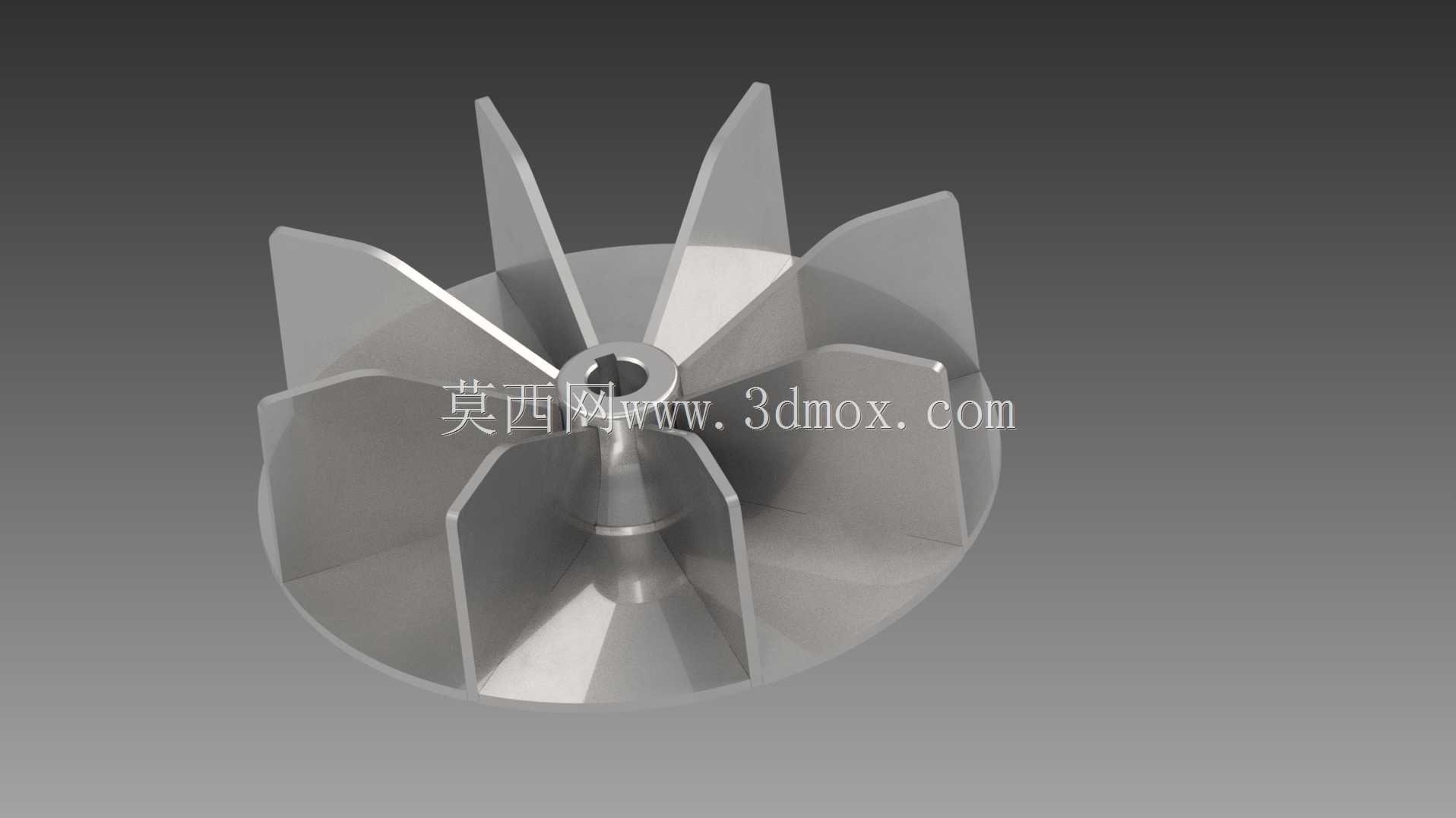

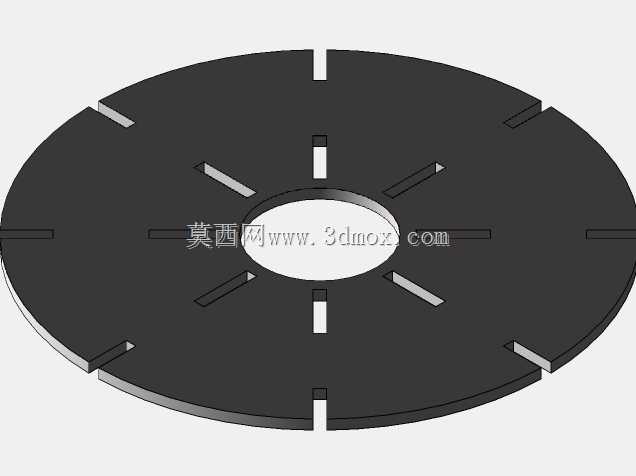

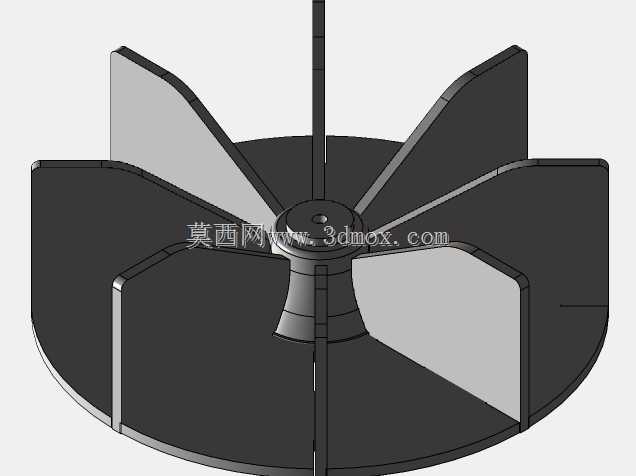

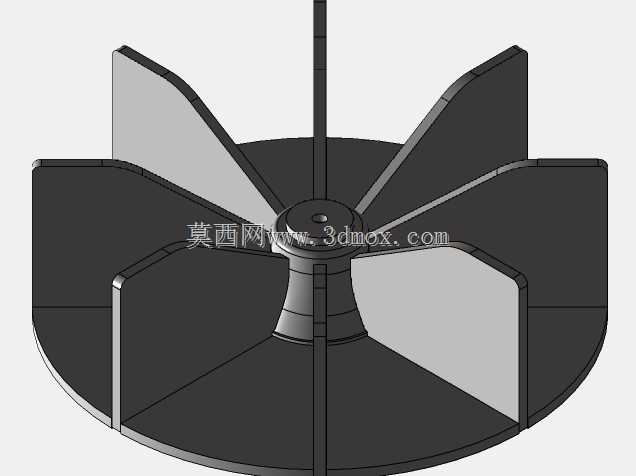

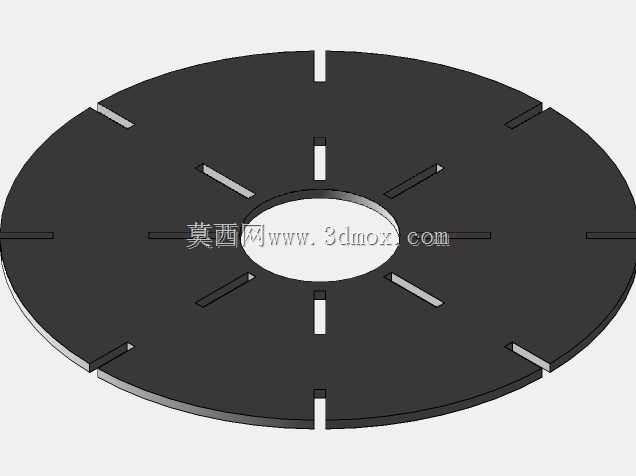

　　设计过程中，首先要确定的是叶轮与电机的直联传动结构，省去皮带传动的中间环节，既减少了传动损耗，也缩小了整机的安装体积，同时避免了皮带磨损带来的维护需求。叶轮的直叶片径向布置，是兼顾风压输出与抗杂质能力的选择：相比后弯叶片，径向直叶片的风压系数更高，同功率下能输出更高的压力，更适合高压小流量的排气场景；同时直叶片的流道更通畅，气体中携带的纤维、粉尘、焦油颗粒不容易附着在叶片表面，长期运行也能维持叶轮的动平衡精度，降低运维频次。蜗壳的型线采用对数螺旋线设计，截面从叶轮出口处开始逐步扩大，能将叶轮甩出的高速气体的动压平稳转化为静压，减少流道内的涡流损失，提升风机的运行效率，降低运行时的气流噪音。

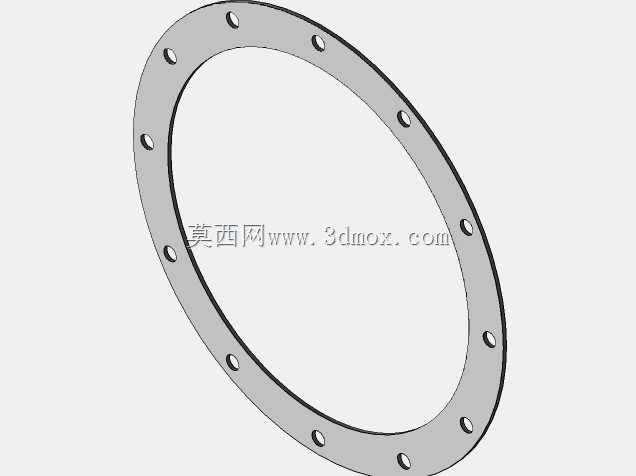

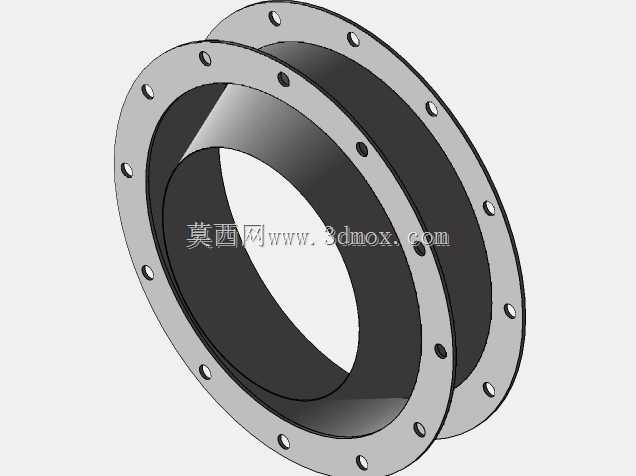

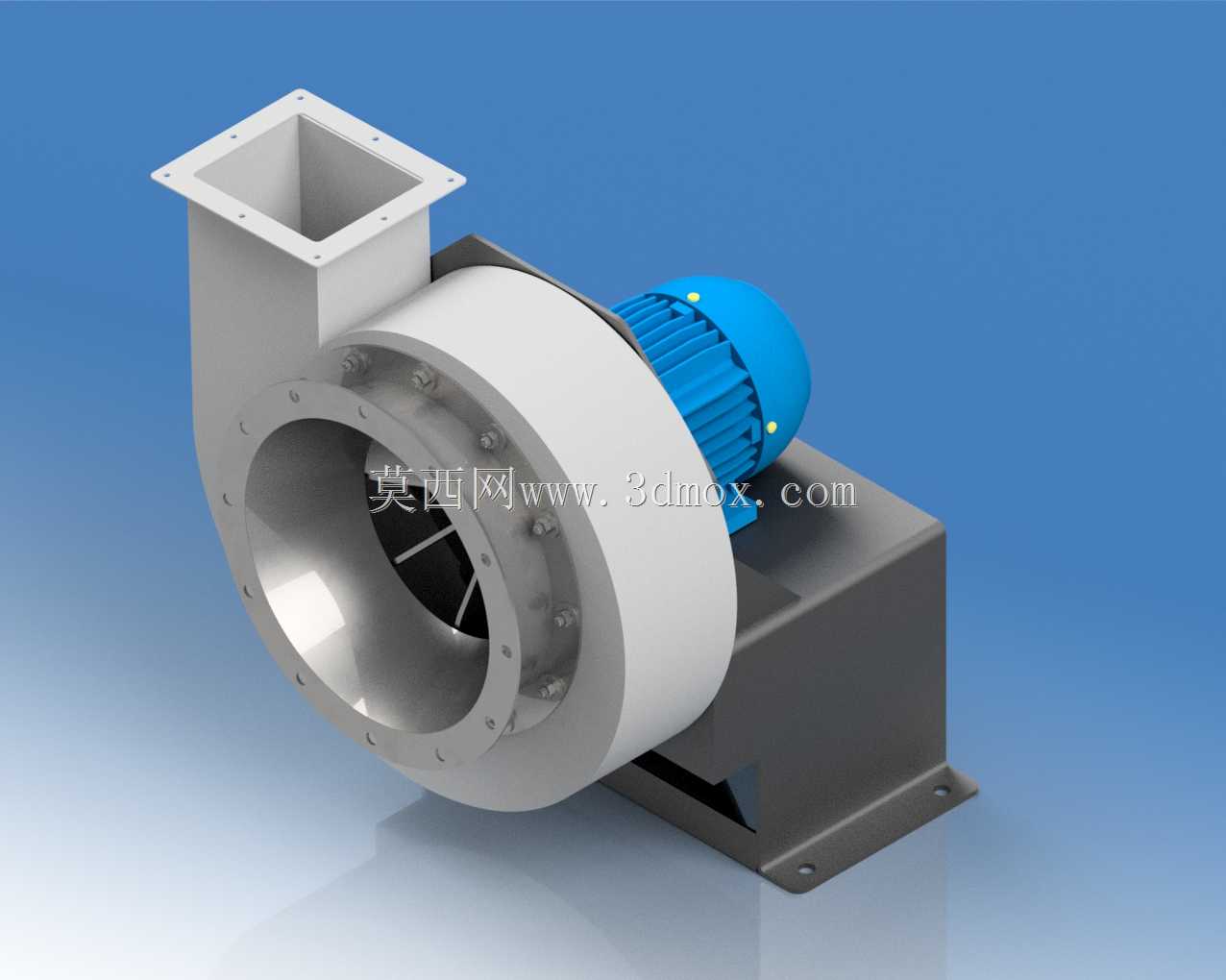

　　安装边界方面，这款风机的进风口为轴向圆形接口，出风口为方形法兰接口，法兰上预留了标准的螺栓安装孔，可直接与方形通风管路对接，不需要额外制作变径接头，减少现场安装的加工工作量。底部的安装底座为一体式焊接结构，预留了四个地脚螺栓孔，安装时可直接固定在混凝土基础或是钢架平台上，底座与蜗壳、电机安装位之间设置了加强筋，能承受高转速运行时的振动载荷，避免长期运行出现底座变形、设备移位的问题。整机的重心落在底座的几何中心附近，安装时不需要额外做配重处理，只要保证基础面水平，就能保证运行时的振动值在允许范围内。

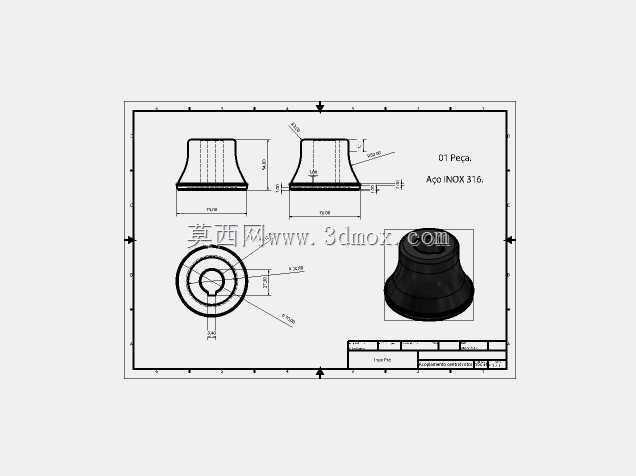

　　从结构细节来看，电机与蜗壳之间设置了密封结构，避免输送的气体从电机轴缝隙处泄漏，同时也能防止外界的粉尘进入电机轴承，延长轴承的使用寿命。叶轮与电机轴采用键连接加锁紧螺母的固定方式，能传递3马力电机输出的扭矩，不会出现高速运转下叶轮松动的问题。蜗壳与侧盖之间采用螺栓连接，后期需要清理叶轮积灰、检查叶轮磨损情况时，只需要拆开侧盖螺栓就能完成维护，不需要将整机从管路上拆下，降低了后期维护的难度。在选型适配时，需要注意风机的进出口方向与现场管路走向匹配，这款模型的出风口为垂直向上布置，若现场需要水平出风，可在建模阶段调整蜗壳的旋转角度，不需要改动叶轮与电机的安装结构，适配不同的安装空间需求。
