小型电动鼓风机三维结构设计方案

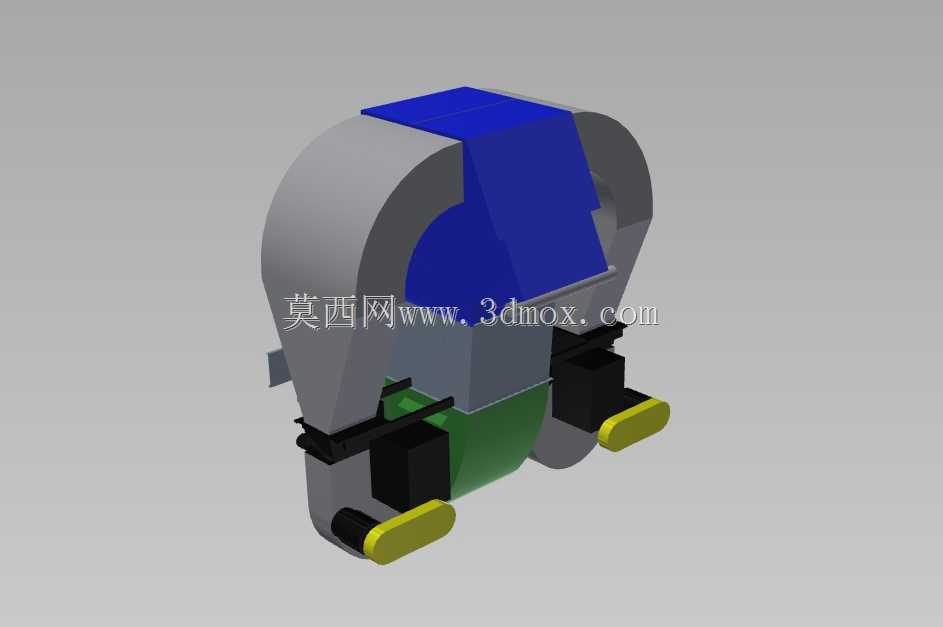

　　在工业现场的小范围定向送风、小型设备散热、工位局部除尘、实验室气路辅助送风等场景中，小型电动鼓风机是应用频次极高的通用气动部件，这类设备不需要匹配大型风路管网，多以独立单元形式直接安装在设备侧方或者工位支架上，对结构紧凑度、安装适配性、运行稳定性的要求远高于大型工业风机。本次呈现的电动鼓风机结构，在设计阶段优先考虑了狭小安装空间的适配问题，整体采用半包围式的壳体布局，将动力驱动部分、风轮腔体、接线端口整合在同一个成型壳体内，没有额外突出的冗余结构，避免在设备密集排布的生产线工位上与周边管线、结构件产生干涉。从功能实现逻辑来看，该结构将动力输出端与离心风轮做直连设计，省去了中间传动环节，既减少了传动损耗，

　　也降低了长期运行下的传动件故障概率，风腔的流道做了圆弧过渡处理，避免直角转折带来的风阻损耗与气流紊流，出风口的位置做了定位凸台设计，可以直接对接标准规格的送风软管，不需要额外加装转接头，适配现场快速装配的需求。在安装边界的考量上，结构底部预留了两个对称的安装支脚，支脚上的安装孔做了长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位精度要求，支脚与主体壳体之间做了加强筋连接，能够承受设备运行时的小幅振动，避免长期运行后支脚出现疲劳断裂。设备的电气接线端设置在壳体侧方的独立仓体内，接线完成后可以通过卡扣式仓盖实现密封，避免现场的粉尘、切削液溅入接线端造成短路故障，仓体周边预留了走线槽位，可以将供电线缆顺着壳体轮廓固定，

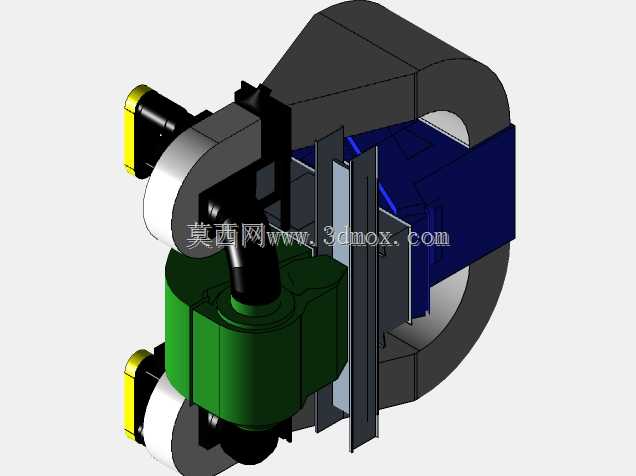

　　不会出现线缆悬垂被周边运动部件剐蹭的问题。从结构细节设计来看，风轮腔体的开合面做了止口定位设计，装配时不需要额外调整同轴度，依靠止口的配合精度就能保证风轮与腔体的间隙均匀，避免运行时出现风轮擦碰腔体的异响问题，壳体的拼接位置预留了密封胶条的安装槽，既可以减少风压泄漏，也能阻隔外部粉尘进入腔体内部附着在风轮上，长期运行也不会因为风轮积尘出现动平衡失衡的问题。设备两端的黄色端盖是快拆式的维护结构，不需要完全拆解设备主体，只需要拧下端盖的固定螺丝就能直接查看内部风轮的积尘情况，快速完成清洁维护，减少设备停机维护的时间。在实际选型适配时，这类小型电动鼓风机可以根据安装空间的朝向调整安装支脚的固定方向，既可以卧式安装在设备机架的横梁上，

　　也可以通过加装L型支架实现立式安装，适配不同设备的布局需求，出风口的方向也可以根据风路走向在装配时调整角度，不需要额外定制异形转接头。针对不同的送风压力需求，该结构的风腔预留了不同直径风轮的安装空间，可以在不改变外部安装尺寸的前提下，通过更换不同规格的风轮与匹配的动力部件，适配不同的风压、风量需求，减少同系列产品的模具开模成本，也方便用户在后续升级送风能力时不需要改动原有安装位，直接替换设备主体即可完成升级。在运行可靠性的设计上，动力部件的安装位做了减震衬套的预留槽，装配时加装橡胶减震衬套，可以阻隔动力部件运行时的振动传递到安装支架上，避免振动传导引发周边精密检测元件的测量误差，这一点在搭载精密传感器的检测设备配套场景中尤为重要，不会因为风机的振动影响检测精度。
