欧标插头式数字计时器结构设计

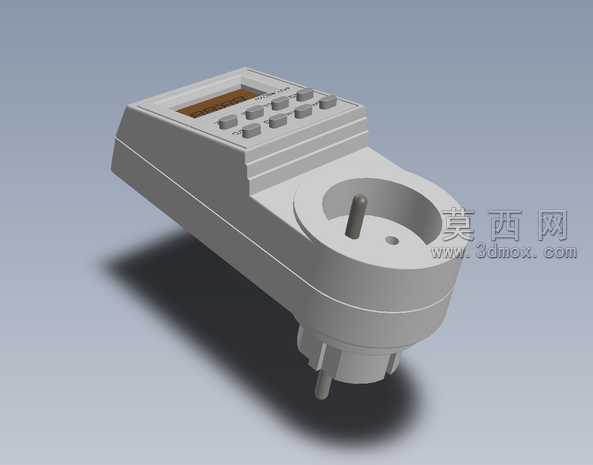

本作品为欧标插头一体式数字计时器的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循消费类电子产品的结构设计规范，对产品各部件的装配间隙、卡扣配合、壁厚均匀性都做了精准的参数约束，确保模型可直接用于后续的结构验证与开模参考。模型整体采用一体化流线型外观设计，上半部分为计时控制区域，下半部分集成欧标两圆插插头结构，同时在插头同侧设置了兼容欧标插座的插孔位，实现即插即用的串接取电设计，无需额外布线即可直接接入墙面插座使用。建模过程中对控制区域的细节做了精细化还原：顶部的液晶显示屏区域做了下沉式的屏幕安装槽设计，预留了屏幕PCB板的安装空间与定位柱结构，屏幕下方排布的六枚功能按键，每一枚都做了独立的按键柱、回弹间隙与键帽定位结构，按键表面做了微弧面的人体工学处理，贴合手指按压的触感需求。产品主体外壳采用哑光浅灰色硬质塑料材质，渲染时采用低粗糙度的漫反射材质模拟ABS工程塑料的细腻磨砂质感，插头金属插脚采用高反射率的金属材质，模拟铜质镀镍插脚的金属光泽，屏幕区域采用半透明的深色亚克力材质，模拟液晶显示屏的偏光片视觉效果。结构设计上，外壳采用上下扣合的装配方式，在模型内部预留了电路板安装位、导电铜片的固定卡槽，插孔位置做了安全防护门的结构预留，插头插脚与内部导电结构做了一体化的连接结构设计，整体壁厚控制在1.8-2.2mm之间，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕问题。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出产品的主体轮廓与按键的立体阴影，辅助光源从另一侧补光弱化暗部死黑，底部添加柔和的接触阴影增强产品的落地真实感，背景采用低饱和度的灰蓝色调，突出产品本身的结构细节，整体渲染效果清晰展现了产品的外观形态与各部件的位置关系，完整还原了插装式数字计时器的结构特征与使用形态。
