M30六角尼龙圈锁紧防松螺母三维模型

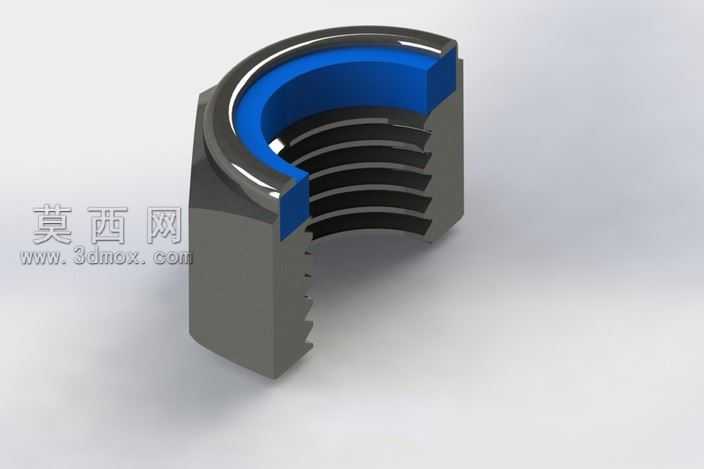

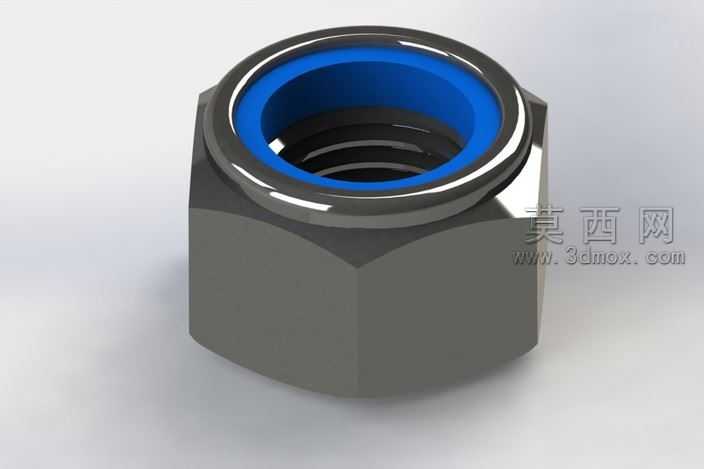

本模型为M30规格六角尼龙圈锁紧防松螺母，建模过程严格遵循机械设计标准，首先以公制螺纹规范为基础构建内螺纹特征，通过螺旋扫描命令精准切削出M30标准粗牙内螺纹，牙型角、螺距、牙高等参数完全符合国标紧固件公差要求，保证螺纹配合的通用性与互换性。螺母主体的六角外形采用拉伸切除结合倒角命令完成，对六角棱边做了符合工业生产实际的倒钝处理，还原金属冷镦或机加工后的真实边角形态，避免尖锐棱角的失真表现。模型核心的尼龙锁紧圈部分，单独构建独立实体特征，精准还原其嵌入螺母上端沉槽的装配结构，尼龙圈的内径略小于螺纹大径，还原其依靠弹性形变抱紧螺栓螺纹实现防松的结构原理，同时对尼龙圈与金属基体的配合间隙做了符合实际装配公差的设置，既体现过盈配合的锁紧逻辑，又避免结构干涉的建模错误。材质渲染阶段，金属螺母主体采用镀锌碳钢材质，调整金属粗糙度参数还原镀锌层略带哑光的银白金属质感，对表面做细微的颗粒纹理处理，模拟批量生产五金件的真实表面状态，而非过度抛光的失真镜面效果；内嵌的尼龙锁紧圈采用蓝色工程塑料材质，调整漫反射与高光参数，还原尼龙材质略带半哑光的塑料质感，与金属基体形成清晰的材质区分，直观展现产品的双材质结构特征。结构设计上完整还原该类扭矩螺母的功能逻辑：六角外形适配标准扳手的夹持尺寸，尼龙圈无内螺纹的结构特征准确呈现，依靠装配时螺栓螺纹挤压尼龙圈产生的径向抱紧力实现防松，可承受规定范围内的扭矩载荷，适用于振动工况下的螺纹连接场景。建模过程中对各特征的尺寸做了严格校验，螺母对边宽度、整体高度、沉槽深度、尼龙圈厚度等参数均匹配M30规格防松螺母的行业通用尺寸，保证模型可直接用于装配模拟、工程出图、3D打印验证等场景，整体模型特征树逻辑清晰，无冗余碎面与错误特征，几何拓扑完整，可兼容主流三维工程软件的导入编辑。
