ACE-GZ-28系列牵引气弹簧结构设计

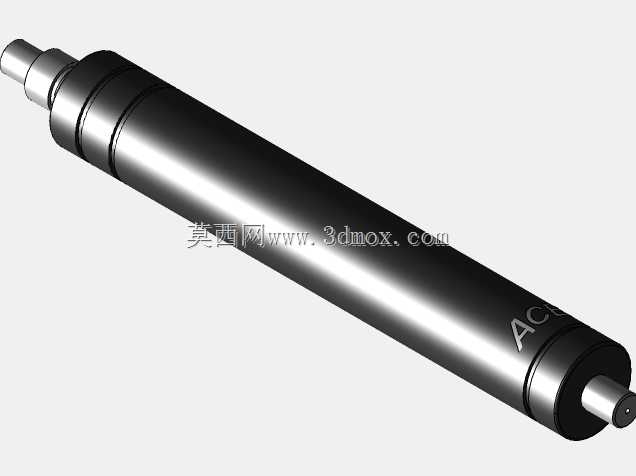

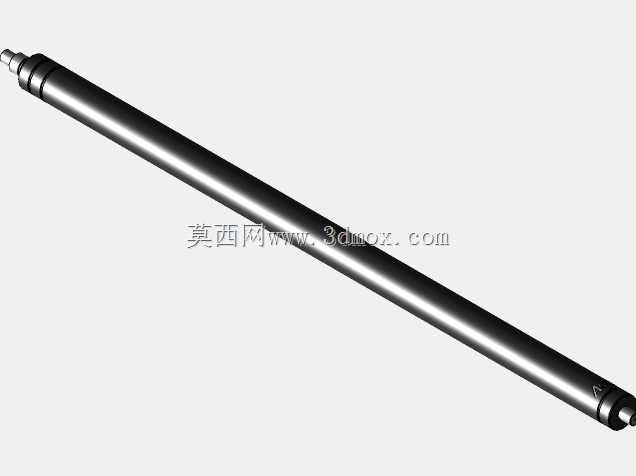

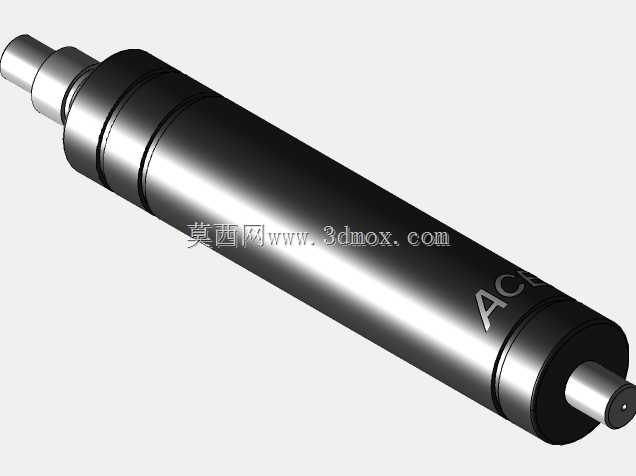

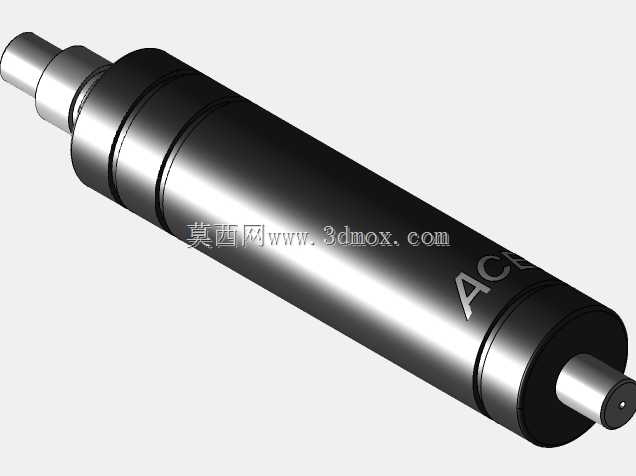

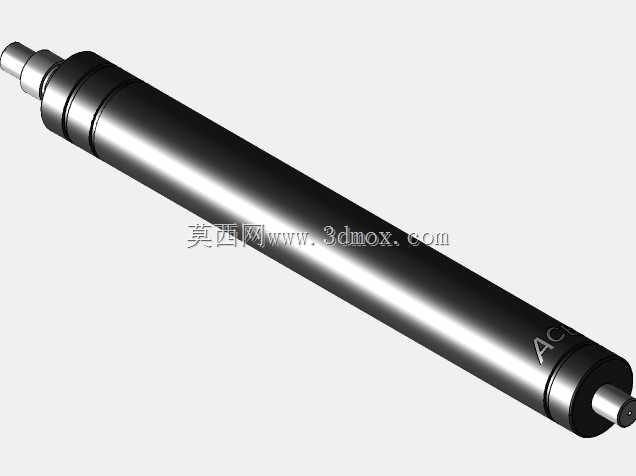

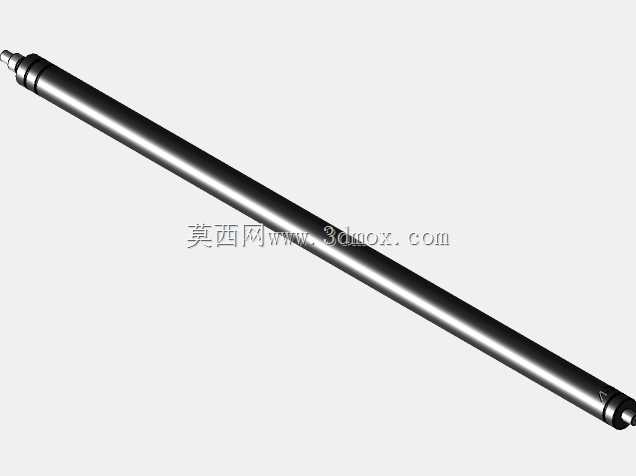

　　在各类工业设备的舱门启闭、工装夹具的行程复位、物流设备的缓冲支撑场景中，牵引式气弹簧始终是兼顾操作力控制与行程限位的核心配套部件，不同于常规压缩气弹簧的外推支撑逻辑，牵引气弹簧的拉力输出特性更适配需要主动回拉、闭合锁止的工位需求，ACE-GZ-28系列的结构设计正是围绕这类场景的通用安装需求展开。从实际选型适配的角度看，该系列气弹簧的杆体采用等径细长轴结构，整体外轮廓为规则圆柱形态，没有突出的异形安装座，安装边界的预留空间仅需匹配杆体全长与两端接头的活动余量即可，不管是嵌入设备型材的安装槽内，还是通过支架固定在钣金侧板上，都不会出现结构干涉问题。设计阶段首先考虑的是密封结构的可靠性，气弹簧的核心失效点集中在活塞杆与缸筒的动密封位置，

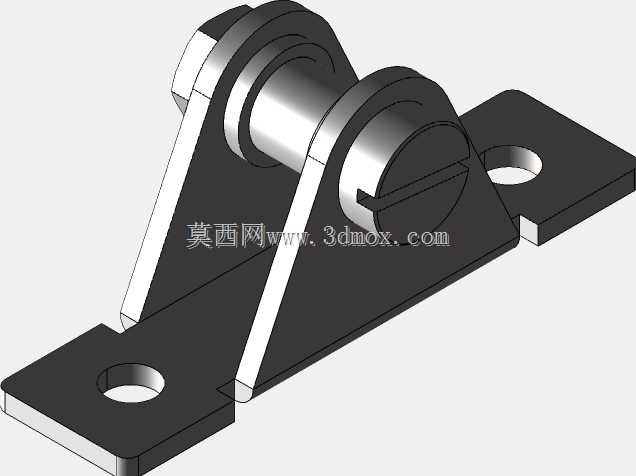

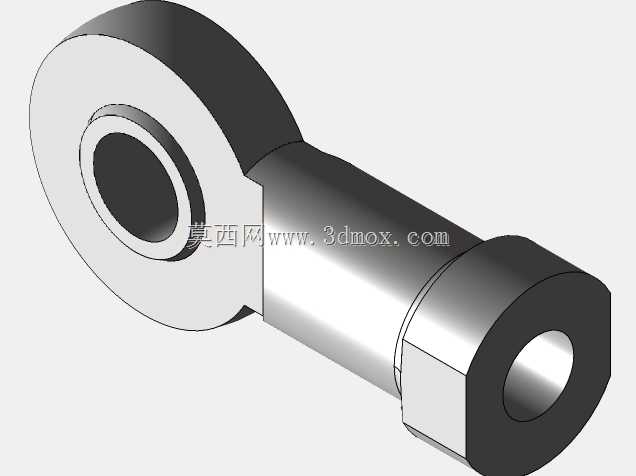

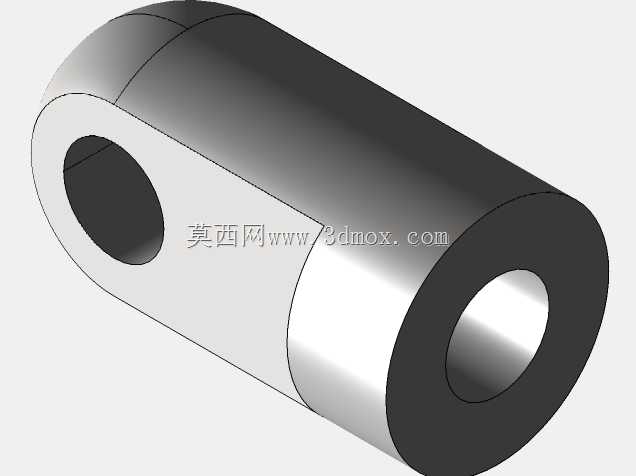

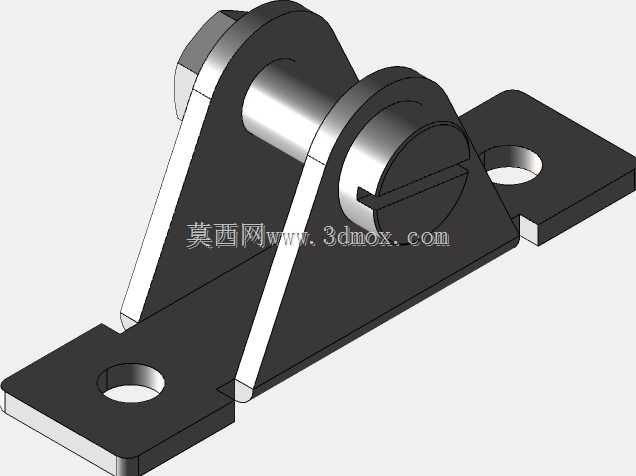

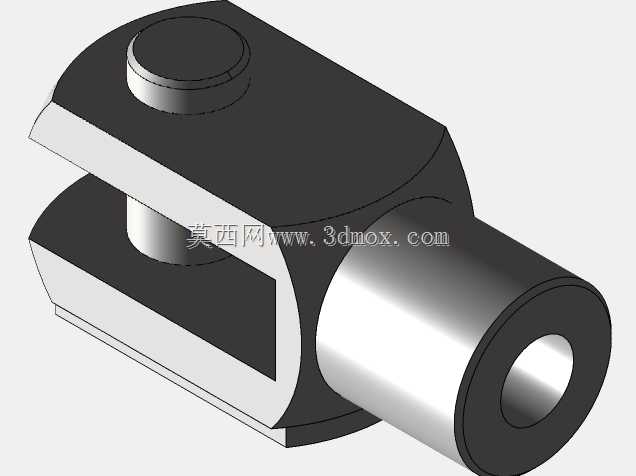

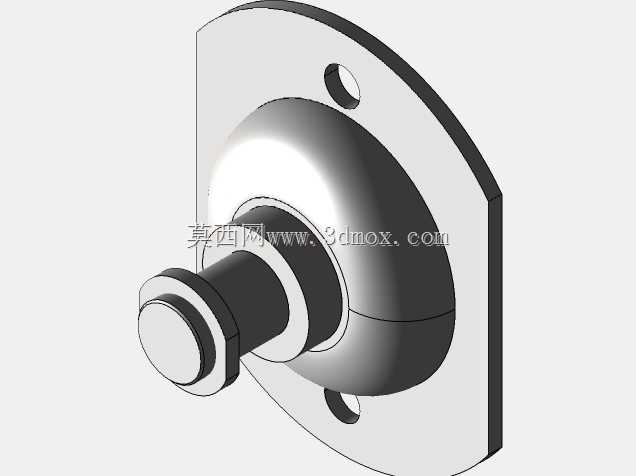

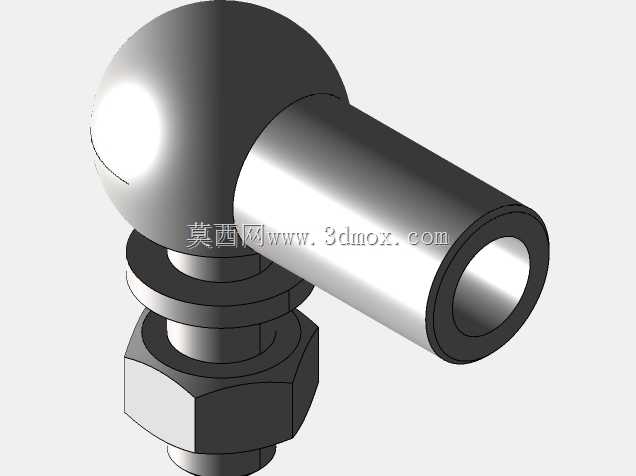

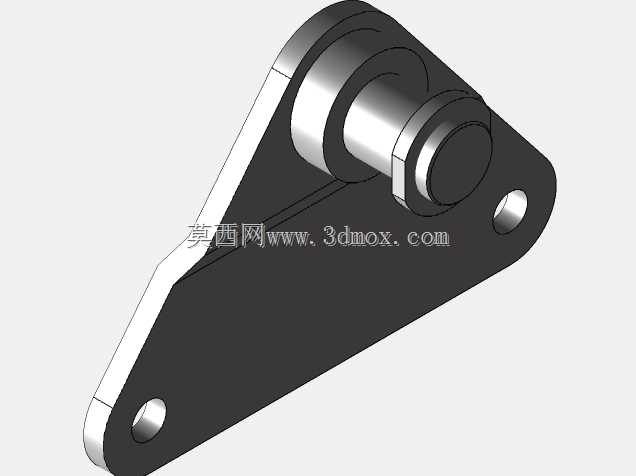

　　该系列在活塞杆端部设置了多级导向环与防尘圈组合结构，既可以避免车间环境中的金属切屑、粉尘进入缸筒划伤密封件，也能保证活塞杆往复运动时的同轴度，不会出现偏磨导致的漏气泄压问题。两端的连接接头采用标准化的铰接结构，配套的尖端支架可以适配不同角度的安装面，当设备舱门的开启轨迹存在弧线摆动时，铰接结构可以自动补偿角度偏差，避免杆体承受径向弯矩，要知道气弹簧的杆体一旦承受持续径向力，很容易出现活塞杆弯曲、密封件偏磨的问题，这也是很多现场应用中气弹簧提前失效的核心原因，该系列的接头设计刚好规避了这类安装误差带来的寿命损耗。从功能特性上看，牵引气弹簧的输出力值随行程变化的曲线经过调校，在初始拉伸阶段力值平稳上升，

　　到达额定行程末端时不会出现刚性冲击，配合内置的阻尼结构，不管是快速拉动还是缓慢复位，都能保持均匀的力值输出，不会出现忽快忽慢的卡顿感。在自动化生产线的安全门应用中，这类气弹簧可以保证门体在松开后自动回拉闭合，不需要额外加装锁扣就能保持闭合状态，同时在开启过程中提供稳定的支撑力，操作人员不需要施加额外的扶持力就能让门体保持在全开位置；在工装夹具的应用场景中，牵引气弹簧可以提供持续的复位拉力，替代传统的拉伸弹簧，相比普通金属弹簧，气弹簧的力值衰减更慢，在长期往复运动的工况下不需要频繁更换配件，而且整体安装长度更短，适合安装空间紧凑的夹具工位。设计过程中对缸筒的壁厚做了针对性优化，在保证额定气压下的结构强度前提下，尽可能降低整体自重，

　　杆体表面做了硬质氧化处理，在潮湿或者有弱腐蚀的车间环境中也不会出现锈迹，避免活塞杆表面锈蚀导致的密封件刮损。从安装尺寸的适配性来看，该系列的安装孔位、接头螺纹规格都沿用了行业通用的尺寸标准，设计人员在做设备三维装配时，可以直接调用模型替换原有同规格气弹簧，不需要重新调整周边的安装支架位置，大幅缩短结构改型的设计周期。很多设计人员在选型气弹簧时容易忽略行程余量的预留，该系列的行程设计预留了足够的安全缓冲距离，即使安装时存在少量的尺寸偏差，也不会出现活塞顶到缸筒端盖的问题，同时缸筒内部的限位结构可以保证活塞在到达行程极限时软接触，不会产生金属碰撞的异响。在物流分拣设备的挡板启闭结构、医疗设备的舱盖开合结构、农用机械的操作杆复位结构中，这类牵引气弹簧都能稳定适配，其核心的设计逻辑就是在保证核心气弹簧功能的前提下，尽可能提升安装适配性与工况耐受性，减少现场应用中的故障点，不需要针对特殊场景做额外的结构定制，就能覆盖绝大多数需要牵引复位、弹性支撑的工位需求。
