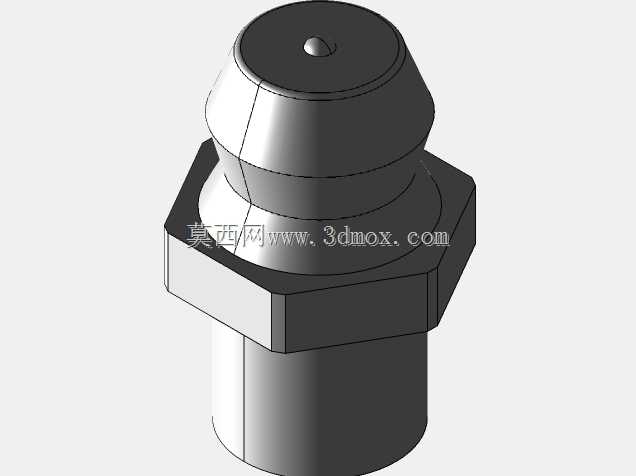

M6规格外六角注油嘴结构三维造型

　　在各类工业设备的润滑系统设计中，注油嘴是承担润滑介质加注、保障运动副润滑可靠性的微小但关键的连接件，这款M6规格的注油嘴结构，是针对中小载荷、紧凑安装空间的润滑点位设计的标准连接件，广泛应用在小型传动机构、仪器仪表内部运动组件、轻工设备转轴、小型气动元件的润滑点位上。从实际使用场景来看，这类注油嘴通常安装在设备壳体的预留螺纹孔上，外露部分需要适配标准黄油枪的注油接口，内部则连通设备内部的轴承、导轨、齿轮啮合面等需要定期补脂的位置，避免润滑脂加注过程中出现溢漏、加注不到位的问题。

　　从结构设计思路来看，这款注油嘴采用三段式的结构布局，最下端为M6外螺纹的安装段，螺纹段长度经过匹配常规设备壳体壁厚设计，能够保证拧入螺纹孔后有足够的啮合长度，不会因为设备运行振动出现松脱，同时螺纹根部设计有退刀结构，避免安装时螺纹末端卡滞在壳体螺纹孔口，保证安装到位后注油嘴的肩部能够贴合壳体安装面，起到端面密封的作用。中间段采用标准外六角结构，对边尺寸适配常规开口扳手或者套筒的安装尺寸，安装时可以施加标准扭矩，既保证连接紧固，又不会因为扭矩过大导致螺纹滑牙或者注油嘴本体断裂，六角结构的棱角做了微小的倒钝处理，避免安装过程中划伤操作人员，也减少长期使用后棱角磕碰变形导致后续拆卸困难的问题。

　　上部的注油对接段采用锥面过渡的结构，顶端设计有球形密封的止回结构，平时依靠内部弹簧压力将注油口封闭，避免设备运行过程中内部的润滑脂从注油嘴溢出，同时阻挡外界的粉尘、切削液、水汽从注油口进入设备润滑腔，防止润滑脂被污染变质；当使用黄油枪加注润滑脂时，黄油枪的注油接头压合在顶端锥面上，顶开内部的密封钢球，高压润滑脂就可以通过注油嘴内部的通道注入润滑点位，加注完成后移除黄油枪，内部钢球自动复位密封，整个过程不需要额外的封堵操作，适配日常设备维护的快速加注需求。

　　从安装边界尺寸来看，这款注油嘴整体轴向尺寸紧凑，外露在设备壳体外的长度较短，不会和周边的管线、相邻零部件产生运动干涉，适合安装在设备内部空间局促、周边零部件排布密集的润滑点位；外六角的外接圆直径控制在合理范围内，安装时扳手的操作空间不需要额外预留过大，即使是相邻两个注油嘴间距较小的排布场景，也能顺利完成安装和拆卸操作。注油嘴内部的通油孔径经过匹配M6规格的通流能力设计，既保证加注润滑脂时的阻力不会过大，又能避免通径过大导致止回钢球密封失效的问题，适配常规2号、3号锂基脂的加注粘度要求，在常温常规工况下不会出现加注堵塞的问题。

　　在实际选型匹配时，这类注油嘴需要注意安装螺纹的规格匹配，同时要确认安装位置的壳体壁厚是否和螺纹段长度适配，如果壳体壁过薄，需要在螺纹上搭配密封垫片或者涂覆螺纹密封胶，避免润滑脂从螺纹配合间隙渗漏；如果壳体壁过厚，则需要确认螺纹拧入深度不会遮挡内部通油孔，保证润滑脂能够顺利流入润滑腔。另外注油嘴外露的锥面部分需要避免被外力撞击，一旦锥面变形会导致黄油枪接头无法密封对接，影响后续的润滑维护操作，在设备整体结构设计时，通常会将注油嘴的位置设置在有一定防护、同时维护人员能够方便对接黄油枪的位置，既避免运行过程中被磕碰损坏，又能减少日常维护的操作难度。

　　从建模细节来看，这款三维造型完整还原了注油嘴的所有结构特征，包括外六角的棱边倒角、螺纹段的退刀槽、顶端的密封钢球安装位、锥面的过渡弧度，所有尺寸都按照实际量产的标准注油嘴参数绘制，既可以用于设备整体装配时的干涉检查，也可以用于润滑系统的布局设计验证，还能作为维护手册的可视化示意素材，帮助维护人员快速识别对应规格的注油配件，减少备件选型错误的问题。在做设备的三维装配仿真时，将这个模型装配到对应点位，可以提前检查注油嘴安装后是否和周边零部件存在空间冲突，验证维护操作时扳手的活动空间、黄油枪的对接空间是否充足，避免设备加工装配完成后才发现注油嘴位置不合理、无法正常加注润滑脂的设计问题，减少后期设计变更的成本。
