带滚轮长摆臂微动行程检测开关

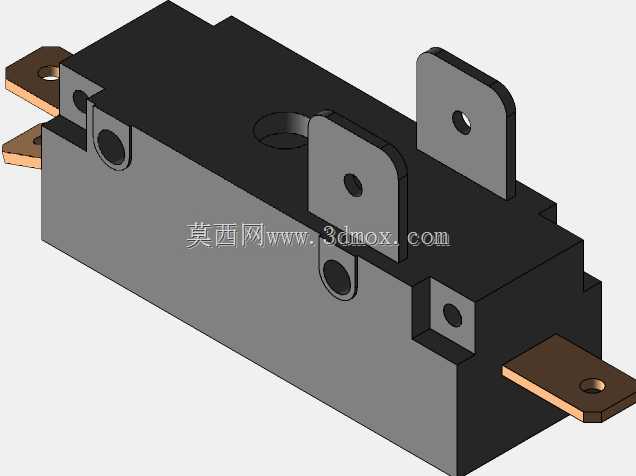

　　在自动化生产线的工件到位检测工位、小型家电的门体闭合检测回路、工业设备的行程限位点位上，这类带滚轮长摆臂的微动检测元件是极为常用的基础电气部件，很多刚入行的结构工程师在选型时容易忽略安装边界与摆臂触发角度的匹配问题，导致实际装机后出现触发不灵敏、摆臂卡滞甚至开关本体被撞损的情况。从结构设计来看，这款开关采用黑色热固性塑料作为基座主体，材料本身具备不错的绝缘性能与抗形变能力，基座两侧预留的圆形安装孔是核心的定位基准，安装时需要保证孔位与设备安装面的定位柱完全贴合，避免开关本体在长期受触发冲击力的过程中出现偏移。基座底部伸出的两个铜质接线端子采用镀锡处理，既可以保证焊接导线时的上锡效率，也能在长期使用过程中减少氧化层的产生，

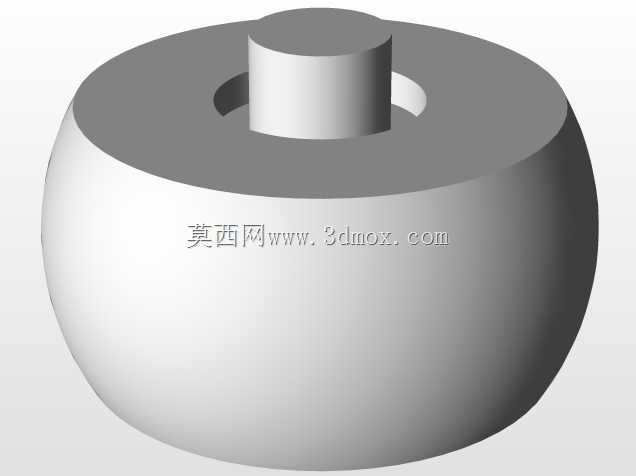

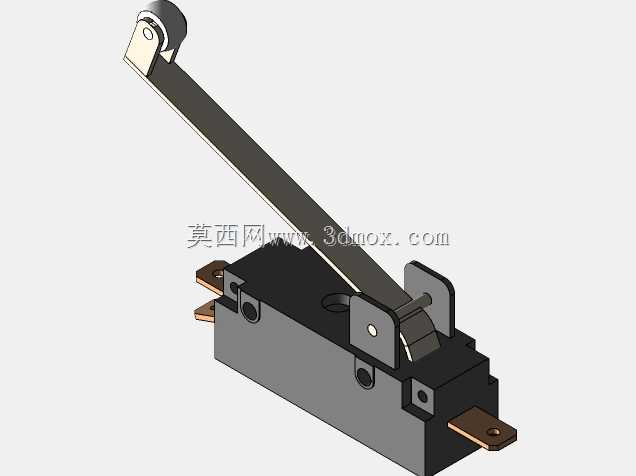

　　维持稳定的接触电阻，端子的伸出长度经过匹配设计，既不会因为过短导致焊接时热量传导到开关内部损伤触点结构，也不会因为过长导致接线后与周边金属构件出现安全距离不足的问题。长摆臂采用冷轧钢冲压成型，表面做发黑防锈处理，摆臂的长度直接决定了触发行程的阈值，摆臂越长，相同触发位移下对应的开关内部触点动作行程越短，适合需要大角度触发、低触发压力的检测场景，比如输送线上工件高度存在小幅波动的到位检测场景，长摆臂可以通过自身的角度摆动抵消工件的尺寸公差，避免出现漏触发的问题。摆臂末端的滚轮采用聚甲醛材质注塑成型，滚轮与摆臂之间通过金属铆钉铆接，保证滚轮可以自由转动，当被检测工件与滚轮接触时，滚轮会随工件的移动产生滚动，将滑动摩擦转化为滚动摩擦，

　　既可以减少摆臂末端的磨损，也能降低触发过程中对工件表面的刮擦损伤，适合检测表面外观要求较高的工件。开关内部的触点组件采用银合金触点，具备不错的耐电弧烧蚀能力，可以承受常规小功率控制回路的通断需求，内部的动作簧片经过预压调校，保证摆臂触发到设定角度时触点可以实现快速通断，减少触点拉弧的持续时间，延长开关的使用寿命。在安装边界方面，需要注意摆臂的摆动平面必须与被检测工件的运动方向保持平行，若存在安装角度偏斜，会导致滚轮与工件接触时出现侧向分力，长期使用会造成摆臂变形、铆钉松动，最终导致开关失效；摆臂的初始安装角度需要预留足够的余量，既要保证工件未到位时开关处于完全释放状态，也要保证工件到位时摆臂的下压角度不超过开关的最大允许行程，

　　避免摆臂过度下压导致内部簧片产生塑性变形。这类开关的触发压力较小，在轻载检测场景中优势明显，比如3D打印机的限位检测、小型自动化设备的原点复位检测、柜门的开合状态检测等场景都能适配，建模时需要重点关注摆臂的转动自由度与极限摆动角度，在做虚拟装配仿真时要模拟触发全过程的运动干涉情况，确认摆臂在整个摆动行程中不会与周边的结构件产生碰撞，接线端子的位置要预留足够的接线操作空间，方便后期生产装配时的导线焊接与检修操作。基座上的凸台结构是内部触点组件的定位结构，建模时不能随意简化，否则会导致开关内部的装配关系出现偏差，影响后续结构验证的准确性。
