15kV中压辅助变压器结构设计

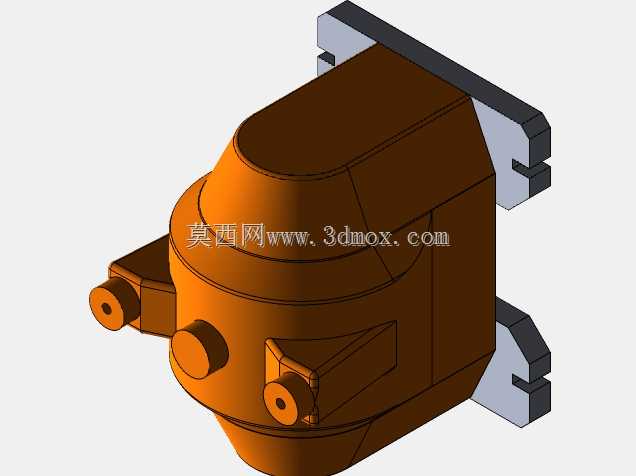

　　在10kV-15kV电压等级的中压配电系统、工业厂区高压供电回路、箱式变电站内部配套环节，这类辅助电压互感器常作为电压采样、二次侧控制回路供电的核心部件，承担着把一次侧高电压按固定变比转换为低压侧标准电压的作用，给计量仪表、继电保护装置、操作回路提供匹配的工作电源，同时实现一次高压回路与二次低压控制回路的电气隔离，避免高压串入低压侧损坏设备、威胁运维人员安全。从结构设计角度看，这个模型的主体采用环氧浇注式的全包封绝缘结构，主体外壳的曲面过渡设计不是单纯为了规整外观，核心是为了均匀高压端的电场分布，避免棱角位置出现电场集中引发放电，外壳的壁厚经过绝缘耐压校验，能满足15kV等级下的工频耐压、雷电冲击耐受要求，

　　外壳上的三个凸起接线端分别对应不同的接线点位，每个接线柱都做了加大的绝缘爬距设计，接线端的凸台结构能增加表面爬电距离，适配潮湿、多粉尘的工业安装环境，降低污闪故障的概率。背部的三个L型安装支架是整个部件的安装受力结构，支架上的卡槽设计可以直接卡在柜体预装的C型安装梁上，不需要额外打孔适配，安装时只需要从侧面滑入卡槽再拧紧紧固螺钉即可，能大幅缩短柜内装配的工时，支架和主体浇注体的连接位置做了三角形加强筋结构，抵消设备运输、运行过程中的振动应力，避免支架和主体绝缘层之间出现开裂缝隙，影响绝缘性能。设计过程中首先要明确的是安装边界尺寸，这类柜内安装的中压元件，深度方向不能超出柜内的安全绝缘距离，宽度方向要和相邻的断路器、

　　隔离开关等部件保持足够的空气间隙，模型里的主体圆弧顶部到安装支架背面的尺寸、接线端突出主体的长度，都是按照中压开关柜的标准柜内空间预留的，不会和柜内的母线排、二次走线槽出现干涉。主体下部的收窄锥形结构，是为了给下方的二次接线端子预留操作空间，现场接线时不需要额外探入柜体深处就能完成二次线的压接与紧固，日常运维时也能直观检查接线端子的紧固状态，不需要拆解周边部件。从功能特性上看，这种浇注式的辅助变压器相比传统油浸式结构，没有渗漏油的风险，不需要定期做油样检测，免维护周期更长，适合在成套开关柜内部紧凑安装，外壳的棕色环氧材质添加了抗紫外线、耐老化的成分，即使是在户外环网柜内的高温、高湿环境下，也能长期保持绝缘性能稳定。

　　建模的时候要注意几个核心的配合尺寸：安装支架的卡槽宽度要和标准C型钢的尺寸匹配，公差控制在合理范围，既不能太松导致安装后设备晃动，也不能太紧导致现场无法顺利卡入；接线柱的中心距要和标准的高压绝缘护套尺寸匹配，方便后期配套安装绝缘防护套；主体和安装支架的连接面要做贴合处理，避免浇注后出现应力集中点，在长期温度变化的热胀冷缩过程中出现绝缘层开裂。实际应用中，这类部件常配套在高压开关柜的仪表室间隔，和电流互感器、多功能电力仪表、微机保护装置配合使用，变比通常为15kV/115V，给二次侧的保护装置提供准确的电压采样信号，当系统出现过压、欠压、单相接地等故障时，保护装置能通过采集到的电压信号快速判断故障类型，触发对应的保护动作，切断故障回路，保障整个供电系统的安全。设计时还要考虑设备的动热稳定性能，安装支架的厚度要能承受短路电流冲击下的电动力，不会出现支架变形导致设备移位，主体内部的绕组固定结构要和外部浇注层紧密结合，避免短路冲击下绕组出现位移损坏绝缘。整个外形的曲面设计还兼顾了浇注工艺的可行性，所有的转角位置都做了圆角过渡，没有尖锐的直角，在环氧浇注的过程中不会出现气泡残留，避免内部气隙导致局部放电量超标，影响设备的使用寿命。
