轨道式重载工业转运台车结构设计

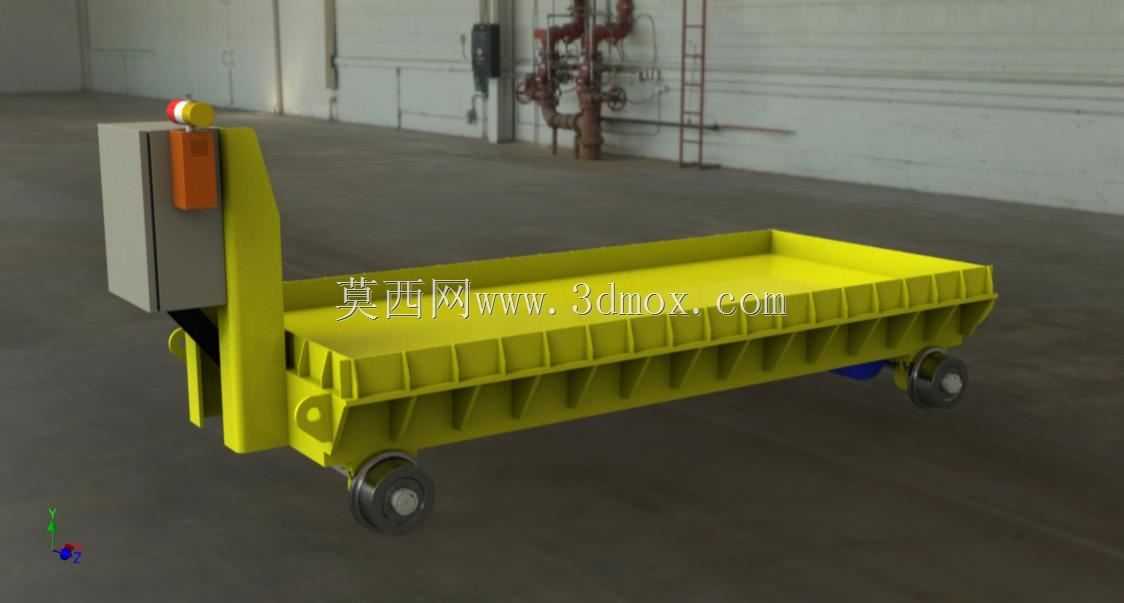

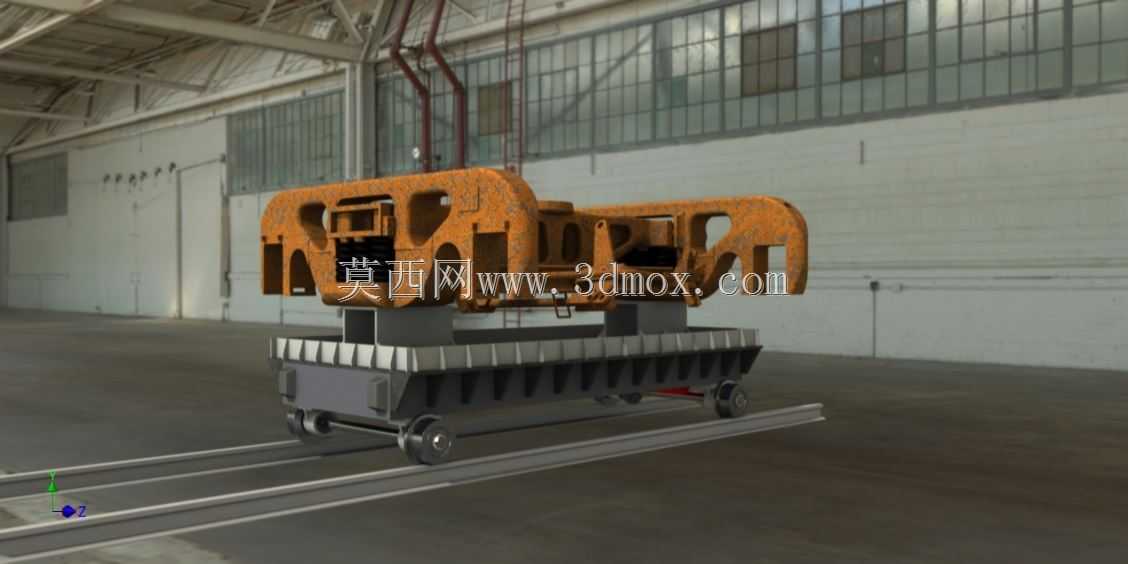

　　这款轨道式重载转运台车，主要面向重型制造车间内的大吨位工件跨工位转运场景，常见于重型装备制造、冶金加工、大型构件焊接车间的内部物流环节，承担数十吨级重型工件在固定工艺路线上的水平转运任务，替代传统叉车作业在大吨位负载下的稳定性不足问题，同时避免无轨转运对车间地面的压强损伤。从结构设计逻辑来看，整车采用分层承载的布局思路，下部为走行总成，直接与铺设的车间轨道配合，上部为承载框架，负责承接上方搭载的重型工件或工装夹具。走行部分采用双轮组布局，每侧配置多个钢质走行轮，轮缘与轨道侧面配合实现导向，避免走行过程中出现脱轨风险，轮组与车架之间采用刚性连接加缓冲垫的结构，既保证重载下的载荷均匀传递，也能抵消轨道接缝处带来的小幅冲击。

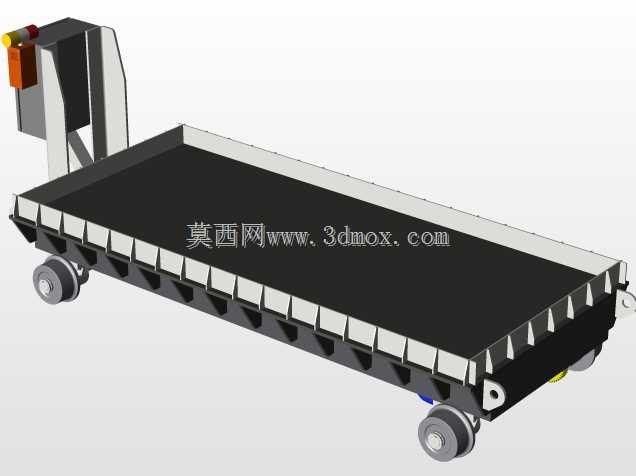

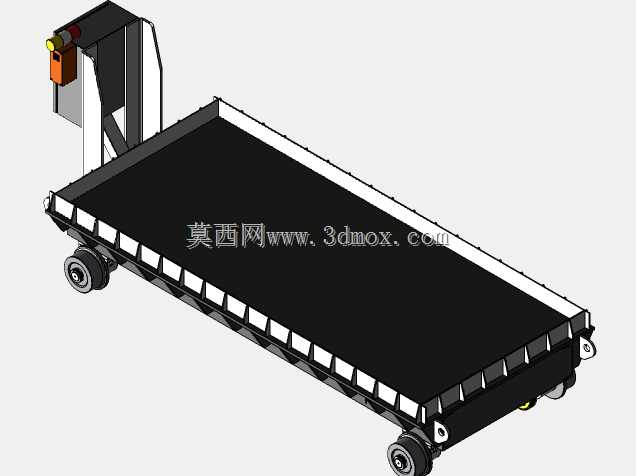

　　上部承载框架采用箱型梁焊接结构，根据承载重心分布设计了变截面的梁体结构，在负载集中的区域加厚腹板与翼缘板厚度，非主要承载区域适当减重，在保证整体结构刚度的前提下控制整车自重，降低走行驱动的负载要求。从安装边界来看，整车的轨距需要匹配车间现有铺设的轨道规格，走行轮的轮距、轮缘宽度都要对应轨道的型号，避免出现卡轨或间隙过大导致的走行晃动；整车的高度需要匹配车间现有装卸工位的台面高度，保证工件转运到对应工位后可以直接通过辊道或吊装实现无缝衔接，不需要额外的高度调整。车架上方的承载面预留了标准的工装安装接口，可以根据不同的转运工件类型快速更换适配的承载工装，比如焊接工装支座、发动机承载架、大型结构件定位架等，不需要对整车主体结构进行改动，

　　提升设备的通用适配性。在功能设计上，这类转运台车的走行速度控制在低速区间，保证大吨位负载下的启停平稳性，避免工件在转运过程中出现滑移或倾覆；车架的边角位置做了圆弧过渡处理，避免车间内人员通行时发生磕碰伤害，走行轮组外侧配置了防护挡板，防止车间内的杂物卷入轮轨之间造成卡滞。从实际使用场景出发，这类设备通常沿着固定的轨道循环运行，连接焊接工位、机加工工位、涂装工位、总装工位等多个工艺节点，相比无轨转运设备，轨道式的运行路线固定，不需要额外安排人员进行路径引导，也不会因为地面不平整导致负载倾斜，尤其适合单批次重量大、转运路线固定的车间内部物流场景。设计过程中需要重点校核车架在额定负载下的挠度变形，

　　保证承载面的平面度误差控制在工艺允许范围内，避免因为车架变形导致放置在上方的高精度工件出现定位偏差；同时要校核走行轮的轮压分布，保证每个走行轮承受的载荷在轨道与车轮的承载范围内，避免长期使用出现轮组过早磨损或轨道压溃的问题。整车的结构拆分也充分考虑了车间的装配与后期维护需求，走行轮组采用模块化设计，单个轮组可以整体拆卸更换，不需要将整车完全吊装起来，降低后期维护的难度与成本；车架上的各个梁体之间采用连续焊缝连接，关键受力位置增加了加强筋板，避免长期交变载荷下出现焊缝开裂的问题。
