移动式轻型起重吊具结构设计方案

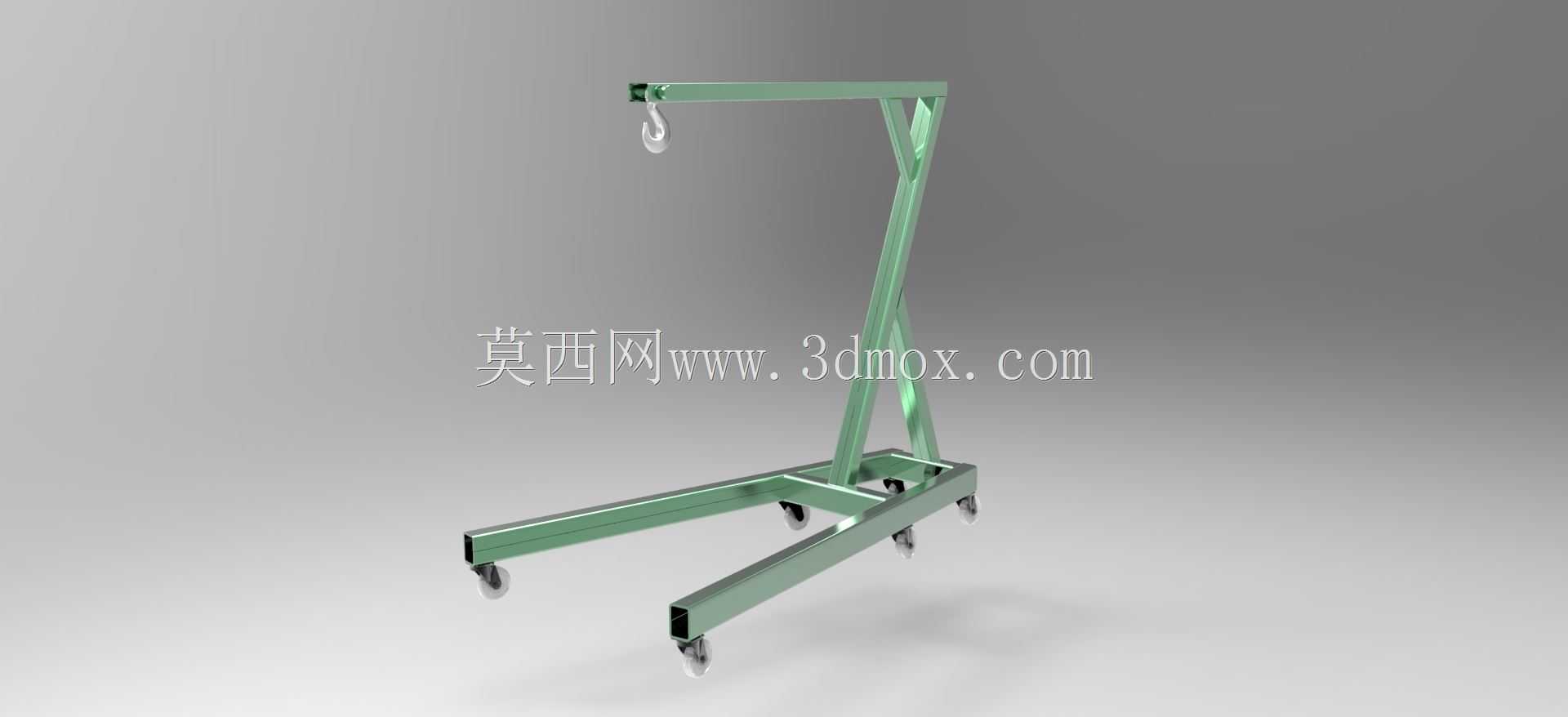

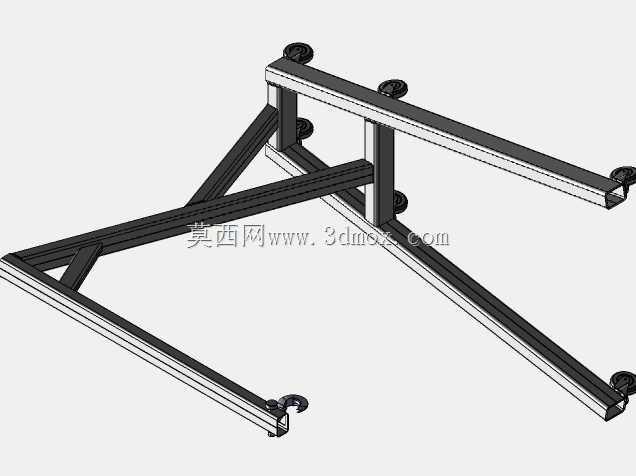

　　这款移动式轻型吊具的结构设计，核心面向车间内小吨位工件的短距离转运、工位间物料调运场景，适配机械加工车间、装配工位、维修作业区的零散吊装需求，解决固定式天车覆盖盲区、大吨位起重设备调度成本高的痛点。从结构布局来看，整体采用Z型斜撑主立柱搭配分体式H型底架的设计，区别于传统门式吊架的对称立柱结构，斜向主立柱在保证吊装作业空间的同时，将吊点载荷通过斜撑直接传导至底架的四个轮组支点，避免了直立柱结构带来的弯矩集中问题，主立柱与底架的连接节点采用满焊焊接工艺，焊缝沿型材贴合面连续布置，保证节点处的抗扭、抗剪性能满足额定载荷下的受力要求。底架采用两根平行的纵向型材作为承载梁，四个脚轮分别安装在纵向梁的两端，轮组选用带刹车功能的万向脚轮，

　　空载状态下可单人推动完成工位转移，吊装作业时踩下刹车即可锁定设备位置，避免作业过程中支架滑移引发安全风险；底架的纵向梁间距经过尺寸校核，可适配常见的标准托盘宽度，吊装时底架可直接跨在托盘外侧，无需额外调整工件位置即可完成挂钩起吊作业，减少吊装前的对位调整时间。吊点设置在主立柱顶端的横向悬臂端部，悬臂伸出长度经过受力验算，保证额定载荷下悬臂的下挠量控制在允许范围内，吊点处预留标准吊钩安装位，可根据作业需求更换不同规格的吊钩、吊具，适配不同形态工件的吊装需求。从安装边界来看，设备整体高度适配常规车间的室内层高，底架最低处预留足够的地面通过间隙，可顺利通过车间常见的地面线槽、门槛等凸起障碍，无需对车间地面做额外改造即可投入使用；

　　设备整体自重控制在单人可推动的范围内，无需额外辅助转运设备即可完成跨区域调度。在设计思路上，这款吊具没有配置复杂的动力起升机构，预留了电动绞车的安装接口，接口位置设置在主立柱下部的空闲区域，该区域距离底架承载梁高度适中，安装电动绞车后可降低整体设备的重心，提升吊装作业时的稳定性，预留的安装位可适配指定参数的电动绞车，安装时无需对原有主结构做切割、打孔修改，仅需通过螺栓连接即可完成动力单元的加装，用户可根据自身作业需求选择手动吊装或者加装电动起升单元，兼顾低成本基础使用需求与升级电动作业的拓展空间。主结构型材选用标准工业铝型材或者矩形钢管，型材截面参数经过受力仿真校核，在满足额定载荷下强度、刚度要求的前提下尽可能降低型材自重，

　　避免设备整体过重导致移动困难；所有型材的棱边都做了倒角处理，避免作业过程中尖锐棱边划伤操作人员或者刮碰工件表面。在实际使用场景中，这类轻型吊具可承担机加工工位的工件上下料吊装、装配工位的部件抬升对位、设备维修时的零部件拆卸吊装等作业，尤其适合作业空间狭窄、天车无法覆盖的边角工位，相比大型起重设备，这类小型移动吊具调度灵活、占用空间小，作业时无需提前申请天车调度，一线操作人员可根据作业需求随时使用，大幅提升零散小吨位吊装作业的效率。结构设计时充分考虑了不同作业场景的适配性，斜撑立柱的倾斜角度经过多轮调整，既保证吊点作业时的操作视野，避免立柱遮挡操作人员观察吊点与工件对位的视线，又让整体结构的受力路径更短，减少不必要的材料损耗；底架的轮组安装位置经过重心验算，吊装额定载荷时整体设备的重心始终落在四个轮组围成的支撑面内部，避免偏载引发的设备倾覆风险，即使在工件出现小幅摆动的情况下，也能保证支架的稳定性。
