机用虎钳夹紧机构三维结构设计

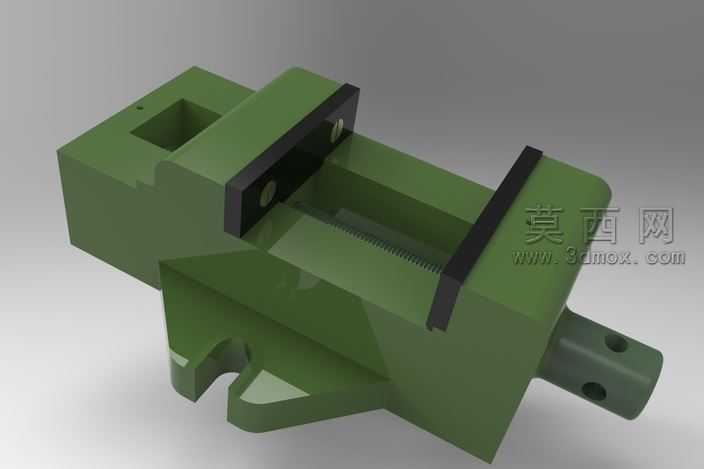

本作品为机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的设计规范，完整还原了机用虎钳的全部功能结构与装配关系。建模阶段采用自底向上的装配设计思路，首先对固定钳身、活动钳身、丝杠螺母副、钳口护板、固定底座等核心零件逐一进行特征建模：固定钳身作为核心承载基体，通过拉伸、切除、筋特征构建出导轨滑槽、安装定位槽、丝杠支撑孔等结构，保证各配合面的尺寸精度符合装配公差要求；活动钳身通过导轨配合结构与固定钳身实现滑动连接，建模时严格控制导轨配合面的平行度与间隙尺寸，还原真实滑动副的运动特性；丝杠传动部分采用螺旋扫描特征构建传动螺纹，匹配螺母零件的内螺纹结构，实现旋转运动到直线夹紧运动的转换；钳口护板部分通过阵列特征构建出交叉防滑齿纹，还原真实虎钳夹持工件时的防滑结构，同时通过沉头孔特征完成护板与钳身的连接结构设计。材质与渲染阶段，针对不同零件的实际材质属性进行参数设置：钳身主体采用铸铁材质参数，调整漫反射颜色为军绿色哑光质感，添加细微的铸造颗粒纹理还原铸铁件的表面质感；钳口护板采用淬火钢材材质参数，设置深灰色金属质感与较高的粗糙度，体现热处理零件的表面特性；丝杠与传动零件采用调质钢材参数，添加轻微的金属反光效果，区分加工面与非加工面的质感差异；底座安装结构添加氧化发黑的表面处理质感，提升模型的真实感。结构设计上完整还原了机用虎钳的工作原理：通过旋转伸出端的丝杠带动活动钳身沿固定钳身导轨做直线往复运动，实现钳口的开合与夹紧动作，底座的定位缺口结构可实现虎钳在机床工作台上的快速定位安装，两侧的安装孔结构用于完成虎钳与工作台的紧固连接，整体结构紧凑，传动路径清晰，完全符合机用虎钳的实际功能逻辑，可用于工装夹具结构教学、机械装配演示、虚拟装配实训等场景。
