液压型鲶鱼式便携移车拖车结构设计

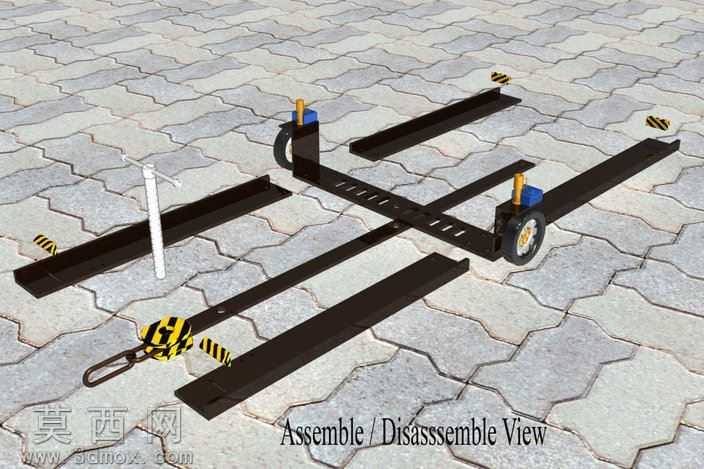

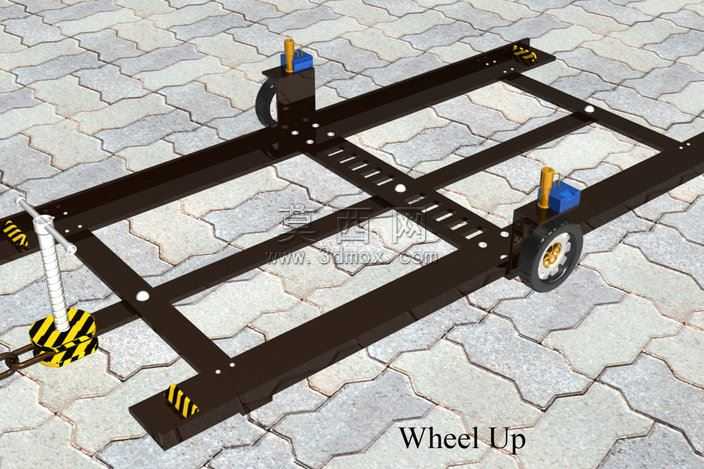

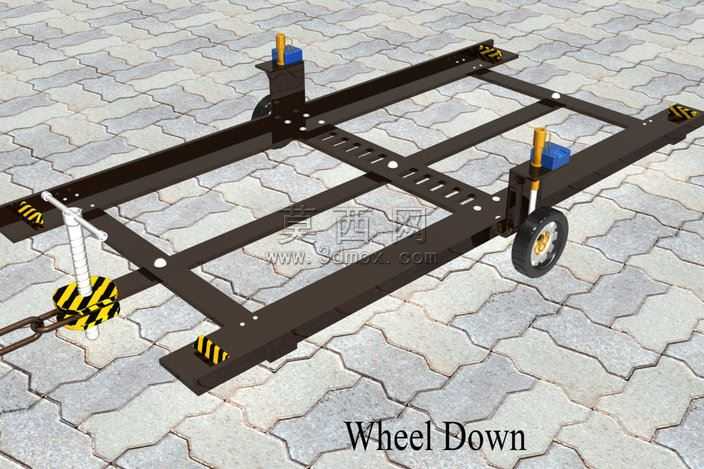

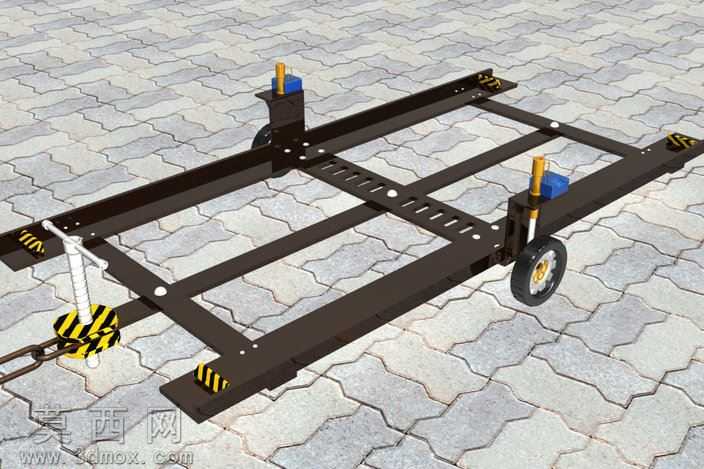

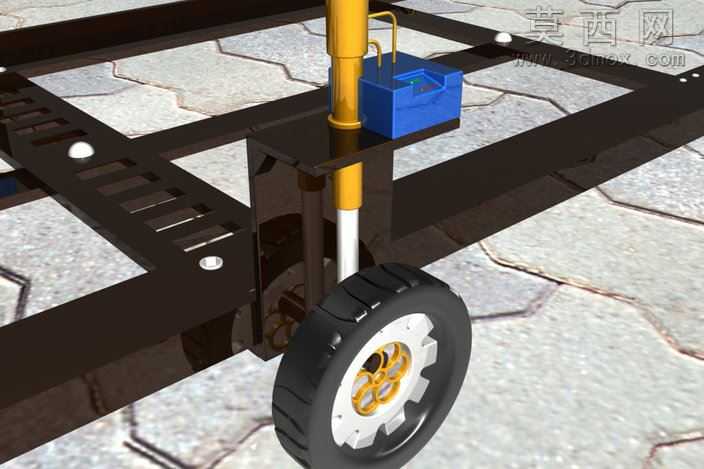

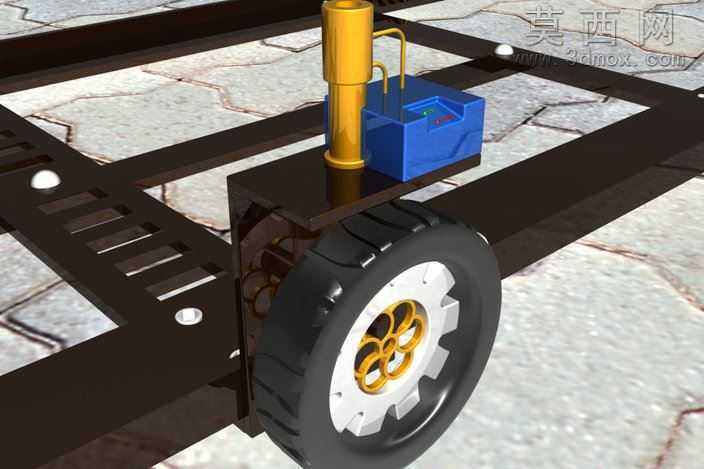

本作品为液压驱动的轻型便携移车拖车三维模型，整体采用框架式承载结构设计，建模阶段严格遵循机械装配逻辑完成各部件的参数化搭建，所有结构件的尺寸匹配、孔位对齐均经过干涉校验，确保虚拟装配状态下无部件冲突问题。模型主体承载框架采用高强度型钢拼接的对称式布局，框架表面做哑光黑色金属材质渲染，还原钢制构件的磨砂金属质感，边缘的警示标识采用黄黑斜纹反光材质制作，清晰还原现实场景中安全警示部件的视觉特征。模型搭载的两套液压顶升机构为核心功能部件，建模时完整还原了液压千斤顶的缸体、顶升活塞杆、操作压杆、控制阀组的细节结构，缸体部分做亮面金属烤漆材质处理，操作杆端部设置防滑橡胶套，橡胶材质的哑光质感与金属部件形成明确视觉区分。行走轮组件采用带轮毂的实心橡胶轮结构，轮面做防滑纹理建模，轮毂部分还原了轴承安装位与固定螺栓的细节，轮组与框架的连接支架可实现小角度转向，匹配拖车短距离移位的功能需求。前端牵引部位设置了带警示护套的牵引连接结构，牵引销做镀锌亮面金属材质处理，黄黑相间的警示护套采用硬质塑料材质渲染，还原防撞警示部件的外观特征。设计过程中围绕轻量化与高强度的平衡需求，在框架受力薄弱位置设置加强筋结构，同时在框架梁上开设等距调节孔位，可适配不同轴距的小型车辆移位需求；可移动轮锁结构采用插销式设计，建模时还原了锁销、插槽、锁紧弹簧的细节结构，可实现拖车就位后的轮组锁止，避免移位过程中出现溜动问题；液压系统的油路布局做了简化隐式处理，重点突出顶升执行部件的结构逻辑，连接部位采用快拆式锁母结构，还原了无需额外工具即可快速拆装的设计特点，整体模型渲染采用户外铺砖地面作为场景，光影效果贴合真实室外作业环境，清晰展现各部件的结构形态与装配关系。
