一英寸NPT转UPVC耐高压管路接头

　　在化工流体输送、实验室纯水系统、民用给排水改造这类涉及不同材质管路衔接的场景里，不同连接标准的管路对接一直是现场安装容易出问题的环节，尤其是金属螺纹端口与硬质PVC管路的转换，一旦接头选型不对，要么密封失效漏液，要么长期承压后出现开裂脱落。这款1英寸规格的NPT外螺纹转U-PVC承插接头，就是针对SCH80等级的高压PVC管路系统设计的转换连接件，专门解决美制锥螺纹端口与UPVC硬管的可靠衔接问题。

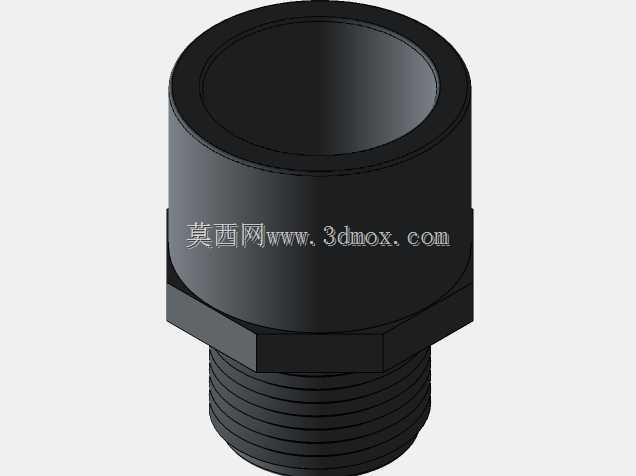

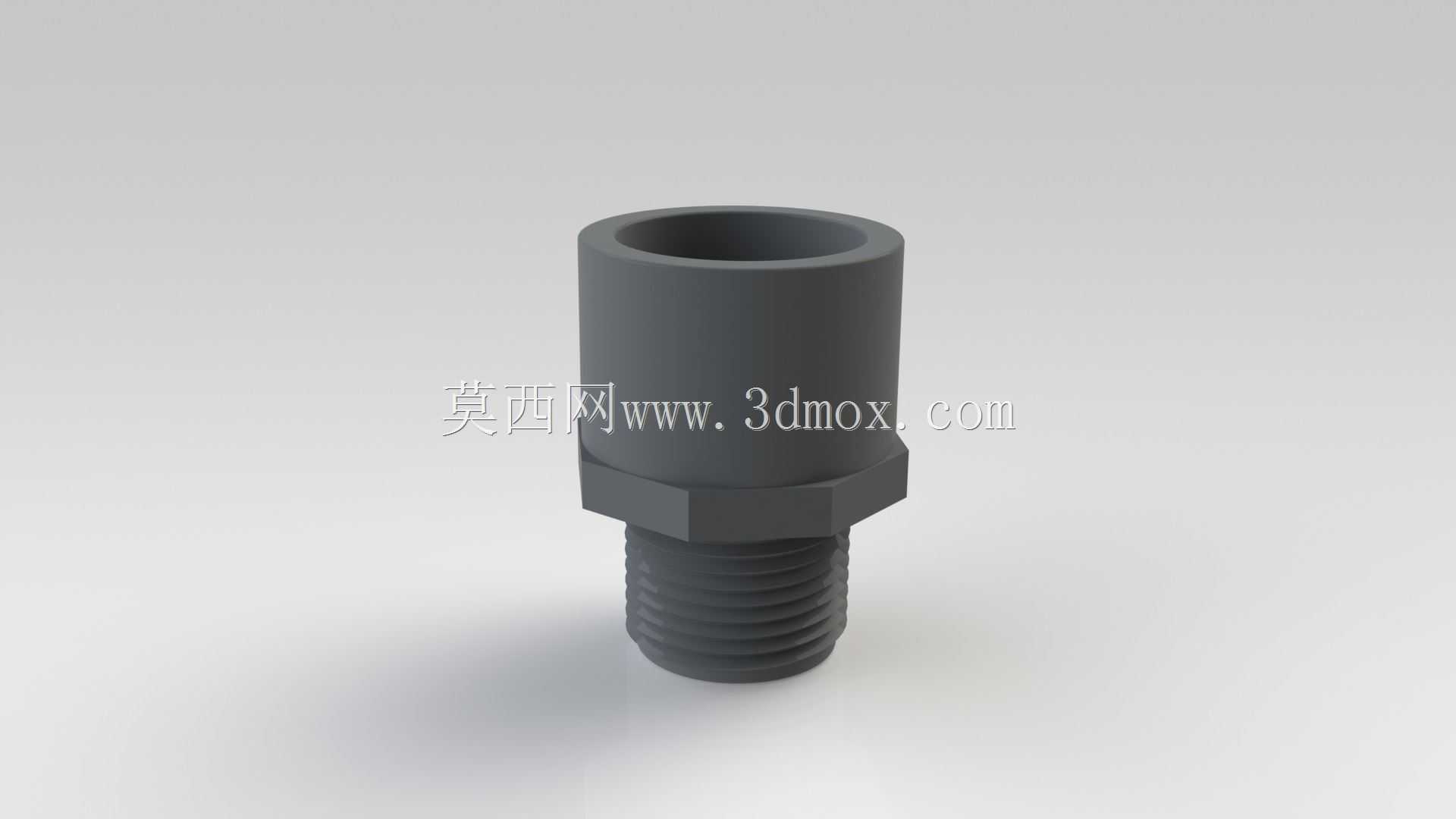

　　从结构设计来看，接头整体采用UPVC材质一体注塑成型，中段设置了外六角的拧装工位，刚好适配标准活动扳手的卡口尺寸，现场安装时不需要定制工装，用常规扳手就能卡紧施力，避免安装时拧坏接头主体。下端的NPT外螺纹是美制密封锥管螺纹，螺纹锥度严格遵循相关标准，牙型角60度，安装时配合生料带或者专用螺纹密封胶，就能依靠螺纹啮合的锥面过盈实现密封，不需要额外加装密封垫片，适配各类带1英寸NPT内螺纹端口的阀门、仪表、泵体接口。上端的承插端是适配SCH80壁厚等级1英寸UPVC管的承口结构，承口深度经过计算，刚好满足管材插入后的粘接长度要求，配合UPVC专用粘接剂，粘接固化后能和管材形成一体化的连接结构，承压能力和管路本身保持一致，不会在接头位置出现强度短板。

　　实际选型使用时要注意安装边界尺寸，接头总长度控制在常规管路安装的预留空间范围内，中段六角对边尺寸比两端外径略大，安装时要预留出扳手拧动的操作空间，不能把接头位置卡在管路支架或者墙面缝隙里，否则后期维护拆卸根本没法施力。承口端的内径和SCH80等级1英寸UPVC管的外径是间隙配合，单边间隙控制在粘接剂填充的合理范围内，粘接前要把管材插入端的毛边清理干净，均匀涂刷粘接剂后一次性插到底，旋转小角度让粘接剂分布均匀，静置固化后再通介质。螺纹端安装时拧入深度要控制在合理范围，NPT螺纹不是拧得越深密封越好，过度拧入会导致接头螺纹段出现应力开裂，尤其是UPVC材质的刚性比金属差，拧入时的扭矩要控制在材料允许范围内，靠锥面的过盈配合实现密封即可，不要蛮力拧装。

　　这类接头的应用场景覆盖很广，小型化工加药装置里计量泵出口和PVC加药管路的衔接，工业纯水设备里预处理单元和膜壳端口的连接，甚至民用家装里带NPT螺纹的净水设备和PVC给排水管的对接，都能用到这类转换接头。相比金属转PVC的接头，全UPVC材质的接头耐化学腐蚀性能更好，输送弱酸碱、纯水类介质时不会出现金属锈蚀污染介质的问题，而且SCH80等级的壁厚设计，能承受更高的管路工作压力，常温下额定工作压力能满足常规工业管路的使用要求，比普通SCH40等级的接头承压能力高一个等级，适合对管路压力等级有要求的场合。

　　建模的时候要注意几个关键尺寸的还原，首先是NPT螺纹的锥度和牙型参数，不能按普通直螺纹建模，否则3D打印或者加工出来的样件螺纹配合会出现过松或者过紧的问题，中段六角的对边尺寸和倒角要符合标准扳手的适配要求，承口端的内径要考虑粘接间隙，不能和管材外径做成零对零的配合，否则实际安装时管材插不进去。另外接头的内外壁过渡位置要做圆角处理，避免注塑成型时出现应力集中，长期承压后在过渡位置开裂，螺纹末端和六角段的衔接位置也要做退刀结构，虽然是注塑件，但这个位置的结构处理会直接影响成型后的零件强度。

　　现场安装时还要注意，这种塑料接头不能用在高温介质输送的场景，UPVC材质的长期使用温度不能超过60摄氏度，温度过高会导致材料软化，承压能力急剧下降，容易出现爆管漏液的问题。如果是室外安装的场景，还要考虑紫外线老化的问题，最好在接头位置做遮光处理，避免长期阳光直射导致材料变脆。另外管路固定的时候，接头位置不能作为管路的承重支撑点，要在接头两端的管材位置加装管卡，把管路重量分散到支架上，避免长期受力导致接头螺纹段或者承插段出现断裂。
