1寸UPVC双活接球阀结构设计

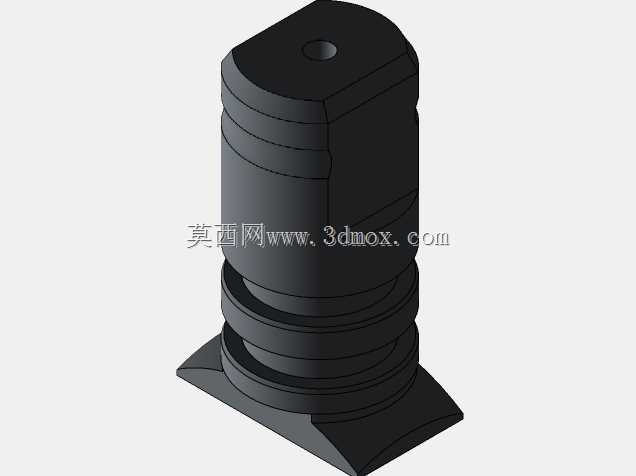

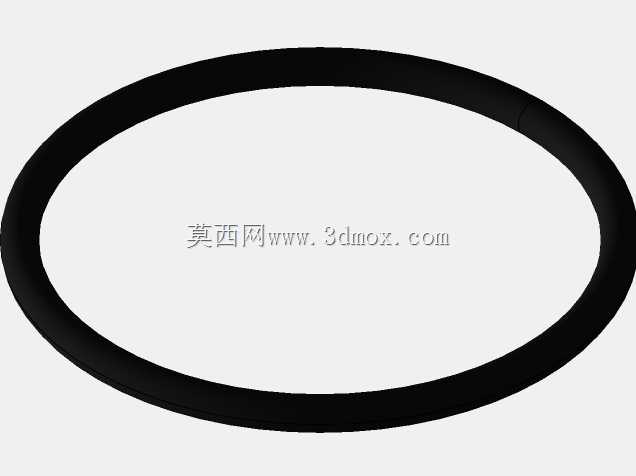

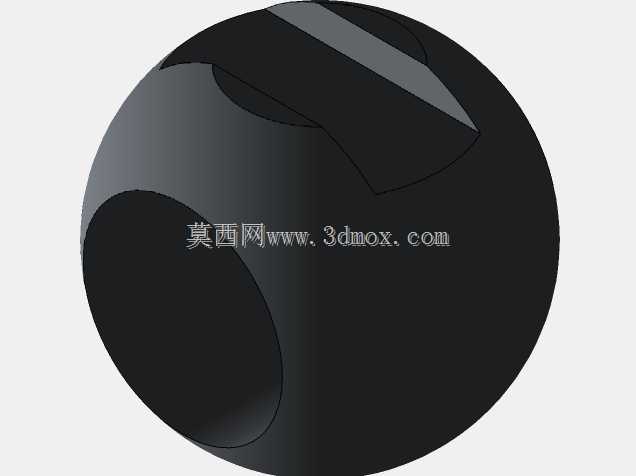

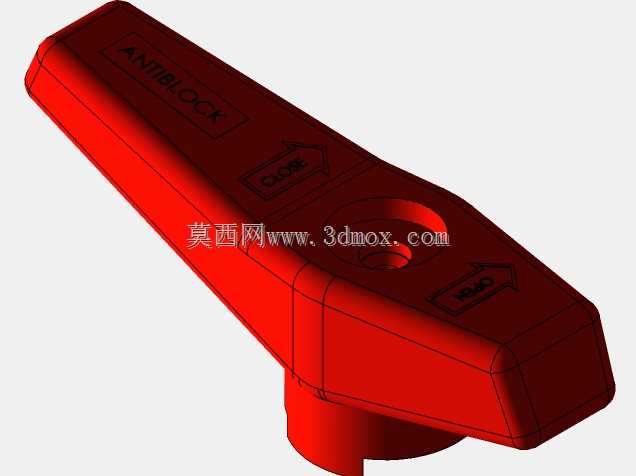

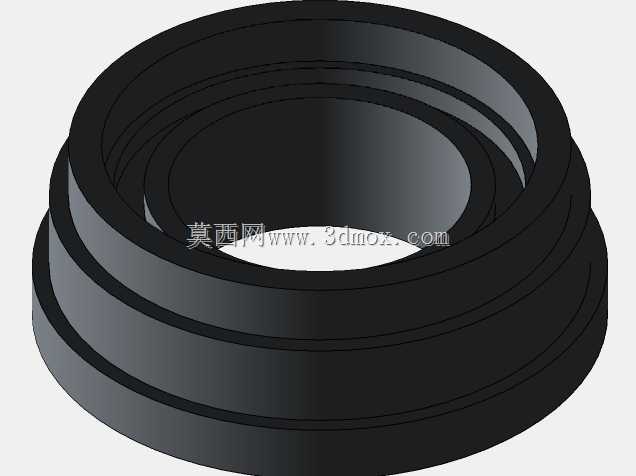

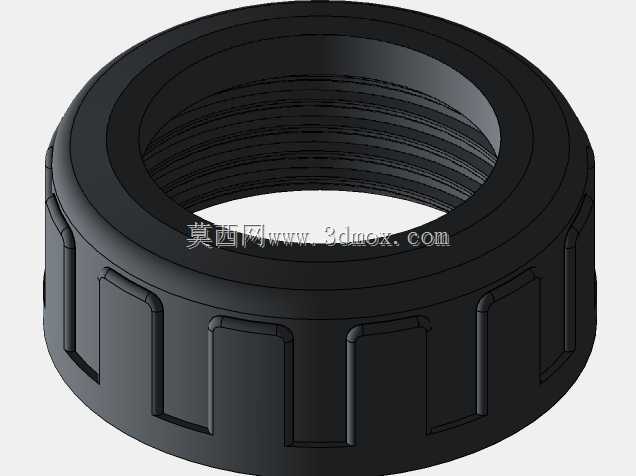

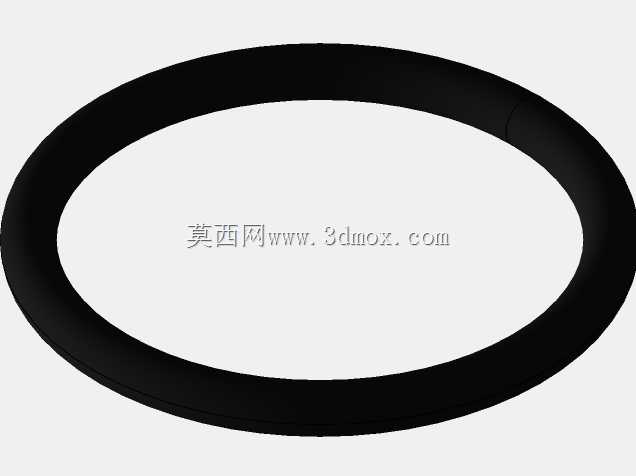

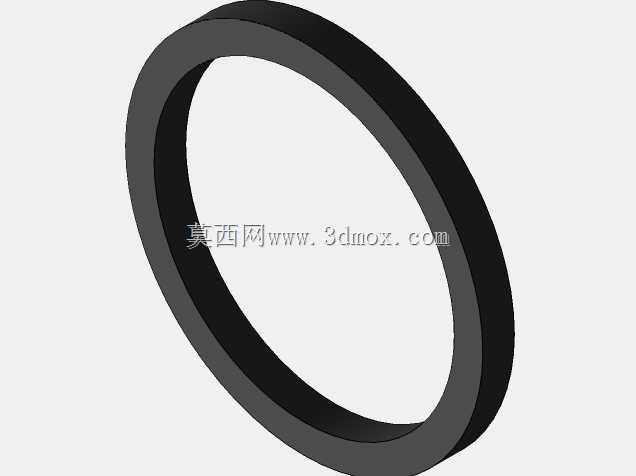

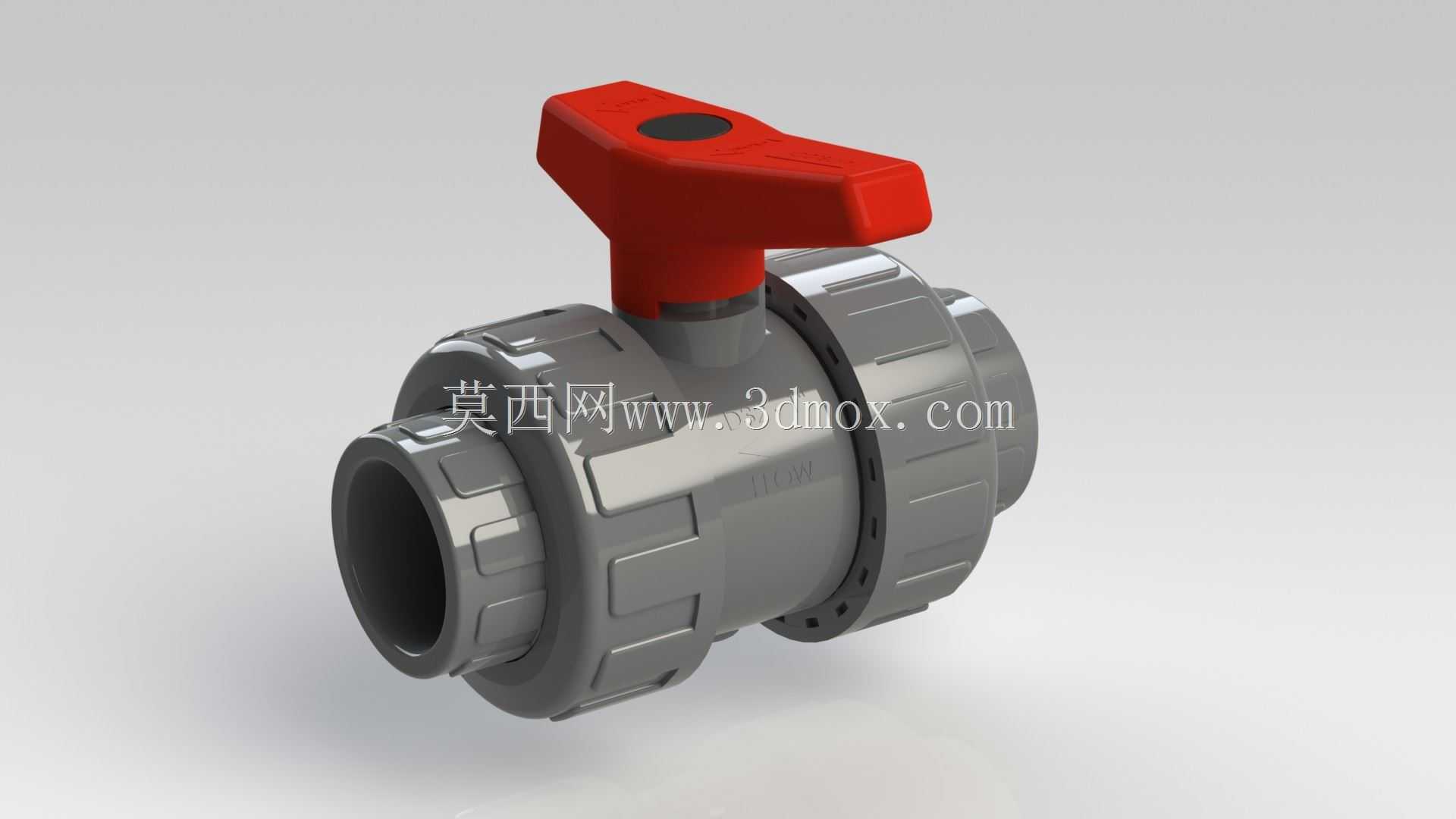

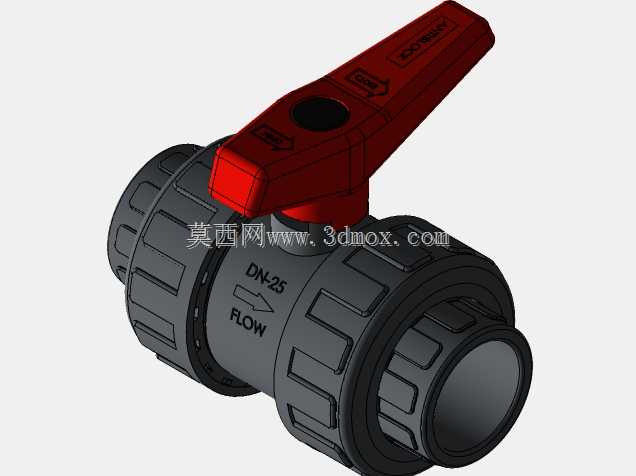

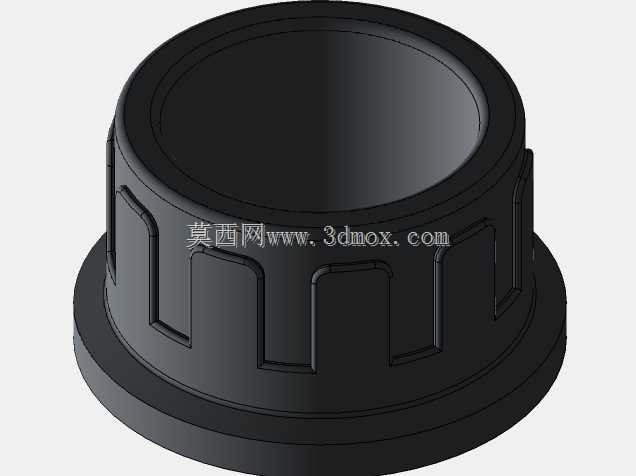

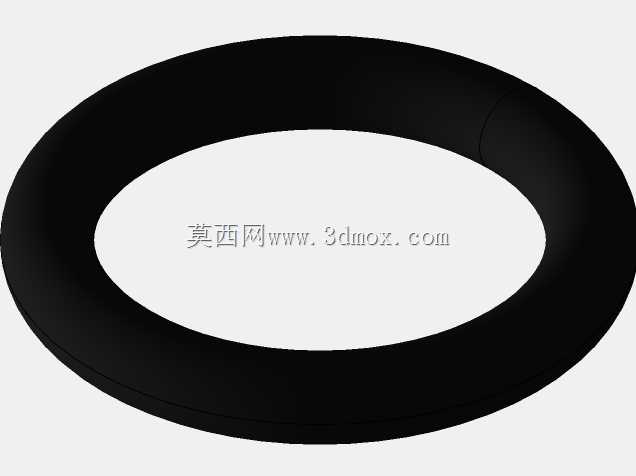

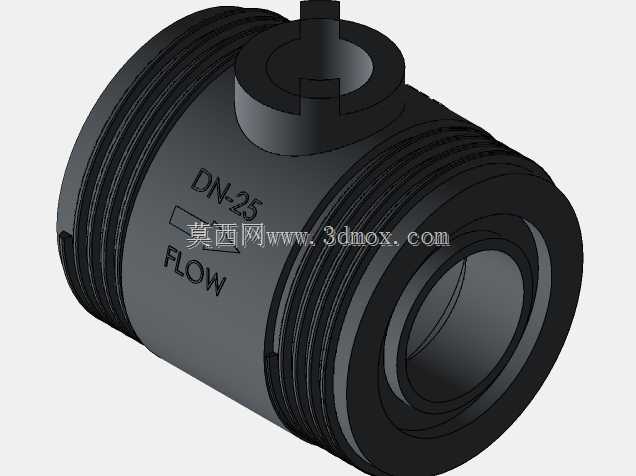

这款1英寸规格的UPVC球阀，主要应用在民用给排水、化工腐蚀性流体输送、泳池水处理、农田节水灌溉等对耐腐性能有要求的管路系统中，作为管路通断控制的核心部件，承担着截断或导通管路内介质的作用，相较于金属球阀，UPVC材质的阀体不会出现锈蚀、结垢问题，适配弱酸弱碱、洁净水、部分化学药剂等多种介质的输送场景，安装后无需做防锈防腐处理，长期使用维护成本更低。产品采用双活接结构设计，两端的活接螺母可以独立旋转，安装时不需要转动整段管路，只需对齐管路接口后拧紧两端活接螺母即可完成固定，大幅降低了狭小安装空间内的施工难度，也方便后期阀门损坏时的拆卸更换，无需切割整段管路就能完成阀门替换。功能上采用直通式球芯结构，介质流通时流道无明显变径，流体阻力小，不会造成明显的管路压降，全开状态下流道通畅，不易积存介质杂质；红色T型手柄采用防滑造型设计，手柄旋转90度即可完成全开或全关操作，手柄上的指示标识可以直观判断阀门的开关状态，避免误操作，手柄与阀杆的连接采用防脱结构，长期频繁操作也不会出现手柄松脱的问题。设计过程中充分考虑了UPVC材质的力学特性，阀体壁厚按照SCH80压力等级设计，能够承受对应等级的管路工作压力，阀体外部的加强筋结构均匀分布，既提升了阀体的抗外压能力，避免安装拧紧时阀体开裂，也不会过度增加材料用量；球芯与阀体之间的密封采用适配塑料材质的软密封结构，密封面贴合紧密，正常使用工况下无渗漏问题，阀杆处采用多重密封设计，避免介质从阀杆位置泄漏。外形尺寸上，阀门整体结构紧凑，两端接口为标准1英寸UPVC管路适配尺寸，安装边界预留了足够的活接螺母操作空间，安装时不需要额外预留过大的操作间隙，适配明装、暗埋等多种管路铺设场景，手柄的操作高度也经过优化，操作时不会被周边管路或墙体遮挡，开关操作顺畅无阻碍。
